M5CoreS3：开启智能创新之旅

M5CoreS3相对于一般的物联网开发板，更接近一个成熟应用产品的状态，能够有效帮助开发者节省前期硬件设计时间，让更多的注意力集中到功能的创意上。

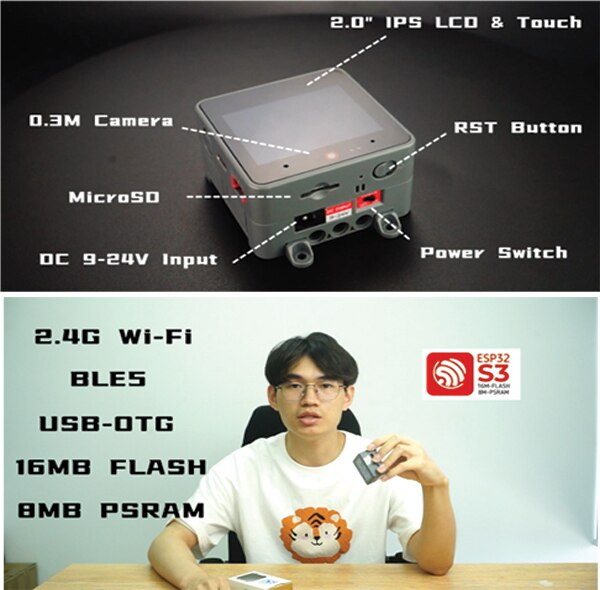

M5CoreS3的内部主控核心采用了ESP32-S3，同时集成Wi-Fi，蓝牙USB-OTG等众多外设，同时板载了16MBFlash+8MBPSRAM的大内存组合，这样的内存组合使开发人员在进行一些UI绘制或是音频数据处理时，变得更加游刃有余，不再为有限的内存资源担心。

接下来，就由来自M5Stack的高级应用工程师，郭少翔给大家详细介绍一下这款高集成、可编程控制器——M5CoreS3。

***************************************************

主讲嘉宾：
郭少翔，M5Stack高级应用工程师
充满好奇，"HelloWorld"。

M5CoreS3介绍

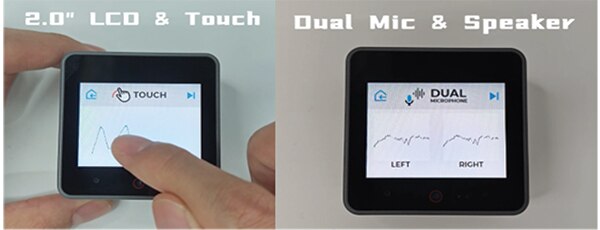

人机交互方面M5CoreS3正面嵌入了一块2英寸IPS电容触摸屏，用于信息显示和输入交互，同时集成双声道麦克风输入和高保真扬声器功放，除了实现音频录制和播放，还可以作为语音助手接入Home Assistant，实现智能家居联动。

2英寸IPS电容触摸屏 双声道麦克风输入和高保真扬声器功放

以下示范点亮RGB灯:

点亮RGB灯示范

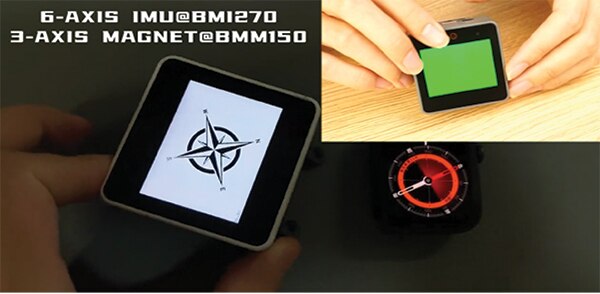

内部还集成了6轴IMU姿态传感器，可以解锁更多交互方式。

内部集成6轴IMU姿态传感器

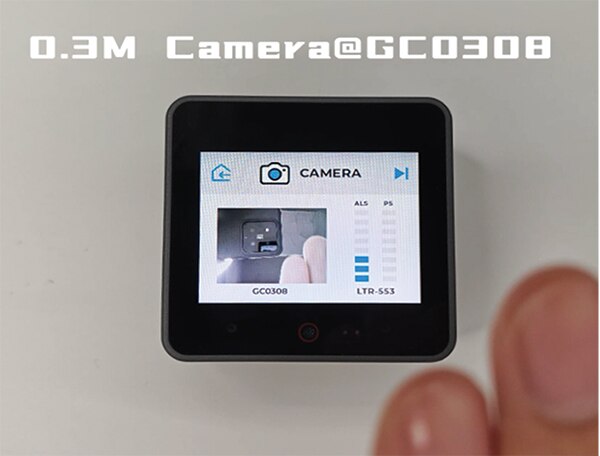

屏幕下方集成30万像素摄像头和接近传感器，你可以基于它实现人脸识别、手势识别等应用。

屏幕下方集成30万像素摄像头和接近传感器

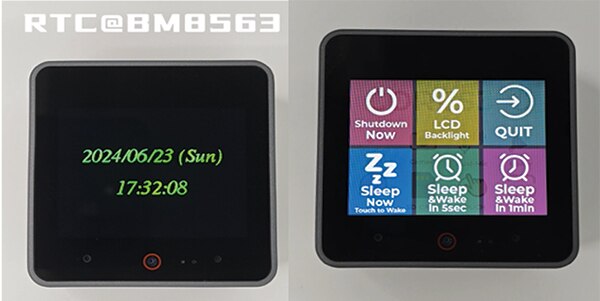

M5CoreS3内置了独立的RTC时钟，芯片除了用于断电情况精准走时，还能实现低功耗定时唤醒。

内置独立RTC时钟

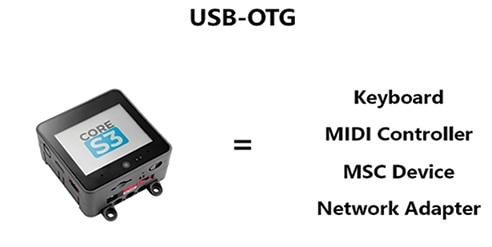

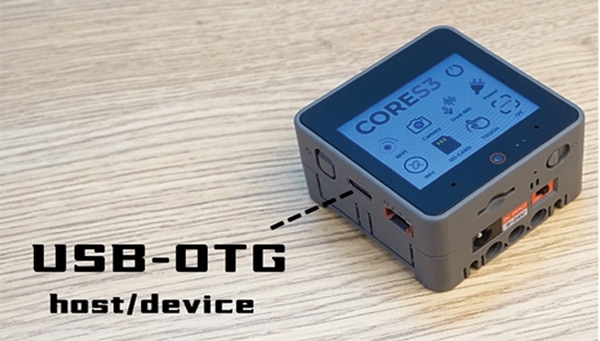

机身侧面TypeC接口除了用于程序下载以外，还支持USB功能开发，设备可以模拟成USB主机或是外设，例如键盘，MIDI设备，存储设备，甚至是USB网卡等，而且大多数的设备类型都在芯片官方Github有现成的示例程序，能够节省不少的开发时间。

机身侧面TypeC接口支持USB功能开发

设备可以模拟成USB主机或是外设

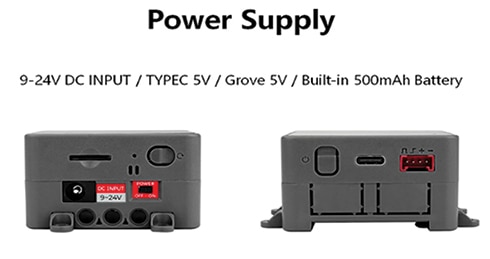

整机在供电上也非常灵活，外部支持9-24VDC供电或5V Type-C供电，设备内置了500 mAh锂电池，并且提供独立的电源开关。在一些特殊场景下，开发人员也可以通过这个开关完全关断设备供电，来减少不必要的电能损耗。

外部支持9-24VDC供电或5V Type-C供电/ 设备内置500 mAh锂电池

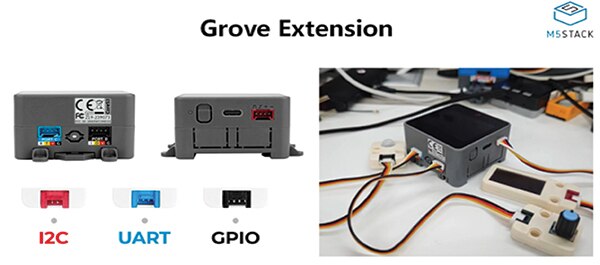

功能拓展方面，M5CoreS3提供了3组用于外接拓展设备的Grove接口，不同的接口颜色，定义了不同的功能映射。

红色的为I2C协议，很多数据采集相关的传感器可能会用到该接口，它允许你同时挂载多个不同地址的I2C设备到同一个接口上，能够有效节省IO资源。

蓝色的为UART接口，一些涉及指令通信控制的模块，例如NBIoT模块、LoRa WAN模块，将会使用到该接口，同时你还可以外接RS485或RS232模块来进行电平转换，以适应不同类型的外接设备。

黑色则为GPIO输入输出，可用于数字信号或模拟信号的输入输出，以实现例如继电器控制、灯光控制、按键输入、ADC信号输入采集等功能。

M5CoreS3提供3组用于外接拓展设备的Grove接口，不同的接口颜色，定义了不同的功能映射

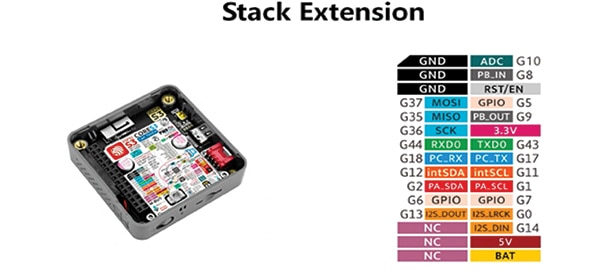

除此之外，主控底部的2x15排母，对部分IO进行了引出。可搭配M5Stack模块系列，通过堆叠方式进行功能拓展，就像堆叠积木一样，只需要把不同功能的模块层层叠加，就能完成应用硬件的搭建工作。

可搭配M5Stack模块系列，通过堆叠方式进行功能拓展

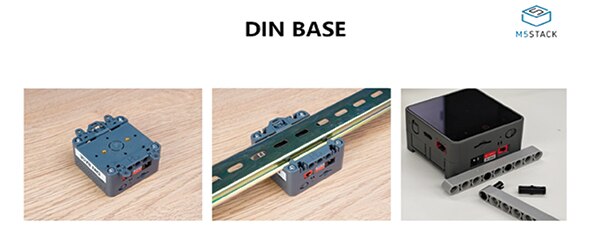

结构方面，M5CoreS3的底座在设计时，考虑到不同用户的使用场景，在固定方式上提供了很多选择，它可以是螺丝孔固定、挂耳固定、滑轨固定、LEGO结构件固定，可以很方便的安装到各种场景中去。

底座可以是螺丝孔固定、挂耳固定、滑轨固定、LEGO结构件固定

下面说说软件开发环境，M5CoreS3支持多种开发方式，有M5Stack官方自研的图形化开发平台UIFlow；也可以是创客们熟悉的ArduinoIDE，以及官方推出的ESP-IDF等，你可以根据应用的复杂程度进行选择，总有一款适合你。

M5CoreS3支持多种开发方式

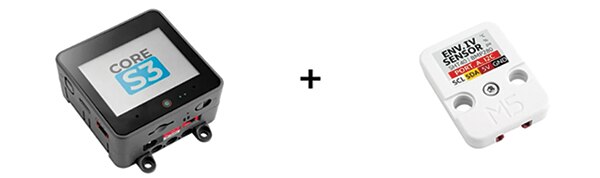

本期的分享，我们将以ArduinoIDE开发方式举例，实现温湿度节点采集，并实现数据读取和显示，使用到的硬件有M5 CoreS3(K128)和Unit-ENV(U001-D)温湿度传感器。

M5 CoreS3(K128)和Unit-ENV(U001-D)温湿度传感器

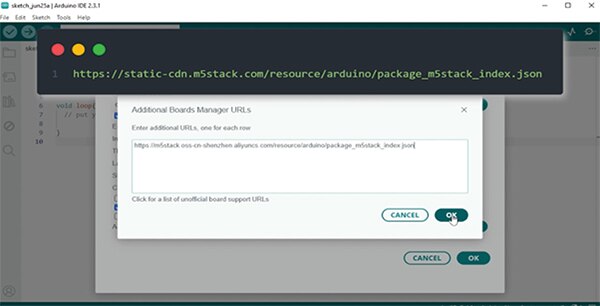

首先访问Arduino官方网站下载并安装Arduino IDE，打开IDE后，进入首选项设置，添加M5Stack开发板管理URL：https://static-cdn.m5stack.com/resource/arduino/package_m5stack_index.json

添加M5Stack开发板管理URL

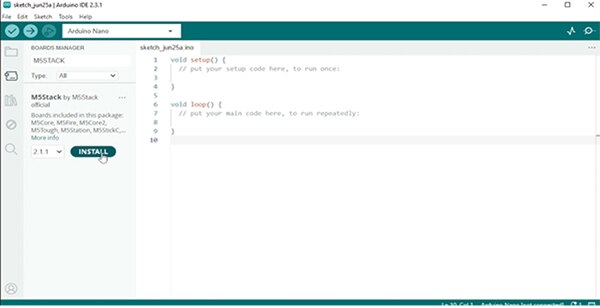

搜索M5Stack开发板管理，并进行安装

搜索M5Stack开发板管理

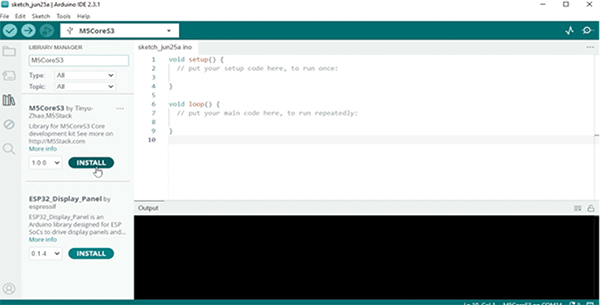

在库管理中安装M5 CoreS3库

在库管理中安装M5 CoreS3库

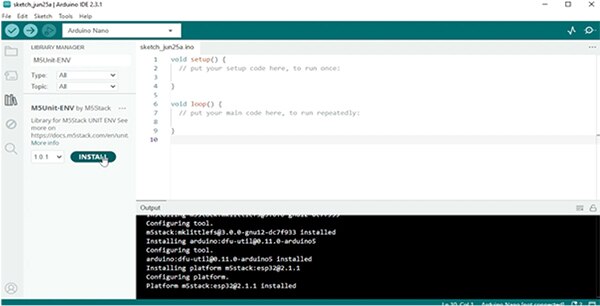

安装M5 Unit-ENV传感器库，同时安装其相关的依赖库

安装M5 Unit-ENV传感器库

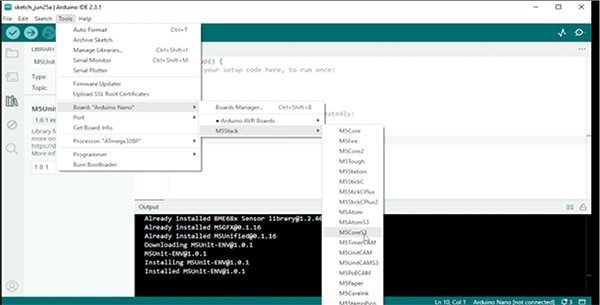

在工具菜单中切换开发板选项为M5 CoreS3

切换开发板选项为M5 CoreS3

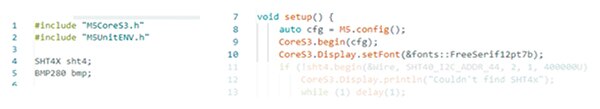

接下来是代码运行部分，引入CoreS3头文件，M5Unit-ENV头文件，调用CoreS3 begin函数，初始化整机设备，并调整显示的字体与大小

代码运行部分

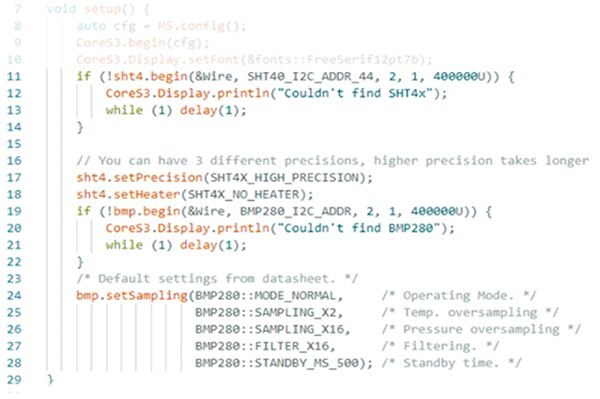

初始化温湿度传感器，

初始化温湿度传感器

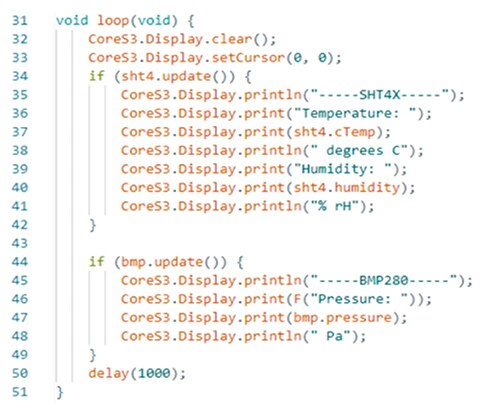

在主循环中获取温湿度气压数值更新，并将其显示至屏幕

在主循环中获取温湿度气压数值更新

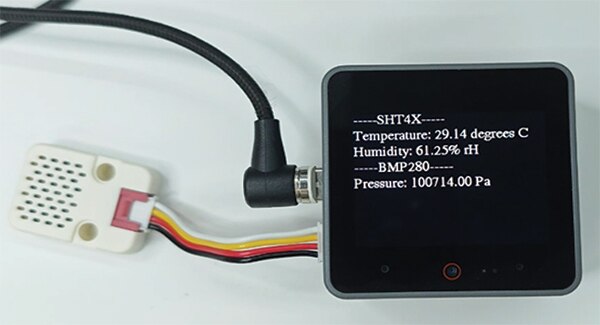

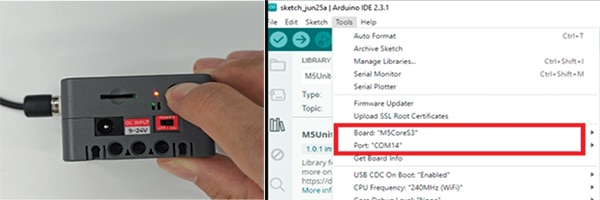

接下来是程序编译和上传部分，先将M5 CoreS3通过USB线连接至电脑，长按设备的复位键，等待绿灯亮起后则表示进入了下载模式。此时在IDE中选中对应端口，点击左上角的上传按钮，等待程序编译与上传，完成上传后，再次复位设备，可以看到设备已经读取到了当前温湿度数据。

程序编译和上传部分 1-1

程序编译和上传部分 1-2

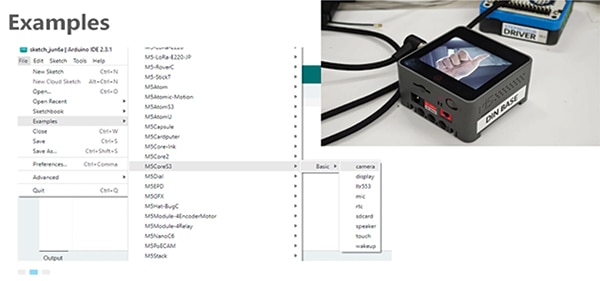

另外，M5 CoreS3库中还提供了其他自带外设的示例程序，能够帮助你快速的熟悉这款设备并进行二次开发。

M5 CoreS3库中提供的其他自带外设示例程序

M5 CoreS3不只是一款硬件产品，它更是⼀种新颖的应用开发载体，有别于一般的从PCB绘制、到测试、再到软件开发的开发流程，M5 CoreS3能够一步到位的提供一个完善且成熟产品形态，帮助你的创意快速落地。

或许你的Idea到产品落地，差了仅仅只是一个M5 CoreS3，本期的产品分享就到这，更多好玩优质内容，我们下一期见。
