单对以太网

单对以太网实现了一种新的数据传输方式。 与多对以太网相反,单对以太网只需两根电线即可。 电线数量减少,可确保电缆直径更小,并且可以降低成本。

但这对 PCB 上的电路意味着什么?

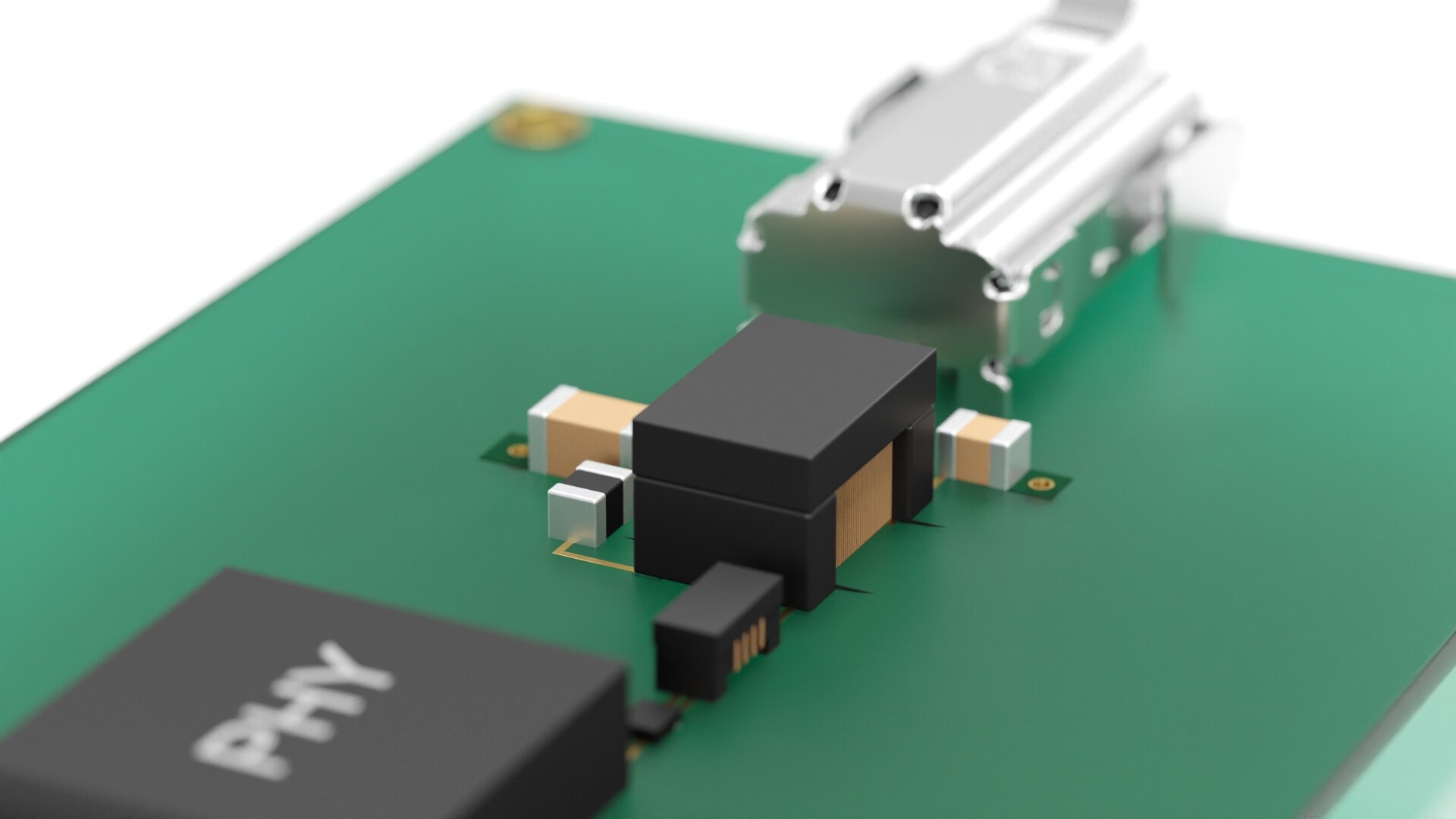

紧凑设计

紧凑设计

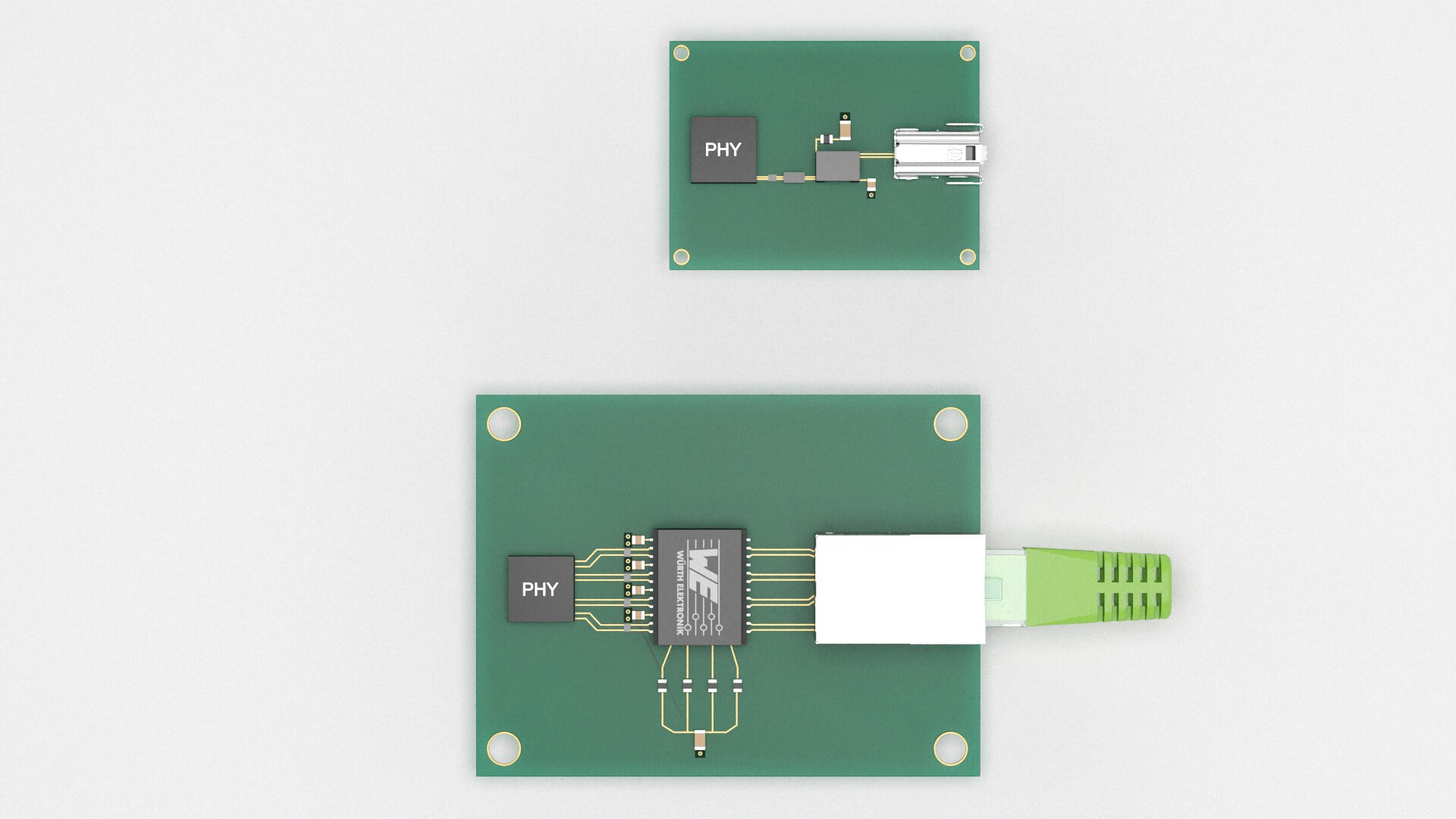

由于只使用一对电线,PCB 上无源元器件的数量因此大幅减少。 与当前的 RJ45 以太网相比,单对以太网搭载超紧凑型连接器,使 PCB 空间节省高达 75%。

绝缘电压

绝缘电压符合 IEC 62368-1 标准

与四对电线以太网类似,根据 IEC 62368-1(先前为 IEC 60950)的要求,也要对单对以太网进行隔离。 采用 50 V 电流隔离的电容器几乎都是专门针对汽车以太网应用,无法满足工业应用的需求。

好消息是,信号转换器可以轻松解决单对以太网内的电气隔离问题。 Wurth Elektronik 的 WE-STST 转换器系列集出色性能与超紧凑外形于一身,尺寸仅有 4.5 x 3.2 mm。

共模信号可通过中心抽头到地面的连接得到有效衰减

.



相关视频


1:14

来自 Würth Elektronik eiSos 的单对以太网

Würth Elektronik eiSos 针对 PCB 上单对以太网 (SPE) 提供全行业配件解决方案。 SPE 设计完全符合 IEEE 802.3 信号要求,同时满足 1.5 kV 隔离的以太网安全要求。

支持说明


附加 EMI 和 ESD 保护


除了转换器 (74930000) 外,即使频率高于 1 MHz,共模扼流圈 (744232222) 也可以改善 EMI 特性,而且不会对数据信号产生不利影响。 TVS 二极管 (824012823) 可根据 IEC 61000-4-2 提供高达 8 kV 的 ESD 保护。

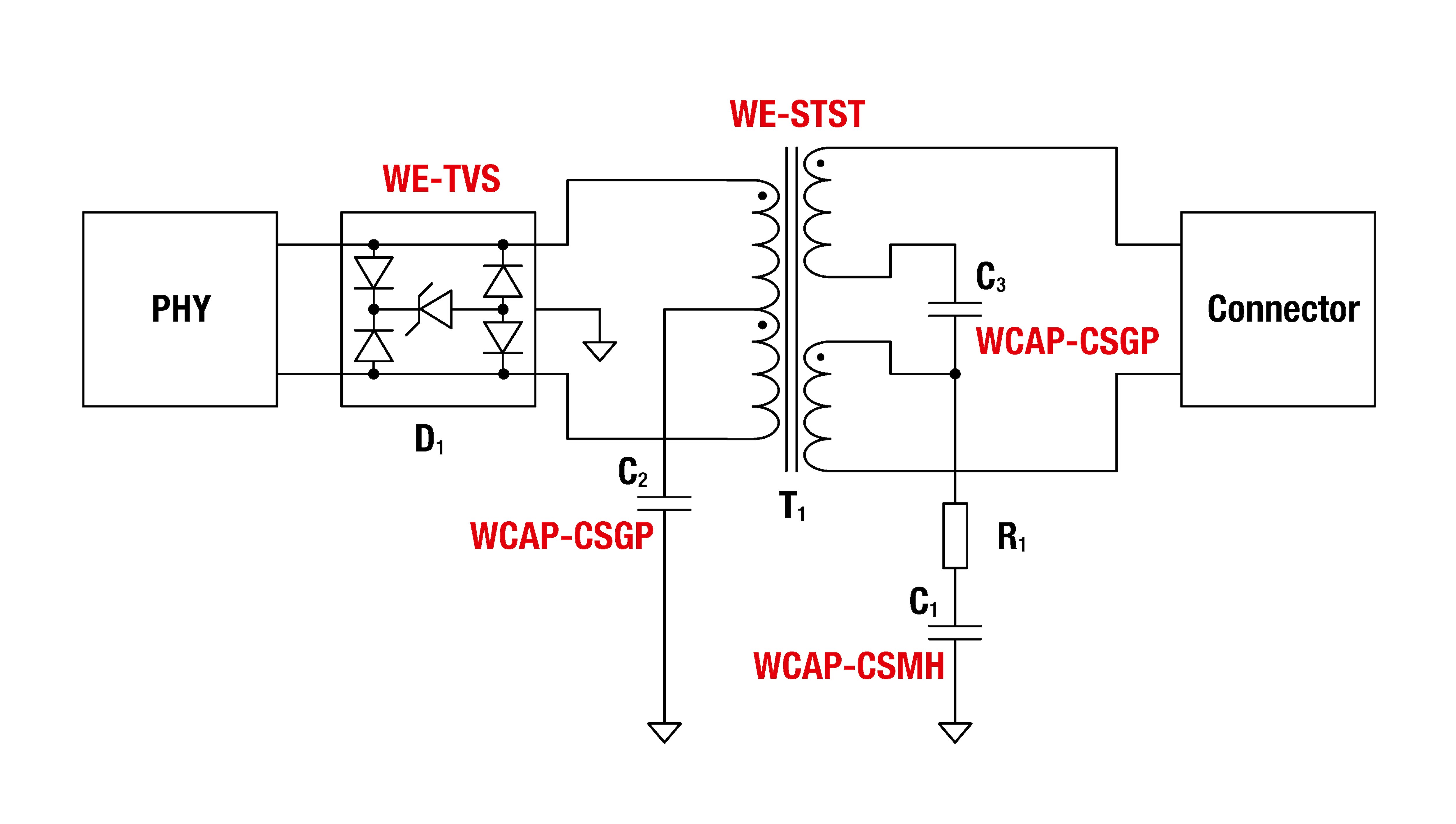

10BASE-T1 示意图

10BASE-T1 示意图

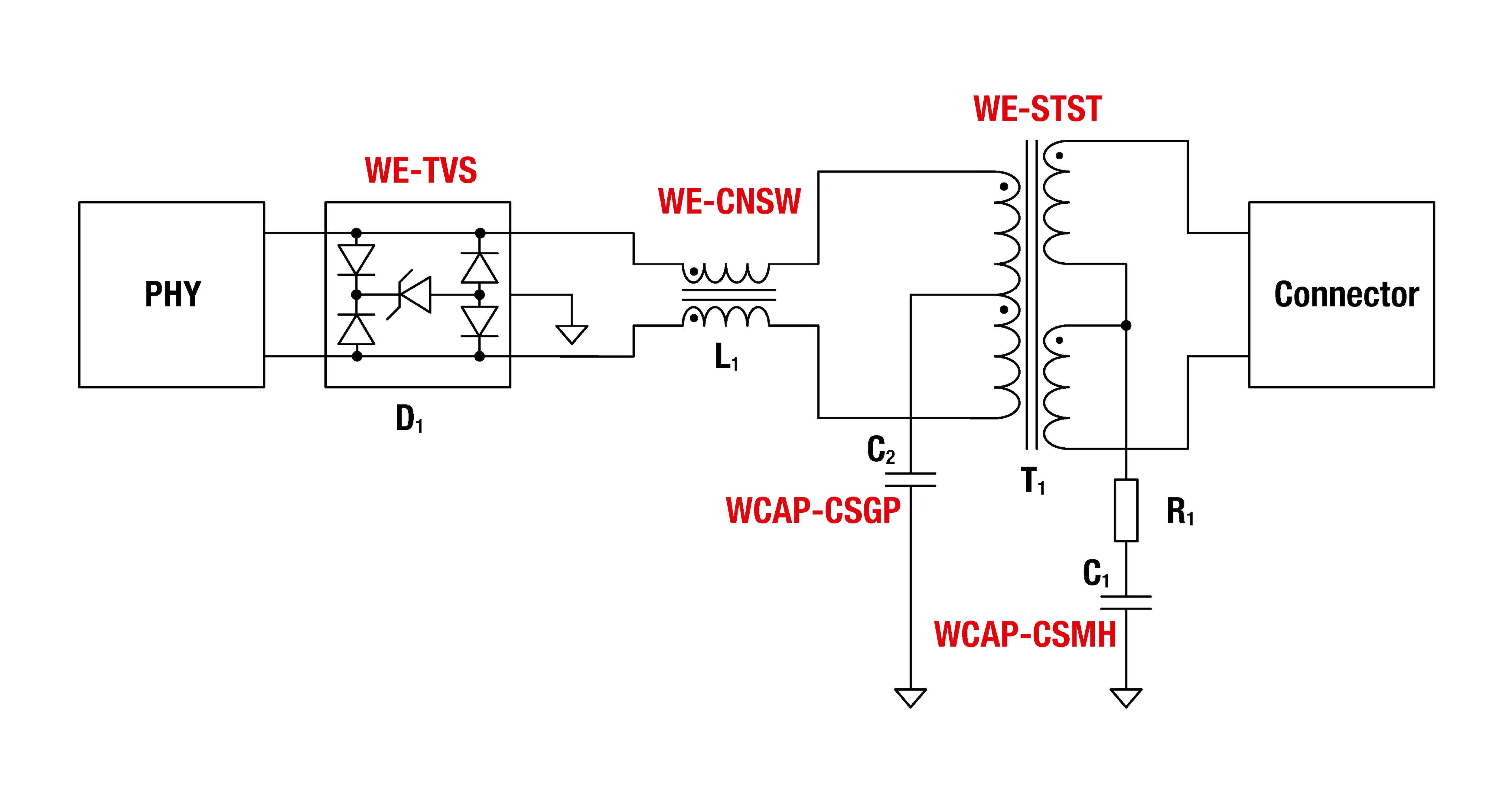

100BASE-T1 示意图

100BASE-T1 示意图

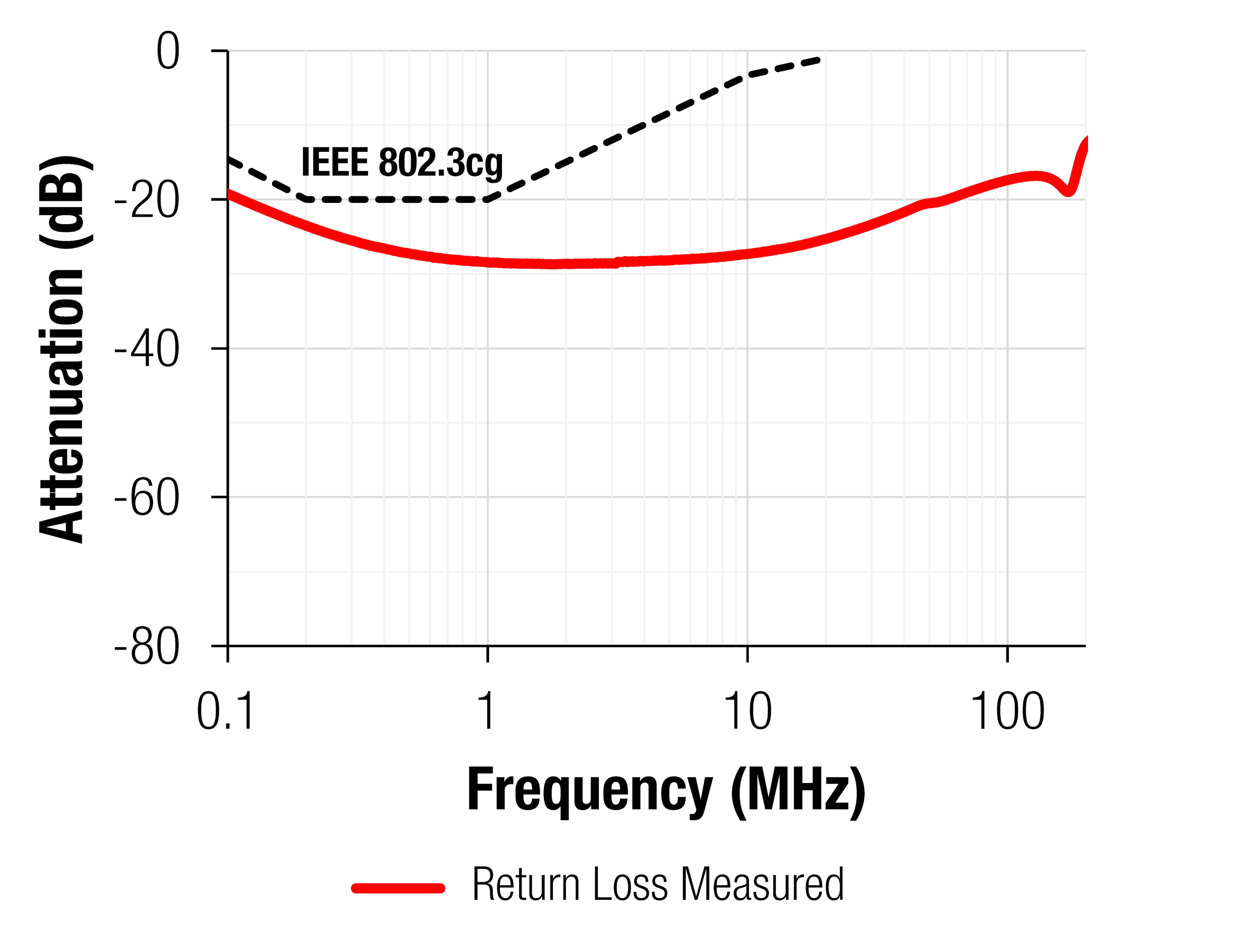

10BASE-T1 测量结果

测量结果

10BASE-T1 测量结果

测量结果

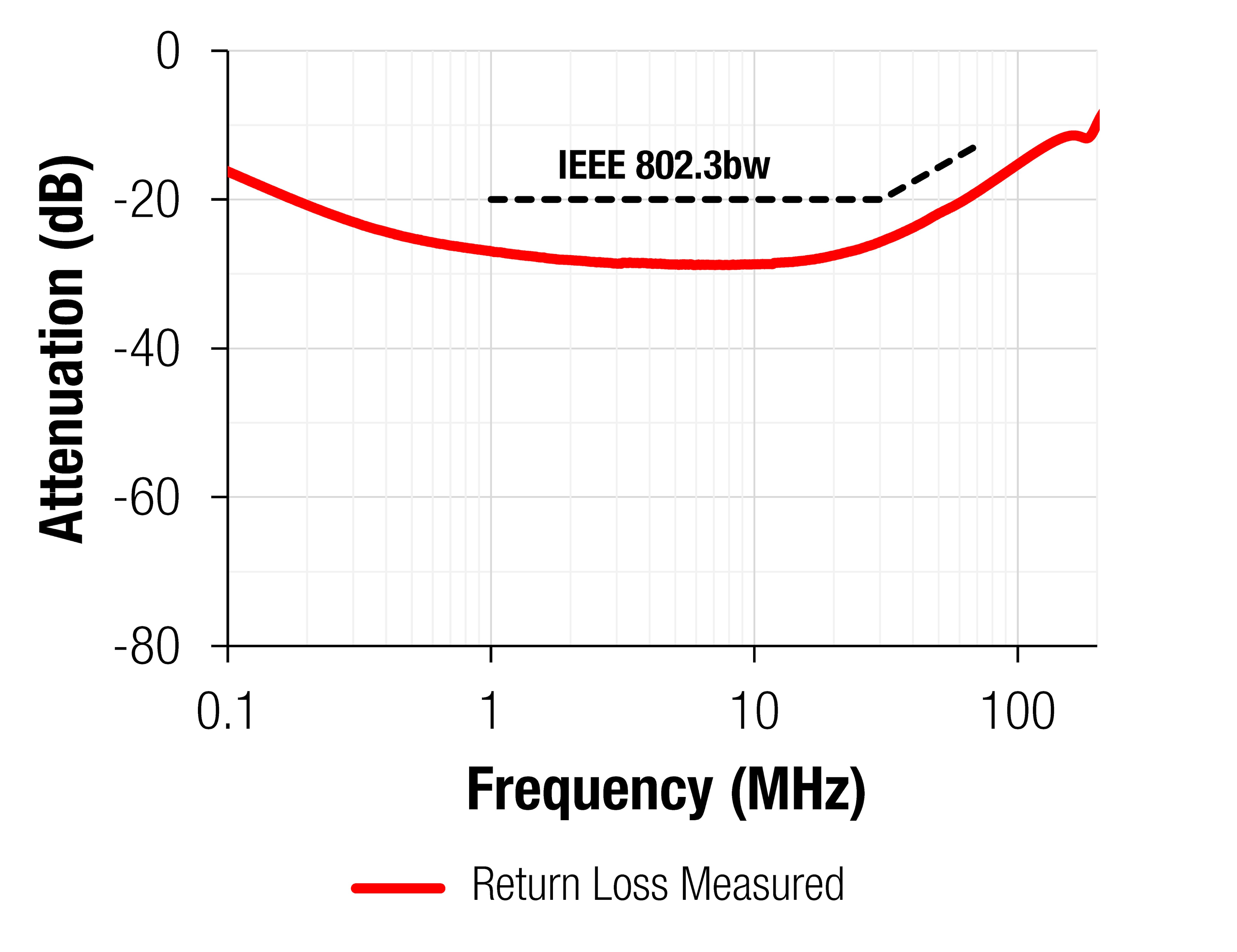

100BASE-T1 测量结果

测量结果

100BASE-T1 测量结果

测量结果

产品概述


WE-TVS

TVS 二极管

WE-TVS

WE-TVS 系列是高性能 TVS 二极管,包括用于保护数据线的浪涌额定二极管。

查看详情

WE-CNSW

共模扼流圈

WE-CNSW

WE-CNSW 系列的一大优势是能够很好地抑制高频下的共模 EMI 噪声,而不影响接口的数据信号。

查看详情

WE-STST

信号转换器

WE-STST

WE-STST 适用于 LAN 接口的超小型信号转换器具有 2.9 mm 的最大元件高度,可用于具有至少 350 µH 电感的最高 1000Base-T 应用。

查看详情

WCAP-CSMH

电容器

WCAP-CSMH

WCAP-CSMH 系列 MLCC 设计用于 200 V - 630 V 中压电平至 1 kV - 3 kV 高压电平的额定直流电压。

查看详情

WCAP-CSGP

电容器

WCAP-CSGP

WCAP-CSGP 系列是采用高性能陶瓷制成的 MLCC 电容器。

查看详情

SPE 工业合作伙伴网络

Würth Elektonik 是 SPE 工业合作伙伴网络的成员

SPE 工业合作伙伴网络是一个平等的公司协会,倡导单对以太网技术作为 IIoT(工业物联网)快速成功增长的基础。

对于未来用户而言,在遇到与构建 SPE 网络和器件相关的所有问题时,该协会便是第一联系点。 SPE 工业合作伙伴网络提供明确的未来 IIoT 应用开发建议,并且是一个中央信息与交换平台。
