WE-STST 超微型信号转换器

WürthElektronik 的 WE-STST 系列可用于具有至少 350 µH 电感的 Base-T 应用,最高支持 1000Base-T

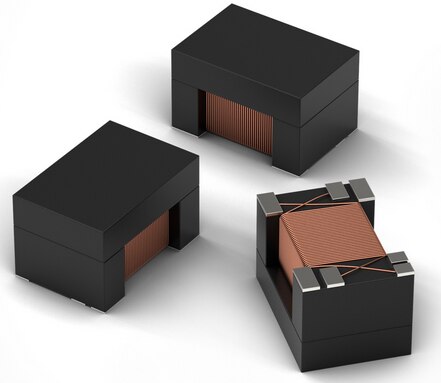

Wurth WE-STST: 超微型信号转换器的图片WürthElektronik 以其超微型信号转换器 WE-STST 系列扩展了 LAN 产品组合。WE-STST 系列的最大元件高度为 2.9 mm,可用于具有至少 350 µH 电感的最高 1000Base-T 应用。超微型信号转换器非常适合所有需要小尺寸元件和出色电子参数的应用。WE-STST 系列完全由机器制造。这可以保持极小尺寸,仅 4.7 mm x 3.22 mm x 2.9 mm,同时提供 1,500 V/1 分钟的绝缘电压。

WE-STS 系列有四个版本,可用于不同的应用类型。第一版具有 350 µH 的性能,适用于传输速率最高 1,000 Mbps 的 LAN 应用。下一版本的支持 120 µH,在高频下具有出色的信号完整性,因此非常适合万兆以太网应用或传输速率最高 1,000 Mbps 的单对以太网。最后两个版本的性能为 300 µH 或 2,000 µH,适用于超声传感器应用和传输比为 1:4.5 的 G.fast 标准。

特性
  • 超小尺寸
  • 1.5 kV 隔离电压
  • 350 µH OCL(符合 IEEE 802.3)
  • 工作温度:-40°C 至 +105°C
应用
  • 以太网 10/100/1000 Base-T
  • 以太网 2.5/5G 和 10G Base-T
  • 单对以太网
  • 超声波传感器
  • G.fast

WE-STST Super Tiny Signal Transformers

图片制造商零件编号描述ET(伏特-时间)安装类型可供货数量价格查看详情
XFRMR 1:1 350UH SUPER TINY SMD74930000XFRMR 1:1 350UH SUPER TINY SMD-表面贴装型7529 - 立即发货$10.88查看详情
XFRMR PULSE 1:1 120UH SMD74930100XFRMR PULSE 1:1 120UH SMD-表面贴装型3295 - 立即发货$13.17查看详情
XFRMR 1:4.5:4.5:1 300UH SMD749302010XFRMR 1:4.5:4.5:1 300UH SMD-表面贴装型3804 - 立即发货$21.58查看详情
XFRMR 1:4.5:4.5:1 2MH SMD749302011XFRMR 1:4.5:4.5:1 2MH SMD-表面贴装型3548 - 立即发货$23.45查看详情
发布日期: 2020-03-10
