智能手表解决方案

Toshiba 的智能手表解决方案以更小的封装获得更高的性能

Toshiba 智能手表解决方案图片由于当今消费者的期望，为智能手表和其他可穿戴设备设计电源电路可能会面临以下挑战：更多功能、更长的电池寿命和更小的尺寸。Toshiba 的分立元件增加了可用的电路板空间并减少了无源电流消耗，以确保较长的电池寿命。除了 LDO 稳压器、负载开关和智能 eFuse IC 等功能丰富的 IC 外，Toshiba 还提供小型 MOSFET、二极管和晶体管。

电源电路解决方案

无线或接触式充电设计都面临着控制和保护外界因素所带来的挑战，包括短路情况和 EMI。

Toshiba 负载开关或 eFuse IC 除了提供过压和过流保护外，还可以提供精确的控制。这些 IC 由各种 FET 和二极管支持。

除 PMIC 之外，还存在对连接敏感型传感器、芯片组和其他模块的电源轨的 LDO 和开关要求。通过实施低 IQ 负载开关和采用微型晶片芯片级封装的 LDO，使性能最大化。

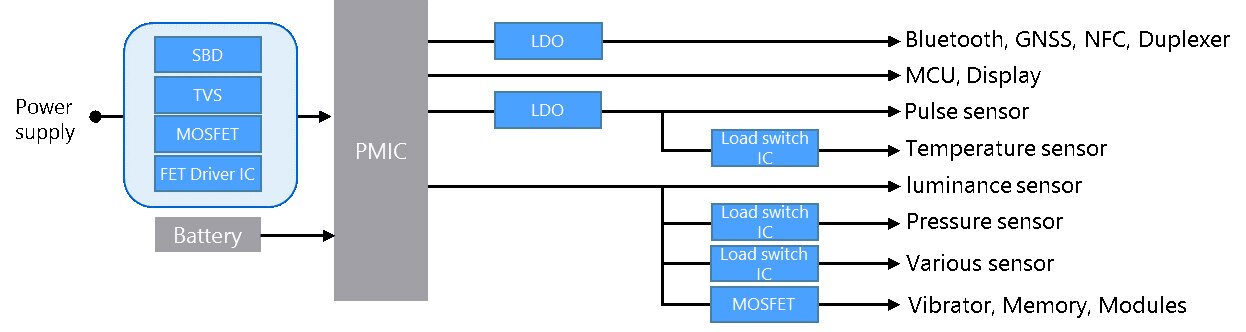

Toshiba 电源电路解决方案图示

接口电路解决方案

另一个考虑因素是任何设计的接口。这涉及管理传感器输出并控制显示器或无线模块的子系统。

传感器变得越来越小，因此需要超低失调电压和低噪声运算放大器，以帮助将记录的信号提升至可读水平。Toshiba 提供运算放大器来满足这两个要求。

此外，Toshiba 还提供高速和大电流 ESD 保护二极管，以帮助管理静电冲击，这是设计可穿戴设备和其他手持设备时要考虑的问题。这可以通过最小的插入损耗来实现，从而允许最高 10 Gbps 的速度。

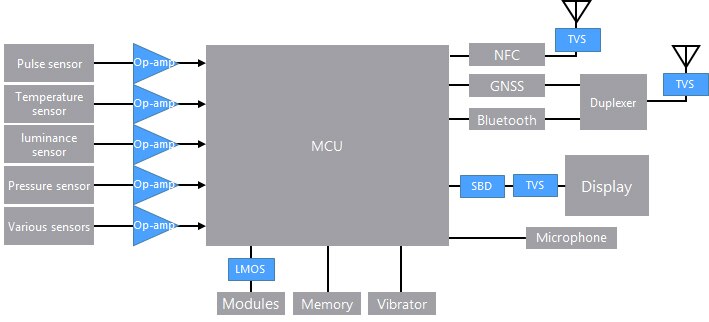

Toshiba 接口电路解决方案图示

申请详情链接：

https://toshiba.semicon-storage.com/us/semiconductor/application/smart-watch.html

主要优点

  • 广泛的产品组合
  • 较小的封装减少了对电路板空间的需求
  • 通过最小化静态电流 (IQ) 来延长电池寿命
  • 提供应用说明和其他材料以帮助设计
  • 借助 eFuse 协助制定新的保护标准 (IEC-62368-1)

支持元件

MOSFETs

图片制造商零件编号描述漏源电压（Vdss）不同 Id、Vgs 时导通电阻（最大值）Vgs（最大值）可供货数量价格查看详情
MOSFET P-CH 20V 250MA CST3CSSM3J35CTC,L3FMOSFET P-CH 20V 250MA CST3C20 V1.4 欧姆 @ 150mA，4.5V±10V20900 - 立即发货
1 : ¥1.82
剪切带（CT）
10000 : ¥0.33
卷带（TR）
1 : ¥1.82
Digi-Reel® 得捷定制卷带
查看详情
MOSFET P-CH 20V 1.4A CST3SSM3J56ACT,L3FMOSFET P-CH 20V 1.4A CST320 V390毫欧 @ 800mA，4.5V1.6 nC @ 4.5 V43452 - 立即发货
1 : ¥2.65
剪切带（CT）
10000 : ¥0.55
卷带（TR）
1 : ¥2.65
Digi-Reel® 得捷定制卷带
查看详情
MOSFET N-CH 20V 250MA CST3CSSM3K35CTC,L3FMOSFET N-CH 20V 250MA CST3C20 V1.1 欧姆 @ 150mA，4.5V0.34 nC @ 4.5 V109860 - 立即发货
1 : ¥1.90
剪切带（CT）
10000 : ¥0.31
卷带（TR）
1 : ¥1.90
Digi-Reel® 得捷定制卷带
查看详情
MOSFET N-CH 20V 1.4A CST3SSM3K56ACT,L3FMOSFET N-CH 20V 1.4A CST320 V235 毫欧 @ 800mA，4.5V1 nC @ 4.5 V173559 - 立即发货
1 : ¥2.15
剪切带（CT）
10000 : ¥0.46
卷带（TR）
1 : ¥2.15
Digi-Reel® 得捷定制卷带
查看详情

Load Switch IC

图片制造商零件编号描述接口电压 - 负载电压 - 供电 (Vcc/Vdd)可供货数量价格查看详情
IC PWR SWITCH P-CHAN 1:1 4WCSPDTCK106AG,LFIC PWR SWITCH P-CHAN 1:1 4WCSPD开/关1.1V ~ 5.5V不需要30345 - 立即发货
1 : ¥5.62
剪切带（CT）
5000 : ¥1.09
卷带（TR）
1 : ¥5.62
Digi-Reel® 得捷定制卷带
查看详情
IC PWR SWITCH P-CHAN 1:1 4WCSPDTCK107AG,LFIC PWR SWITCH P-CHAN 1:1 4WCSPD开/关1.1V ~ 5.5V不需要63144 - 立即发货
1 : ¥5.62
剪切带（CT）
5000 : ¥1.09
卷带（TR）
1 : ¥5.62
Digi-Reel® 得捷定制卷带
查看详情
IC PWR SWITCH P-CHAN 1:1 4WCSPDTCK108AG,LFIC PWR SWITCH P-CHAN 1:1 4WCSPD开/关1.1V ~ 5.5V不需要16536 - 立即发货
1 : ¥5.62
剪切带（CT）
5000 : ¥1.09
卷带（TR）
1 : ¥5.62
Digi-Reel® 得捷定制卷带
查看详情

eFuse IC

图片制造商零件编号描述工作温度安装类型封装/外壳可供货数量价格查看详情
IC ELECTRONIC FUSE 10WSONTCKE805NA,RFIC ELECTRONIC FUSE 10WSON-40°C ~ 85°C（TA）表面贴装型10-WFDFN 祼焊盘7871 - 立即发货
1 : ¥19.68
剪切带（CT）
4000 : ¥5.17
卷带（TR）
1 : ¥19.68
Digi-Reel® 得捷定制卷带
查看详情
IC ELECTRONIC FUSE 10WSONTCKE805NL,RFIC ELECTRONIC FUSE 10WSON-40°C ~ 85°C（TA）表面贴装型10-WFDFN 祼焊盘3684 - 立即发货
1 : ¥19.68
剪切带（CT）
4000 : ¥5.17
卷带（TR）
1 : ¥19.68
Digi-Reel® 得捷定制卷带
查看详情

LDO Regulators

图片制造商零件编号描述电压降（最大值）电流 - 静态 (Iq)控制特性可供货数量价格查看详情
IC REG LIN 1.2V 300MA 4-WCSP-FTCR3UG12A,LFIC REG LIN 1.2V 300MA 4-WCSP-F0.857V @ 300mA580 nA使能4751 - 立即发货
1 : ¥5.54
剪切带（CT）
5000 : ¥1.07
卷带（TR）
1 : ¥5.54
Digi-Reel® 得捷定制卷带
查看详情
IC REG LIN 1.8V 300MA 4-WCSP-FTCR3UG18A,LFIC REG LIN 1.8V 300MA 4-WCSP-F0.457V @ 300mA680 nA使能773 - 立即发货
1 : ¥5.54
剪切带（CT）
5000 : ¥1.07
卷带（TR）
1 : ¥5.54
Digi-Reel® 得捷定制卷带
查看详情
IC REG LIN 2.85V 300MA 4-WCSPFTCR3UG285A,LFIC REG LIN 2.85V 300MA 4-WCSPF0.327V @ 300mA680 nA使能5000 - 立即发货
1 : ¥5.38
剪切带（CT）
5000 : ¥1.04
卷带（TR）
1 : ¥5.38
Digi-Reel® 得捷定制卷带
查看详情
IC REG LINEAR 3V 300MA 4-WCSP-FTCR3UG30A,LFIC REG LINEAR 3V 300MA 4-WCSP-F0.273V @ 300mA680 nA使能20813 - 立即发货
1 : ¥5.54
剪切带（CT）
5000 : ¥1.07
卷带（TR）
1 : ¥5.54
Digi-Reel® 得捷定制卷带
查看详情
IC REG LIN 3.3V 300MA 4-WCSP-FTCR3UG33A,LFIC REG LIN 3.3V 300MA 4-WCSP-F0.273V @ 300mA680 nA使能16826 - 立即发货
1 : ¥5.54
剪切带（CT）
5000 : ¥1.07
卷带（TR）
1 : ¥5.54
Digi-Reel® 得捷定制卷带
查看详情

FET Driver ICs

图片制造商零件编号描述栅极类型逻辑电压 - VIL，VIH电流 - 峰值输出（灌入，拉出）可供货数量价格查看详情
IC GATE DRVR HIGH-SIDE 6WCSPETCK401G,LFIC GATE DRVR HIGH-SIDE 6WCSPE-0.4V，1.6V-60523 - 立即发货
1 : ¥8.93
剪切带（CT）
5000 : ¥1.65
卷带（TR）
1 : ¥8.93
Digi-Reel® 得捷定制卷带
查看详情
IC GATE DRVR LOW-SIDE 6WCSPETCK402G,LFIC GATE DRVR LOW-SIDE 6WCSPE-0.4V，1.6V-4925 - 立即发货
1 : ¥8.93
剪切带（CT）
5000 : ¥1.90
卷带（TR）
1 : ¥8.93
Digi-Reel® 得捷定制卷带
查看详情

ESD Diodes for Power Line Protection

图片制造商零件编号描述电流 - 峰值脉冲 (10/1000µs)功率 - 峰值脉冲电源线路保护可供货数量价格查看详情
TVS DIODE 5.5VWM 16VC SL2DF2B7BSL,L3FTVS DIODE 5.5VWM 16VC SL27.3A（8/20µs）115W无21672 - 立即发货
1 : ¥0.99
剪切带（CT）
10000 : ¥0.21
卷带（TR）
1 : ¥0.99
Digi-Reel® 得捷定制卷带
查看详情
TVS DIODE 12.6VWM CST2CDF2S14P2CTC,L3FTVS DIODE 12.6VWM CST2C50A-无5005 - 立即发货
1 : ¥2.48
剪切带（CT）
10000 : ¥0.51
卷带（TR）
1 : ¥2.48
Digi-Reel® 得捷定制卷带
查看详情

Schottky Barrier Diodes

图片制造商零件编号描述速度不同 Vr 时电流 - 反向泄漏不同 Vr、F 时电容可供货数量价格查看详情
DIODE SCHOTTKY 30V 200MA CST2CTS520,L3FDIODE SCHOTTKY 30V 200MA CST2小信号 =< 200mA（Io），任意速度5 µA @ 30 V16pF @ 0V，1MHz514132 - 立即发货
1 : ¥1.16
剪切带（CT）
10000 : ¥0.18
卷带（TR）
1 : ¥1.16
Digi-Reel® 得捷定制卷带
查看详情
DIODE SCHOTTKY 30V 200MA CST2CTS521,L3FDIODE SCHOTTKY 30V 200MA CST2小信号 =< 200mA（Io），任意速度30 µA @ 30 V25pF @ 0V，1MHz155128 - 立即发货
1 : ¥0.91
剪切带（CT）
10000 : ¥0.18
卷带（TR）
1 : ¥0.91
Digi-Reel® 得捷定制卷带
查看详情
DIODE SCHOTTKY 30V 100MA SL2DSF01S30SL,L3FDIODE SCHOTTKY 30V 100MA SL2小信号 =< 200mA（Io），任意速度50 µA @ 30 V9.02pF @ 2V，1MHz11666 - 立即发货
1 : ¥1.90
剪切带（CT）
10000 : ¥0.37
卷带（TR）
1 : ¥1.90
Digi-Reel® 得捷定制卷带
查看详情
DIODE SCHOTTKY 30V 100MA SL2DSR01S30SL,L3FDIODE SCHOTTKY 30V 100MA SL2小信号 =< 200mA（Io），任意速度700 nA @ 30 V8.2pF @ 0V，1MHz45560 - 立即发货
1 : ¥1.82
剪切带（CT）
10000 : ¥0.34
卷带（TR）
1 : ¥1.82
Digi-Reel® 得捷定制卷带
查看详情

High Speed ESD Diodes

图片制造商零件编号描述电流 - 峰值脉冲 (10/1000µs)功率 - 峰值脉冲电源线路保护可供货数量价格查看详情
TVS DIODE 3.6VWM 15VC SL2DF2B5M4ASL,L3FTVS DIODE 3.6VWM 15VC SL22A（8/20µs）30W无3638 - 立即发货
1 : ¥1.82
剪切带（CT）
10000 : ¥0.40
卷带（TR）
1 : ¥1.82
Digi-Reel® 得捷定制卷带
查看详情
TVS DIODE 5.5VWM 15VC SL2DF2B6M4ASL,L3FTVS DIODE 5.5VWM 15VC SL22A（8/20µs）30W无9923 - 立即发货
1 : ¥1.82
剪切带（CT）
10000 : ¥0.41
卷带（TR）
1 : ¥1.82
Digi-Reel® 得捷定制卷带
查看详情
TVS DIODE 24VWM 31.5VC SL2DF2B26M4SL,L3FTVS DIODE 24VWM 31.5VC SL2500mA（8/20µs）19W无50832 - 立即发货
1 : ¥1.41
剪切带（CT）
10000 : ¥0.31
卷带（TR）
1 : ¥1.41
Digi-Reel® 得捷定制卷带
查看详情
TVS DIODE 3.3VWM 25VC SL2DF2B5M5SL,L3FTVS DIODE 3.3VWM 25VC SL22.5A（8/20µs）37W无0 - 立即发货
1 : ¥2.07
剪切带（CT）
10000 : ¥0.30
卷带（TR）
1 : ¥2.07
Digi-Reel® 得捷定制卷带
查看详情
TVS DIODE 5VWM 26.5VC SL2DF2B6M5SL,L3FTVS DIODE 5VWM 26.5VC SL22.5A（8/20µs）37W无950 - 立即发货
1 : ¥1.57
剪切带（CT）
10000 : ¥0.35
卷带（TR）
1 : ¥1.57
Digi-Reel® 得捷定制卷带
查看详情

Operational Amplifiers

图片制造商零件编号描述输出类型压摆率电流 - 输入偏置可供货数量价格查看详情
IC CMOS 1 CIRCUIT UFVTC75S67TU,LFIC CMOS 1 CIRCUIT UFV-1V/µs1 pA5809 - 立即发货
1 : ¥5.54
剪切带（CT）
3000 : ¥1.15
卷带（TR）
1 : ¥5.54
Digi-Reel® 得捷定制卷带
查看详情
发布日期： 2020-05-27
