电池管理系统

            电池管理系统

                    Renesas 的功能模块包括需要 MCU 的模拟前端和能够自主运行的独立解决方案

Renesas 的致胜组合电池管理系统 (BMS) 可以包括许多功能模块，包括截止 FET、电量监测器、电池电压监测器、电池电压平衡、实时时钟 (RTC)、温度监测器和状态机。

有许多类型的电池管理 IC。功能块的组合可能性多种多样，包括提供平衡和监视功能且需要微控制器 (MCU) 的简单模拟前端，以及可自主运行、高度集成的独立解决方案。

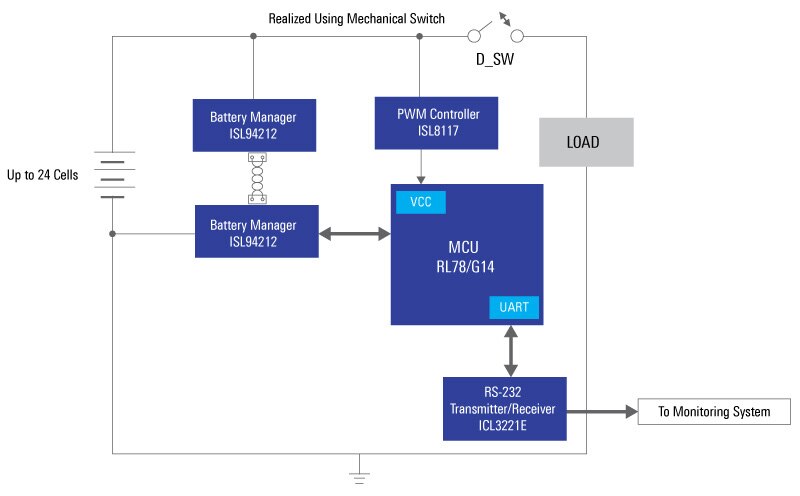

参考设计采用了 ISL94212 锂离子电池管理器 IC，该 IC 最多可监视 12 个串联的电芯。器件提供精确的监视和三种电池电量平衡模式 – 手动平衡模式、定时平衡和具有广泛系统诊断功能的自动平衡模式。BMS IC 使用健壮的专有两线菊花链系统通过 SPI 与主机 MCU 以及其他 BMS IC 器件进行通信。

特性

高度集成的 MCU
支持独立配置和菊花链配置
GUI 提供了导出选项，用于生成详细的寄存器和/或 SPI 通信日志文件
RL78/G14 MCU
- 低功耗：低至 66 µA/MHz，对于 RTC +LVD 为 0.60 µA
- 1.6 V 至 5.5 V 工作
- 16 KB 至 512 KB 闪存
- 32 MHz 时为 44 DMIPS
ISL94212 锂离子电池管理器 IC
- 监督多达 12 个串联电池
- 提供准确的监视、电芯平衡和广泛的系统诊断功能

ISL8117 同步降压控制器
- 产生 POL 电压轨和偏置电压，用于工业和通用领域的各种应用
- 4.5 V 至 60 V 宽输入电压
- 0.6 V 至 54 V 宽输出电压
ICL3221E RS-232 发射器/接收器
- 3.0 V 至 5.5 V 供电
- 在 RS-232 引脚上提供 ±15 kV ESD 保护（IEC61000-4-2 气隙和人体模型）
- 甚至在 3.0 V V_CC 时也符合 EIA/TIA-232 和 V.28/V.24 规范

RL78/G14 MCUs

制造商零件编号	描述	可供货数量	价格	查看详情
R5F104BEANA#U0	IC MCU 16BIT 64KB FLASH 32HWQFN	0 - 立即发货	See Page for Pricing	查看详情
R5F104BEGNA#U0	IC MCU 16BIT 64KB FLASH 32HWQFN	0 - 立即发货	See Page for Pricing	查看详情
R5F104BFANA#U0	IC MCU 16BIT 96KB FLASH 32HWQFN	0 - 立即发货	See Page for Pricing	查看详情

查看更多内容

ISL94212 Li-ion Battery Manager ICs

	图片	制造商零件编号	描述	可供货数量	价格	查看详情
		ISL94212INZ	IC BATT MFUNC MULTI 1-12C 64QFP	653 - 立即发货	$89.13	查看详情
		ISL94212INZ-T	IC BATT MFUNC MULTI 1-12C 64QFP	0 - 立即发货 3000 - 厂方库存	$57.19	查看详情

ISL8117 Synchronous Buck Controllers

制造商零件编号	描述	可供货数量	价格	查看详情
ISL8117AFRZ-T7A	IC REG CTRLR BUCK 16QFN	788 - 立即发货	$44.69	查看详情
ISL8117FRZ-T7A	IC REG CTRLR BUCK 16QFN	0 - 立即发货	$44.69	查看详情
ISL8117FVEZ-T7A	IC REG CTRLR BUCK 16HTSSOP	0 - 立即发货	$48.60	查看详情

ICL3221E RS-232 Transmitters/Receivers

制造商零件编号	描述	可供货数量	价格	查看详情
ICL3221ECAZ	IC TRANSCEIVER FULL 1/1 16SSOP	4251 - 立即发货 4620 - 厂方库存	$15.30	查看详情
ICL3221ECAZ-T7A	IC TRANSCEIVER FULL 1/1 16SSOP	0 - 立即发货	$26.78	查看详情
ICL3221ECAZ-T	IC TRANSCEIVER FULL 1/1 16SSOP	6447 - 立即发货	$22.55	查看详情

查看更多内容

发布日期： 2020-04-23
