支持 DALI 的语音控制环境照明

Renesas 的数字可寻址照明接口 (DALI) 系统广泛用于商业照明控制和建筑物照明控制

Renesas 致胜组合图片 - 支持 DALI 的语音控制环境照明Renesas 与 DALI 完美结合的语音控制环境照明致胜组合是智能照明系统的照明控制协议。DALI 系统广泛用于商业照明控制和建筑物照明控制。DALI 2.0 标准提高了控制亮度、眩光、显色和存在检测的能力,并为 DALI 标准 IEC 62386 增加了多供应商的互操作性。它还引入了控制设备(例如应用程序控制器和输入设备)的标准化。

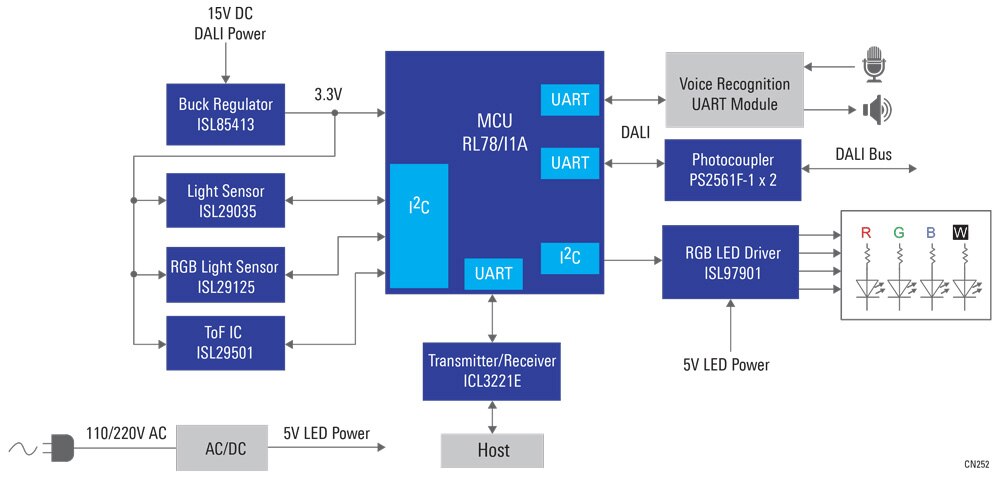

Renesas 提供 DALI 和 DALI 2.0 控制/通讯软件。在此参考设计中,Renesas 具有 RL78/G12、RL78/G13、RL78/I1A 和 Synergy S128 系列微控制器 (MCU)。除了高度集成的 MCU 外,该设计还具有用于 DALI 2.0 的 LED 驱动器、电源组件、光传感器和接近传感器,以及用于主机接口的收发器/接收器。

特性
  • RL78/I1A 是用于 DALI、PWM 调光控制和语音控制的单芯片解决方案
  • ISL97901 是 RGBW 光驱动器,最大输出为 1.5 A
  • 包括 ISL29035/ISL29125 光传感器和 ISL29501 存在检测传感器
  • 高度集成的电源组件和 RS232 接口支持
  • RL78/I1A 微控制器
    • 输出高分辨率 PWM 的微控制器,用于 LED 照明的精细调光和色调调节
    • 支持 DALI/DMX512 照明通信和电源管理总线 (PMBus®) 通信和系统管理总线 (SMBus) 电源通信
  • ISL29035 光传感器
    • 集成数字光传感器,接近人眼反应
  • ISL29125 光传感器
    • 带有红外滤光片和小封装的 RGB 光传感器
  • ISL29501 接近传感器
    • 基于信号处理集成电路的飞行时间 (ToF) 传感器
  • PS2561F-1 光耦合器
    • 直流输入/单晶体管输出光电耦合器适用于 I/O 接口和信号传输电流等应用
  • ISL97901 LED 驱动器
    • RGB LED 驱动器
    • 高达 1.5 A
    • 4 通道
  • ICL3221E 发射器/接收器
    • 1 µA 电源电流
    • 3 V 至 5.5 V
    • 250 kbps
    • RS-232 发射器/接收器
  • ISL85413 降压稳压器
    • 3 V/5 V 至 40 VIN 300 mA 同步降压稳压器

RL78/l1A Microcontroller

图片制造商零件编号描述可供货数量价格查看详情
IC MCU 16BIT 64KB FLASH 100LQFPR5F11MPEAFB#30IC MCU 16BIT 64KB FLASH 100LQFP188 - 立即发货$37.53查看详情
IC MCU 16BIT 64KB FLASH 100LQFPR5F11MPEAFB#50IC MCU 16BIT 64KB FLASH 100LQFP1000 - 立即发货$51.20查看详情

ISL29501 Proximity Sensor

图片制造商零件编号描述可供货数量价格查看详情
IC TOF SIGNAL PROCESSOR 24QFNISL29501IRZ-T7AIC TOF SIGNAL PROCESSOR 24QFN463 - 立即发货$94.67查看详情

PS2561F-1 Photocoupler

图片制造商零件编号描述可供货数量价格查看详情
OPTOISOLATOR 5KV TRANS 4DIPPS2561F-1Y-K-AOPTOISOLATOR 5KV TRANS 4DIP85 - 立即发货$6.40查看详情

ISL97901 LED Driver

图片制造商零件编号描述可供货数量价格查看详情
IC LED DRV RGLTR I2C 375MA 28QFNISL97901CRZ-TIC LED DRV RGLTR I2C 375MA 28QFN0 - 立即发货See Page for Pricing查看详情
IC LED DRV RGLTR I2C 375MA 28QFNISL97901CRZ-T7AIC LED DRV RGLTR I2C 375MA 28QFN0 - 立即发货See Page for Pricing查看详情
IC LED DRV RGLTR I2C 375MA 28QFNISL97901CRZ-TKIC LED DRV RGLTR I2C 375MA 28QFN0 - 立即发货See Page for Pricing查看详情

ICL3221E Transmitter/Receiver

图片制造商零件编号描述可供货数量价格查看详情
IC TRANSCEIVER FULL 1/1 16SSOPICL3221ECAZIC TRANSCEIVER FULL 1/1 16SSOP4251 - 立即发货
4620 - 厂方库存
$15.30查看详情
IC TRANSCEIVER FULL 1/1 16SSOPICL3221ECAZ-T7AIC TRANSCEIVER FULL 1/1 16SSOP0 - 立即发货$26.78查看详情
IC TRANSCEIVER FULL 1/1 16SSOPICL3221ECAZ-TIC TRANSCEIVER FULL 1/1 16SSOP6447 - 立即发货$22.55查看详情

ISL85413 Buck Regulator

图片制造商零件编号描述可供货数量价格查看详情
IC REG BUCK ADJ 300MA 8TDFNISL85413FRTZIC REG BUCK ADJ 300MA 8TDFN960 - 立即发货$28.65查看详情
IC REG BUCK ADJ 300MA 8TDFNISL85413FRTZ-T7AIC REG BUCK ADJ 300MA 8TDFN0 - 立即发货$28.65查看详情
发布日期: 2020-07-08
