RPX-1.0/RPX-1.5 系列降压开关稳压器

RECOM 采用微型 QFN 封装的高度集成 1 W 和 1.5 W DC/DC 降压开关稳压器

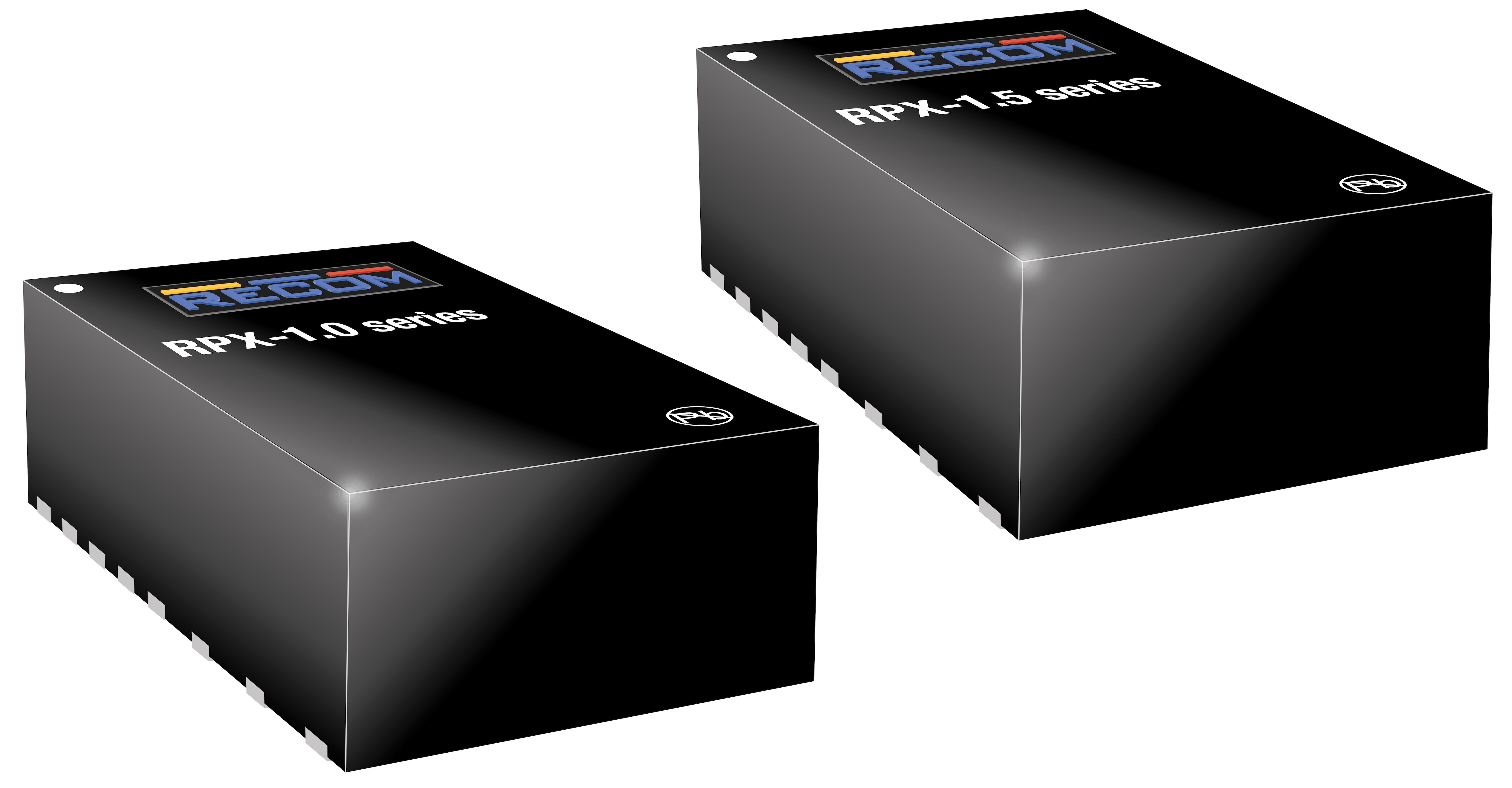

Recom RPX-1.0/RPX-1.5 系列的图片RECOM 的 RPX-1.0 和 RPX-1.5 系列是采用微型 3mm x 5mm x 1.6mm QFN 封装的降压转换器,已使用倒装芯片技术对其进行了热增强。这些模块的独特之处在于它们包括一个用于降低 EMI 的集成屏蔽电感器。输入范围为 4 VDC 到 36 VDC,每个转换器分别提供 1 A 或 1.5 A 的输出电流,并且使用外部电阻可以在 0.8 VDC 到最高 30 VDC 的范围内调整输出电压。它们具有 SCP、OCP、OTP 和 ULVO 保护,并有使能、电源良好、软启动和同步功能。该系列是 IIoT、工业控制、医疗和成像设备以及高密度电源系统应用的极佳高性价比选择。

每个系列还具有一个兼容的评估板,可进行快速方便的功能设计测试,包括控制、电源良好、序列、输出感应以及过载或过热行为。板上包含满足 EMC B 级标准所需的滤波器组件。

资源

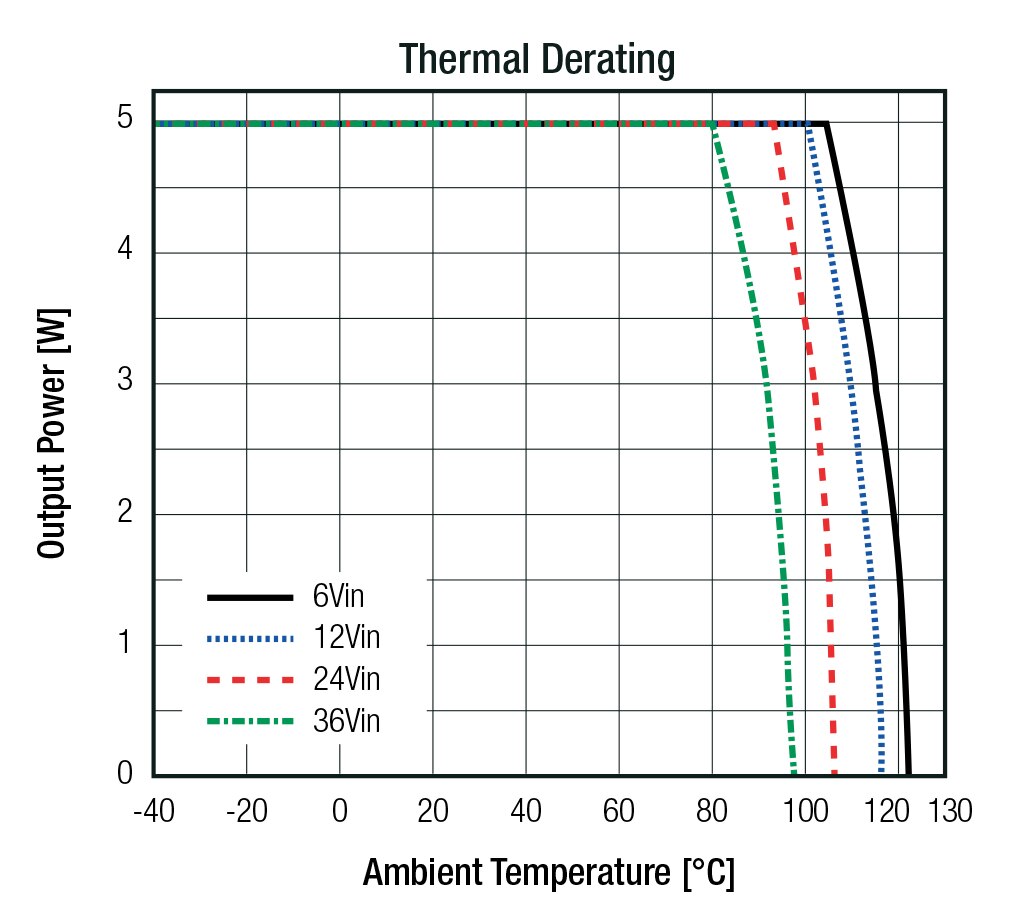

Recom RPX-1.0/RPX-1.5 系列的降额图

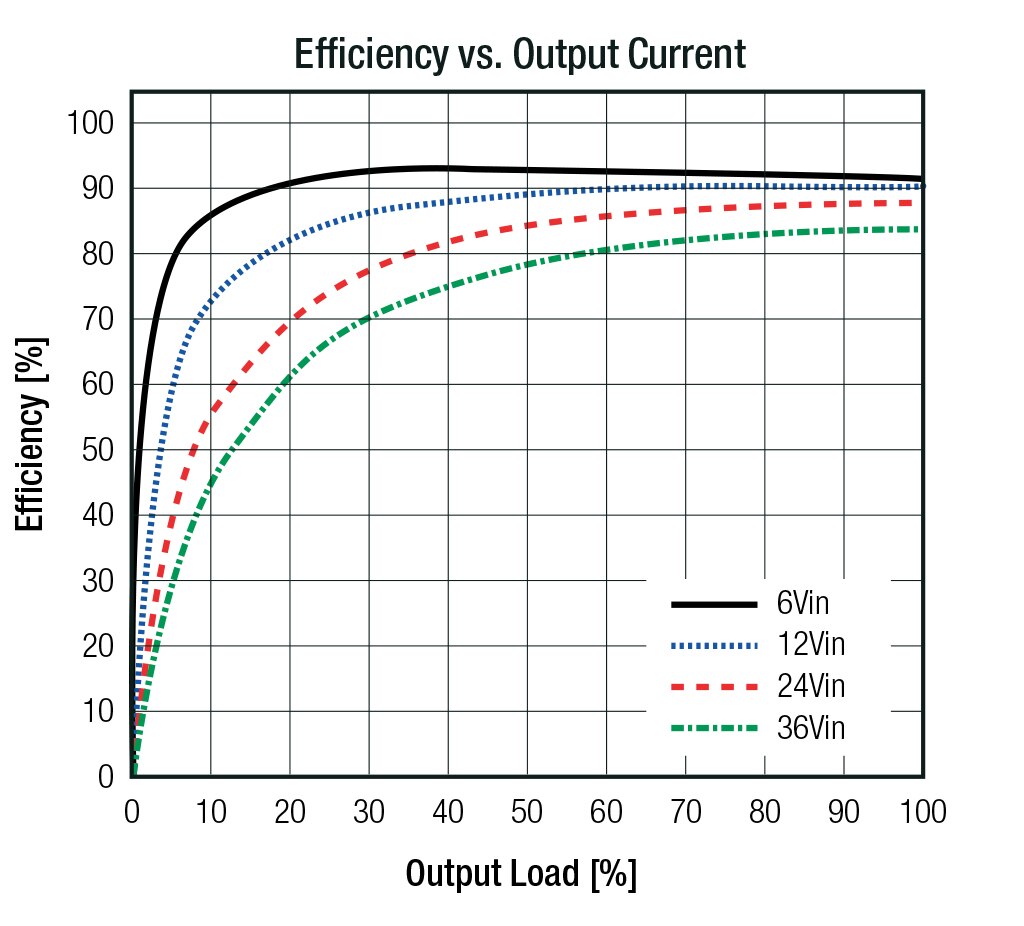

Recom RPX-1.0/RPX-1.5 系列的效率图

特性
  • 3.0 mm x 5.0 mm x 1.6 mm QFN 封装
  • 集成屏蔽电感器
  • 倒装片技术可改善散热管理
  • 使能、电源良好、软启动和同步功能
  • 4 VDC 至 36 VDC 宽输入范围
  • 0.8 VDC 到最高 30 VDC 的可调整输出电压
  • 1 A 或 1.5 A 输出电流
  • SCP、OCP、OTP、OVP 和 UVLO 保护
应用
  • 工业物联网
  • 工业和电机控制
  • 诊断和成像设备
  • 高密度电源系统
  • 自动测试设备

RPX-1.0/RPX-1.5 Series

图片制造商零件编号描述可供货数量价格查看详情
DC DC CONVERTER 0.8-30VRPX-1.0-RDC DC CONVERTER 0.8-30V23836 - 立即发货
50000 - 厂方库存
$27.59查看详情
DC DC CONVERTER 0.8-30VRPX-1.5-CTDC DC CONVERTER 0.8-30V167 - 立即发货
490 - 厂方库存
$49.82查看详情
DC DC CONVERTER 0.8-30VRPX-1.0-CTDC DC CONVERTER 0.8-30V6 - 立即发货
1000 - 厂方库存
$37.28查看详情
DC DC CONVERTER 0.8-30VRPX-1.5-RDC DC CONVERTER 0.8-30V20657 - 立即发货
50000 - 厂方库存
$37.28查看详情

Evaluation Module

图片制造商零件编号描述可供货数量价格查看详情
RPX-1.0 EVALUATION MODULERPX-1.0-EVM-1RPX-1.0 EVALUATION MODULE2 - 立即发货
148 - 厂方库存
$432.24查看详情
RPX-1.5 EVALUATION MODULERPX-1.5-EVM-1RPX-1.5 EVALUATION MODULE2 - 立即发货
146 - 厂方库存
$432.24查看详情
发布日期: 2020-11-18
