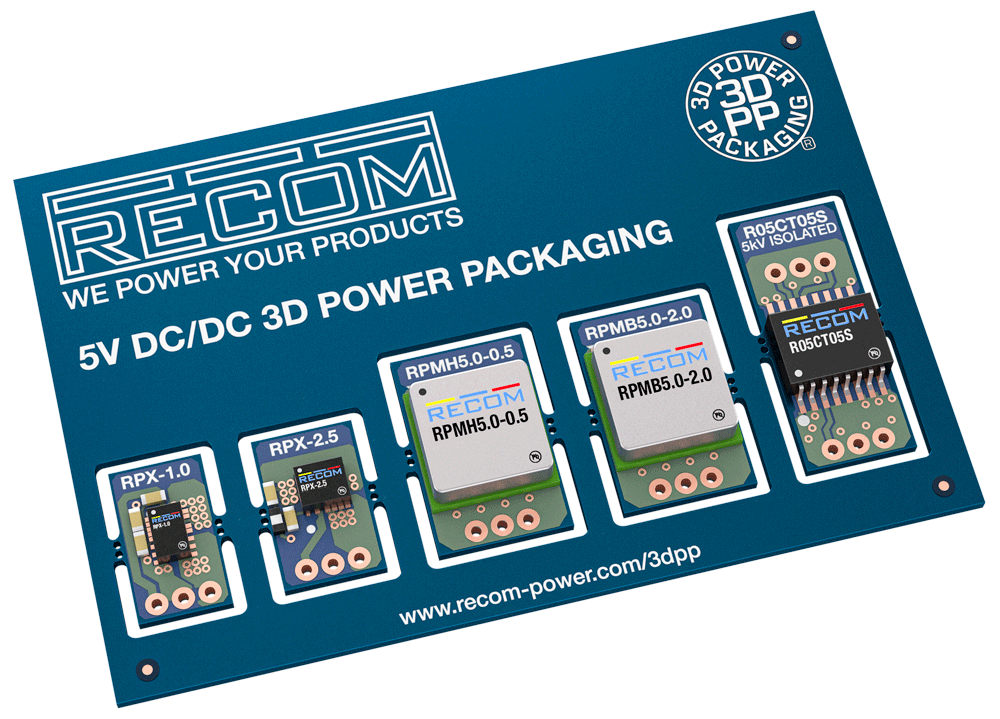

适用于低功耗 DC/DC 转换器的 3D Power Packaging®

适用于低功耗 DC/DC 转换器的 3D Power Packaging®

RECOM 的长期目标是致力于开发可以像典型 SMT 元器件一样进行操作、放置、焊接的先进 DC/DC 转换器型号,而且其外形扁平适合当今的超薄产品。基底面必须保持很小,才能实现转换器模块相对于分立设计的优势。 为了达到这一目标,RECOM 在下一代 DC/DC 转换器模块中实现了 3D 装配技术,同时仍使用 Z 轴。

  • RPMxx 系列
  • RPX 系列
  • RxxCTxxS 系列
RPMxx 系列

RPMxx 系列

RECOM RPMB/RPMH 系列功率更高,是 30 W 器件的典范,采用热增强型 25 焊盘 LGA 封装,尺寸为 11.7 mm x 12.19 mm x 3.75 mm(高)。 这样的功率密度是通过四层内部 PCB 实现的,外壳为六面金属屏蔽层,屏蔽层利用插入式盲孔实现了良好的导热率和低 EMI。

特性

  • 0.5 A、1 A、1.5 A、2 A、3 A 和 6 A 输出电流
  • 4-65 VDC 输入
  • 高达 28 VDC 的可调输出
  • 能效高达 99%,无需散热器
  • 6 面屏蔽,降低 EMI
  • 宽工作温度:-40°C 至 +107°C(满载)
  • 适合电池供电的设备、电信、FPGA 或 POL 应用
  • 全面保护:SCP、OCP、OTP 和 UVLO
  • 欧洲制造
零件编号 说明 查看详情
RPM-1.0 非隔离式 PoL 模块 DC DC 转换器 1 输出 5V 1A 3V - 17V 输入 查看详情
RPM-1.0-EVM-1 RPM5.0-1.0 - DC/DC,降压 1,非隔离式输出评估板 查看详情
RPM-2.0 非隔离式 PoL 模块 DC DC 转换器 1 输出 5V 2A 3V - 17V 输入 查看详情
RPM-2.0-EVM-1 RPM5.0-2.0 - DC/DC,降压 1,非隔离式输出评估板 查看详情
RPM-3.0 非隔离式 PoL 模块 DC DC 转换器 1 输出 5V 3A 3V - 17V 输入 查看详情
RPM-3.0-EVM-1 RPM5.0-3.0 - DC/DC,降压 1,非隔离式输出评估板 查看详情
RPM-6.0 非隔离式 PoL 模块 DC DC 转换器 1 输出 5V 6A 4V - 15V 输入 查看详情
RPM-6.0-EVM-1 RPM5.0-6.0 - DC/DC,降压 1,非隔离式输出评估板 查看详情
RPMB-2.0 非隔离式 PoL 模块 DC DC 转换器 1 输出 5V 2A 5.5V - 36V 输入 查看详情
RPMB-2.0-EVM-1 DC/DC,降压 1,非隔离式输出评估板 查看详情
RPMB-3.0 非隔离式 PoL 模块 DC DC 转换器 1 输出 3.3V 3A 4V - 36V 输入 查看详情
RPMB-3.0-EVM-1 RPMB5.0-3.0-EVM-1 - DC/DC,降压 1,非隔离式输出评估板 查看详情
RPMH-0.5 非隔离式 PoL 模块 DC DC 转换器 1 输出 5V 500mA 6V - 65V 输入 查看详情
RPMH-0.5-EVM-1 DC/DC,降压 1,非隔离式输出评估板 查看详情
RPX 系列

RPX 系列

DC/DC 转换器 RPX 系列采用 QFN 封装,尺寸仅有 4.5 mm x 4 mm,高 2 mm,可提供高达 2.5 A 的输出电流,峰值效率超过 90%。 1 A 版本甚至更小,仅为 3 mm x 5 mm x 1.6 mm(高)。 这样的功率密度是通过包塑引线框结构上的低成本倒装片实现的,由此带来的好处是严格的开关电流环路产生的 EMI 非常低,而且具有高功率密度和优化的热性能,这是分立解决方案无法与之比拟的优势。

特性

  • 1 A、1.5 A 和 2.5 A 输出电流
  • Vin 高达 36 VDC
  • 可调输出高达 30 VDC
  • 包塑引线框技术
  • 集成 FET、电感器和无源元件以简化设计
  • 出色的热性能可满足最苛刻的应用需求
  • 全面保护:SCP、OCP、OTP 和 UVLO
零件编号 说明 查看详情
RPX-2.5 非隔离式 PoL 模块 DC DC 转换器 1 输出 1.2 ~ 6V 2.5A 4.5V - 28V 输入 查看详情
RPX-2.5-EVM-1 RPX-2.5 - DC/DC,降压 1,非隔离式输出评估板 查看详情
RPX-1.0 非隔离式 PoL 模块 DC DC 转换器 1 输出 0.8 ~ 30V 1A 4V - 36V 输入 查看详情
RPX-1.0-EVM-1 RPX-1.0 - DC/DC,降压 7,非隔离式输出评估板 查看详情
RPX-1.5 非隔离式 PoL 模块 DC DC 转换器 1 输出 0.8 ~ 30V 1.5A 4V - 36V 输入 查看详情
RPX-1.5-EVM-1 RPX-1.5 - DC/DC,降压 7,非隔离式输出评估板 查看详情
RxxCTxxS 系列

RxxCTxxS 系列

DC/DC 模块 R05CT05S 系列内置专有变压器,该变压器为超扁平平面型设计,能够实现 5k VAC 隔离电压和增强的 2MOPP 隔离。 器件的整体高度仅为 2.65 mm,非常适合卡片型应用。 该转换器提供完整的线路和负载调节,并具有外部使能输入,在 5 V 输入和 5 V/3.3 V 输出时可提供 500 mW 的功率。 该器件特别适合在关键的医疗和工业应用中为隔离式接口供电。

特性

  • 后级稳压 0.5 W
  • 2.65 mm 超扁平外形
  • 可选输出电压:3.3 和 5 VDC
  • 宽温度范围(-40 至 +125°C)
  • 5k VAC 增强隔离
  • 适用于医疗设备外设、COM 端口隔离、收发器隔离、电流检测
  • 符合 CISPR32 B 类 EMC 限制
  • 62368-1 和 60601-1,2MOPP
  • 全面保护:SCP、OCP 和 OTP
零件编号 说明 查看详情
R05CT05S-R 隔离式模块 DC DC 转换器 1 输出 5V 100mA 4.5V - 5.5V 输入 查看详情
