带有 nRF24L01+ 接口的 Proto-N2RF 原型板

PTSolns Proto-N2RF 原型板带有 nRF24L01+ 和 Nano 接口，可以接受所有常见的 nRF24L01+ 封装

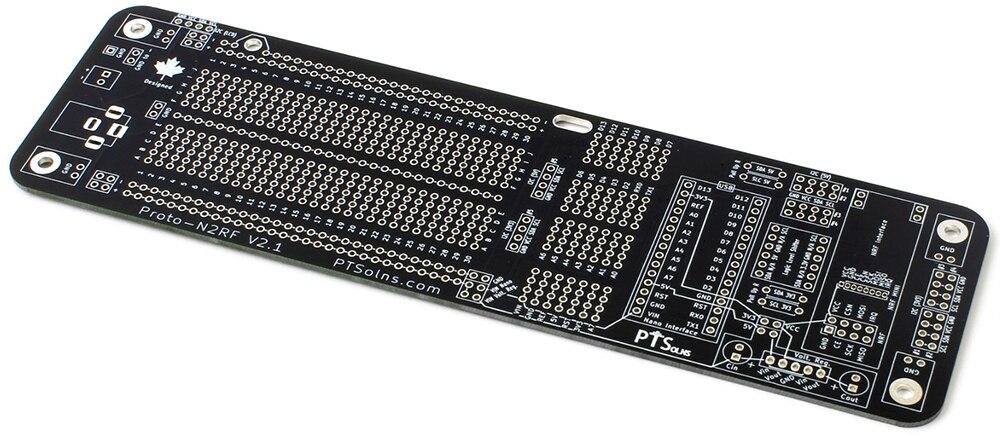

带有 nRF24L01+ 接口的 PTSolns Proto-N2RF 原型板图片PTSolns Proto-N2RF 原型板专为连接常见的 Nano 微控制器和 nRF24L01+ 收发器而设计，主板上带有额外的 I2C 端口。Proto-N2RF 的命名起源于这些接口组合。

板的左侧提供了与 Proto-Half 相同的功能。建议用户在使用这款更先进的主板之前先熟悉 Proto-Half。Proto-N2RF 的右侧包含各种接口。电路板顶部边缘有用于安装通用 LCD 模块的安装孔，可通过相邻的 5 V I2C 端口进行连接。该板增加了警告和电压连接等标记以帮助用户。

特性
  • I2C 和 1602/2004 LCD 接口
  • nRF24L01+ 接口的可配置电源选项
  • Proto-Half 的所有功能
  • 兼容所有三种常见的 nRF24L01+ 封装（迷你、标准、+PA+LNA）
  • 兼容标准 Nano 开发板
应用
  • 原型开发
  • 物联网 (IoT)
  • 沟通
  • 传感器数据显示
  • 教育

Proto-N2RF Prototyping Board with nRF24L01+ Interface

图片制造商零件编号描述可供货数量价格查看详情
BREADBOARD GENERAL PURPOSE PTHPTS-00135-201BREADBOARD GENERAL PURPOSE PTH659 - 立即发货$44.36查看详情

Associated Parts

图片制造商零件编号描述可供货数量价格查看详情
NANO FLIP ATMEGA328P DEV. BOARDPTS-00196-201NANO FLIP ATMEGA328P DEV. BOARD100 - 立即发货$81.81查看详情
BREADBOARD GENERAL PURPOSE PTHPTS-00075-201BREADBOARD GENERAL PURPOSE PTH2039 - 立即发货$44.36查看详情
BREADBOARD GENERAL PURPOSE PTHPTS-00079-201BREADBOARD GENERAL PURPOSE PTH1546 - 立即发货$27.02查看详情
I2C BACKPACK FOR 16-PIN LCD KITPTS-00166-211I2C BACKPACK FOR 16-PIN LCD KIT27 - 立即发货$80.67查看详情
发布日期： 2024-11-11
