Digital Discovery™ 高速适配器和逻辑探头
Digilent 高速适配器和逻辑探头将 Digital Discovery 采样率增加至 800MS/s
Digilent 的高速适配器适用于 Digital Discovery 上的 DIN_USR 连接器,是 2 x 16 飞线组件的替代产品。它提供 24 个高速逻辑探头接入能力,并允许在 Digital Discovery 上将采样率增加至 800 MS/s。这种适配器属无键结构,两个方向都可使用,因为双绞线是不带色标。

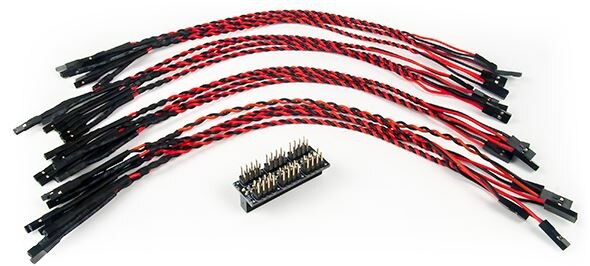

高速逻辑探头采用 16 根双绞线电缆组。每根电缆均有一根 GND(黑色)线绞接至 DIN_USR(彩色)线。这根线通过一个 2 针母针座连接到高速适配器,并通过两个 1 针母头连接器连接到待测器件。一个 100 Ω 电阻器嵌入到信号线接近待测器件的一端。所有 GND 线均应连接至待测器件的接地端。
