如何测量电路中的电压

作者： Ashley Awalt 2019-04-30

标签

工程

通用

测试 - 工具和其它产品

上一视频演示了使用手动量程和自动量程万用表的基础知识。下面的视频将示范如何测试电路中的电压、电流和电阻。本着一次介绍一个主题的初衷，这篇博客将只介绍电压测量，之后将陆续在其他博客中分别介绍如何测量电流和电阻。

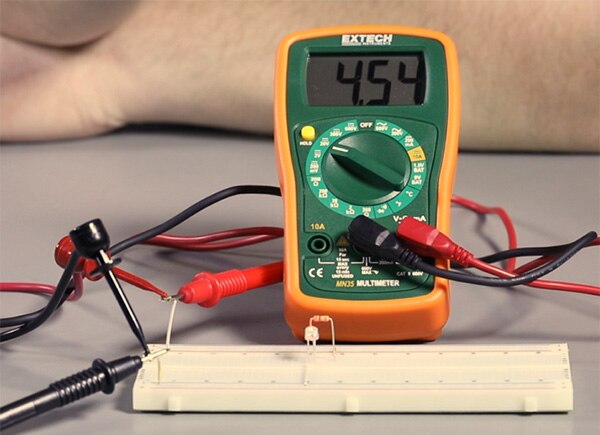

图 1

这一主题看似很简单。只需将探头置于电路中，就可以测得电压。对吗？事实并非如此。首先，您得知道具体的测量对象。是测量电路总电压？还是单个元器件的电压降？万用表上的电压读数取决于探针的放置位置。

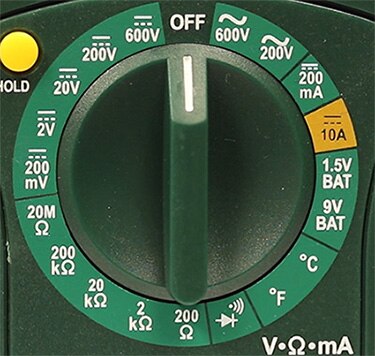

首先，将万用表的黑色探头插入“COM”端口，并将红色探头插入“V”端口。请注意，“V”（电压）端口可能还会用于其他测量，因此该端口上方可能标有其他符号。如果要测量直流电压，请将表盘旋转到 V_DC 或上方带有一条直线和一条虚线的 V 档位（参见图 1）。如果要测量交流电压，请将表盘旋转到 V_AC 或上方带有一条波浪线的 V 档位（参见图 1）。如果使用手动量程万用表，则各档位类似于下图所示，此时必须选择合适的测量范围。请务必从较高的档位开始，然后在测量过程中根据需要逐渐调低。

*备注：每款万用表具有不同的外观和各自的最大值，此图片只是一个示例，不代表所有万用表。

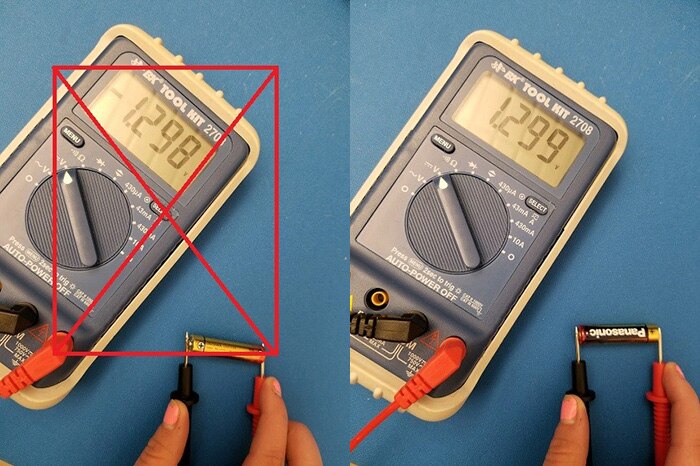

插入探头并将表盘旋转到适当档位后，将两个探针分别置于供电电源的两端。如果读数显示为负数，则应将红黑探针对调，将“COM”（黑色）探针置于负极上。若要测量单个元器件的电压，需将探针置于该元器件的两端，确保“COM”即黑色探针处于负极位置，红色探针处于正极位置。

进行故障排除时，电压测量可提供重要信息。不仅能够查明电路的供电电压是过高还是过低，而且可以帮助您根据电压降来识别哪一个元器件是故障原因。如果元器件（例如电线、电路板印制线和保险丝）的电压降大于预计值，则表明该元器件可能有问题。准备好要开始测量了吗？如需查看我们选择广泛的万用表，请造访：digikey.com/multimeters。
