USB Type-C ≠ USB 3.1，记住不要犯这么low的错误！

如果一直有留意USB的发展，您可能已经听过USB 3.1和USB Type-C，但两者有什么区别呢？它们是一样的吗？那么来吧，就让我们一起搞清楚它们的规范标准到底是怎样的。

USB Type-C ≠ USB 3.1

虽然很多时候，在一些网站或产品介绍中，USB Type-C和USB 3.1经常会一起出现，但实际上USB Type-C并不等于USB 3.1。

图1，USB 3.1官方标志

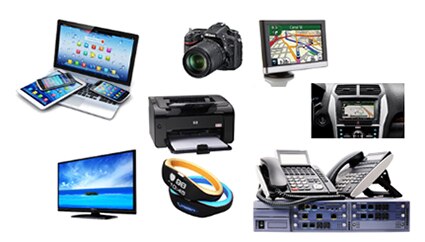

图2，USB 3.1 Type-C应用产品

什么是USB 3.1？

USB 3.1是一个行业标准，USB 3.1（SuperSpeed +，全名：SuperSpeed USB 10Gbps）是基于USB 3.0改良推出的USB连接介面的版本。在DigiKey官网上，只需输入“USB 3.1”来搜索，便能轻松找到不同的USB 3.1产品，如USB 3.1 Gen1 集线器，USB 3.1电缆，USB 3.1连接器等等。

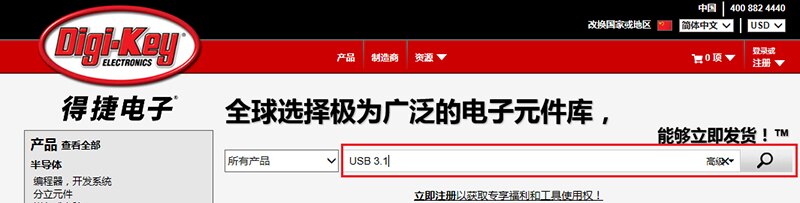

图3，通过DigiKey官网上的搜索引擎查找USB 3.1产品

USB 3.1最大的特点就是极速的数据传输，理论上速度可以达到10Gbps。而且，它完全向下兼容现有的USB 1.1 / 2.0 / 3.0连接器与线缆，接口最大更可提供100W的供电能力。由于供电标准提升，USB  3.1能够极大提升设备的充电速度。

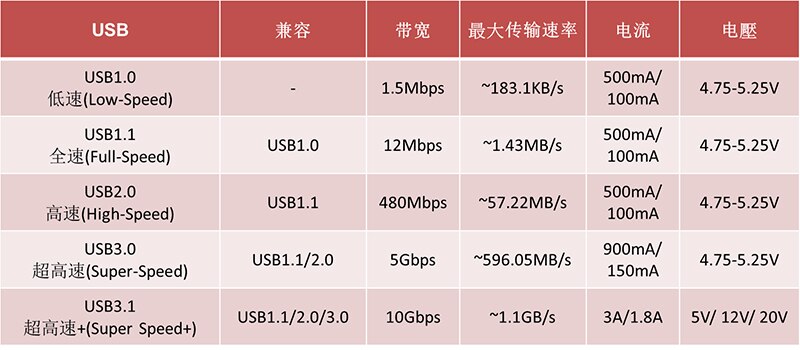

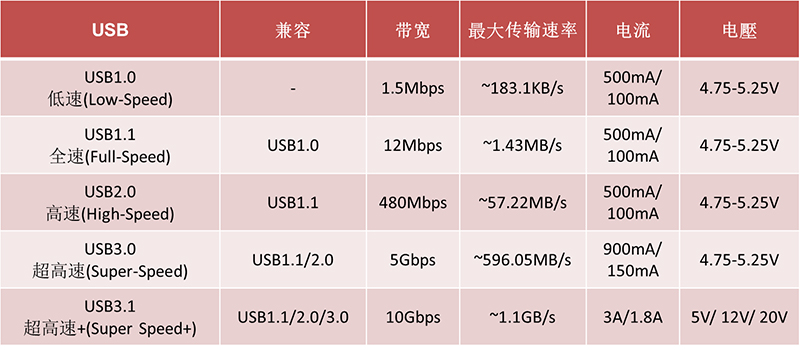

图4，各USB标准之间的比较

“烧脑”时间

DigiKey是一家库存最多不同品牌的USB 3.1控制器的电子元件授权的经销商。

考考你：各品牌USB 3.1控制器的工作电压、工作温度、封装有什么不同？

快来访问DigiKey官网，一目了然

什么是USB Type-C？

USB Type-C是其中一种连接器的规范，由Type-C插头和Type-C插座组成。在DigiKey官网内，不难找到各种各样的USB 3.1连接器。Type-A是最常见的USB接口样式，大多应用在传统计算机上; Type-B是目前许多打印机，显示器还在使用的数据传输接口；Micro-B是目前主流的Android智能手机使用的接口；Type-C就是即本文提到的接口样式。

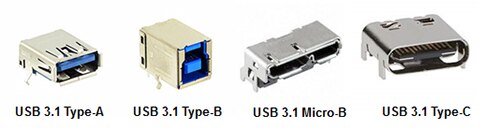

图5，不同的USB 3.1接口样式

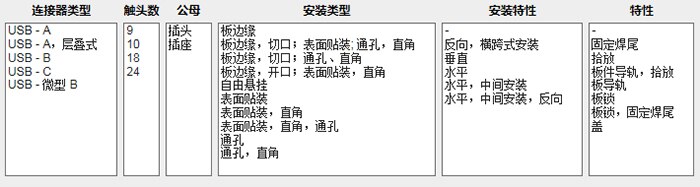

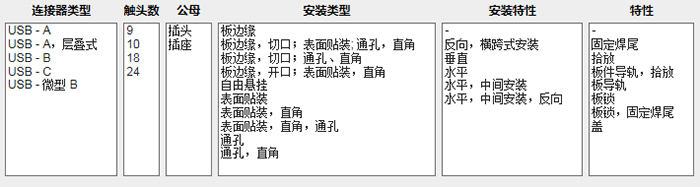

图6，各款USB 3.1连接器可以在DigiKey官网上找到

USB 3.1 Type-C的优势有哪些？

USB 3.1 Type-C除了支持高达10Gbps的数据传输速率和高达100W的功率，另一特点是USB 3.1 Type-C与其他USB 3.1接口端尺寸先比有很大改变，比较超薄。未来，或许USB Type-C将成为移动数码产品的新标准。

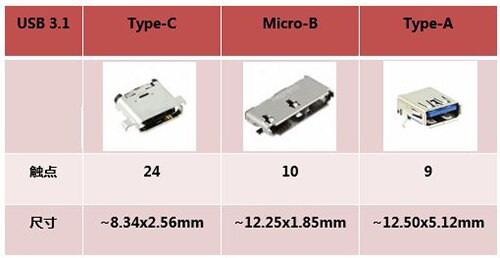

图7，USB 3.1 Type-C与其他接口比较

另外，USB Type-C可以支持从正反两面均可插入的“正反插”功能，使得器件易于连接，解决了“USB永远插不准”的难题。

图8，USB Type-C插座的上下引脚分配

从图8可见，USB Type-C插座上下各有12个引脚，其中4对数据传输引脚（TX / RX / D / CC）的引脚分配，使连接器可以正反面随便插，方便电路设计。另外，连接器可以承载多种信号，以细小的接口进行数据、视频和电源传输等一体化的连接方案。

USB 3.1 Type-C转接线如何选？

USB 3.1的标准具有完全向下兼容现有USB 1.1 / 2.0 / 3.0的特性，但在硬件上，USB Type-C连接器不向后兼容。您不能将旧的USB设备插入Micro-B端口， 也不能将USB Type-C连接器连接到较旧的较大的USB端口，但这并不意味着你必须丢弃所有旧的外围设备。实际上，您只需要在DigiKey官网上内找一条USB 3.1 Type-C转接线其一端是USB 3.1 Type-C连接器，另一端是需要连接的旧式USB端口。这样，您便可以将旧的设备直接插入USB 3.1 Type-C端口。

图9 ，USB 3.1 Type-C转接线

“烧脑”时间

除了USB 3.1 Type-C转接线，还有哪些产品可以直接将USB Type-C信号转接到其他端口？

答案是：还有适配器/转换器，集线器。快上DigiKey官网查看相关产品信息。

结论

USB 3.1 Type-C 在功能上明显比其他USB连接介面更优越。它拥有以下几个特点，充分帮助未来电子产品及设备的需求。

1. 超高数据传输速率：最高达10Gbps的数据传输速率

2. 电流输出能力提升：最大100W的功率

3. 兼容性强：USB 3.1完全向下兼容现有的USB 1.1 / 2.0 / 3.0

4. 超薄：接口插座端的尺寸约8.3mm×2.5mm

5. 双面插拔：可以支持从正反两面均可插入的“正反插”功能
