安防摄像头解决方案

Toshiba 的高性能分立半导体元件非常适合摄像头应用

Toshiba 安防摄像头解决方案的图片Toshiba 的 MOSFET、LDO 稳压器、电机控制驱动器、光电耦合器和其他元件产品系列采用尖端技术,旨在帮助设计人员克服空间受限型设计的功耗挑战。这有助于设计功能强大的安防摄像头,这尤其具有挑战性,因为它们需要高效的电源管理和高信号质量。

特性:

  • 低导通电阻 MOSFET 可实现高效运行
  • 广泛的电源管理 IC 产品线,用于改进对各种电源管理子系统的控制
  • 低工作电阻和低电容确保高信号保护性能和信号质量
  • 符合安全标准 (IEC-62368-1) (eFuse IC)

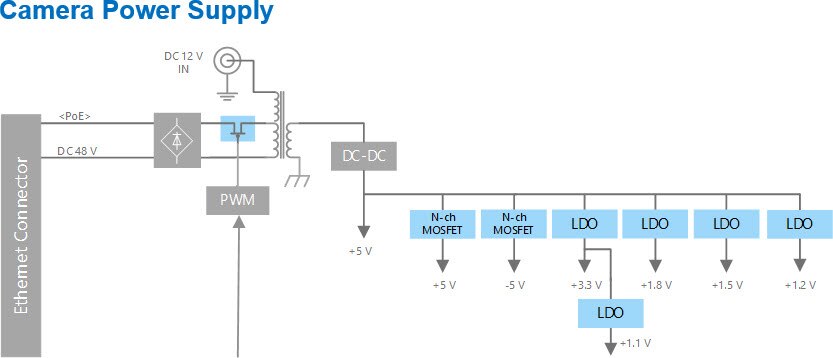

摄像头电源

Toshiba 摄像头电源的图片

高耐压、低导通电阻的 MOSFET 适用于 DC/DC 转换器的 PWM 开关电路。通过保持低导通电阻,可以最大限度减少发热和电流消耗,并可降低输出损耗。Toshiba 的功率 MOSFET 产品采用高散热封装,进一步减少热量的产生。

此外,电压转换对于用于通信的 MCU 和 SoC 很重要。它们对电源电压非常敏感,在某些情况下,瞬态电压响应所需的性能也很高。Toshiba 的 LDO 稳压器提供高性能,具有更高的 PSRR 和负载瞬态响应以及极小的电流消耗,进一步优化了电源电路。

摄像头存储接口

Toshiba 摄像头存储的图片

随着存储容量和速度的增加,使用 SD 卡时的功耗也会增加,这意味着瞬态电压成为一个问题。此外,控制 SD 卡的 SoC 电压正随着更细间距的工艺在降低。由于 SD 卡槽暴露在外,环境因素的风险在所难免。因此,静电放电 (ESD) 造成的损坏具有很高的风险。

Toshiba 的 LDO 稳压器提供高性能,具有更高的 PSRR 和负载瞬态响应以及极小的电流消耗,进一步优化了电源电路。Toshiba 还提供 TVS 二极管(ESD 保护二极管)来保护内部电路免受可能损坏它们的意外 ESD 的影响。此类 TVS 二极管旨在最大限度降低电信号的插损和衰减,可用于最高 10 Gbps 速度的信号线。

记录单元存储电源

Toshiba 记录单元的图片

监控摄像头必须一年 365 天、一天 24 小时运行。因此,电源永远不关闭,但记录单元中使用的 HDD 和 SSD 的存储容量是有限的。当需要更换整个存储设备时,它不会先断电。相反,它是热插拔的。这需要 Toshiba eFuse IC 的功能,该功能有助于保护电源线免受热插拔副作用的影响,例如常规电源浪涌、短路、过流、过压和浪涌电流抑制。此 eFuse IC 已通过 IEC62368-1 认证。

Camera Power Supply

图片制造商零件编号描述可供货数量价格查看详情
MOSFET N-CH 30V 4A SOT23FSSM3K376R,LFMOSFET N-CH 30V 4A SOT23F21676 - 立即发货$2.85查看详情
MOSFET N-CH 150V 9A 8SOPTPH5900CNH,L1QMOSFET N-CH 150V 9A 8SOP7363 - 立即发货$12.13查看详情
IC REG LINEAR 2.9V 300MA 4DFNCTCR3RM29A,LFIC REG LINEAR 2.9V 300MA 4DFNC0 - 立即发货$3.83查看详情
IC REG LINEAR 1.1V 200MA SMVTCR2EF11,LM(CTIC REG LINEAR 1.1V 200MA SMV0 - 立即发货$2.85查看详情
IC REG LINEAR 1.5V 200MA SMVTCR2EF15,LM(CTIC REG LINEAR 1.5V 200MA SMV3003 - 立即发货$2.85查看详情
IC REG LINEAR 1.8V 200MA SMVTCR2EF18,LM(CTIC REG LINEAR 1.8V 200MA SMV28420 - 立即发货$2.85查看详情
IC REG LINEAR 3.3V 200MA SMVTCR2EF33,LM(CTIC REG LINEAR 3.3V 200MA SMV138020 - 立即发货$2.85查看详情

Camera Storage Interface

图片制造商零件编号描述可供货数量价格查看详情
IC REG LINEAR 3.3V 200MA SMVTCR2EF33,LM(CTIC REG LINEAR 3.3V 200MA SMV138020 - 立即发货$2.85查看详情
IC REG LINEAR 1.8V 200MA SMVTCR2EF18,LM(CTIC REG LINEAR 1.8V 200MA SMV28420 - 立即发货$2.85查看详情

Recording Unit Storage Power

图片制造商零件编号描述可供货数量价格查看详情
IC ELECTRONIC FUSE 10WSONTCKE805NA,RFIC ELECTRONIC FUSE 10WSON4114 - 立即发货$19.37查看详情
IC ELECTRONIC FUSE 10WSONTCKE805NL,RFIC ELECTRONIC FUSE 10WSON3773 - 立即发货$19.37查看详情
发布日期: 2021-08-02
