服务器解决方案

Toshiba 的服务器解决方案提高了电源性能和保护能力

Toshiba 服务器解决方案图片Toshiba 的庞大产品阵容提供了满足当今服务器技术要求的解决方案。服务器对于大数据的未来和物联网革命至关重要。由于雾和云计算的出现,服务器的指数级增长将成为主要骨干之一。确保效率和性能最大化非常重要。服务器设计是一项复杂的任务,具有许多苛刻的要求,例如高效、强大的散热能力以及强大的保护和隔离能力。Toshiba 的解决方案通过 MOSFET、光电耦合器和电力线保护技术满足了这些要求。Toshiba 还提供广泛的晶体管和偏置电阻内置晶体管逻辑集成电路系列,它们非常适合服务器应用设计。

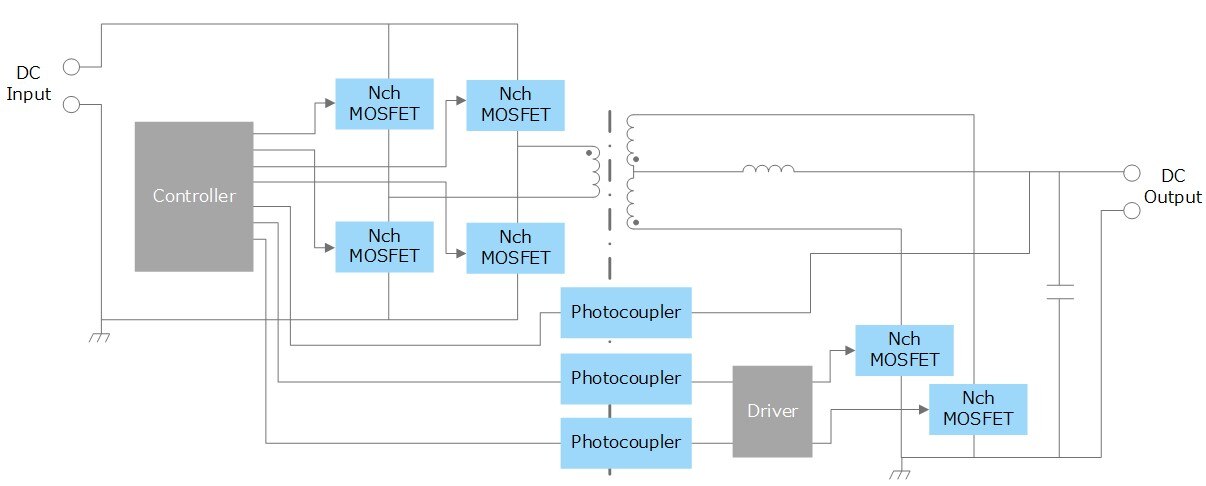

电源电路 -单击下面图片放大

Toshiba 电源电路示

电源 PFC 电路:功率 MOSFET

具有高耐压和低导通电阻的 MOSFET 适用于 DC/DC 电源的 PFC 电路。通过保持低导通电阻,可以将发热和电流消耗降至最低。通过减少输出电荷,还可以减少输出损耗。Toshiba 的 U-MOS IX 系列功率 MOSFET 使用高散热封装来进一步减少热量的产生。

功率反馈电路:光电耦合器

晶体管输出光电耦合器通常用于将电压反馈到 DC/DC 电源的初级。初级侧和次级侧需要通过不同电位的信号传输,而电隔离的光电耦合器是确保隔离的简单方法。IC 输出光电耦合器可以高速通信,以在电源电路中进行信号通信。此外,遵守每个国家/地区制定的安全标准也很重要,Toshiba 光电耦合器通过了 UL 1577 VDE: EN 60747-5-5、EN 62368-1 等认证,可为这一过程提供帮助。

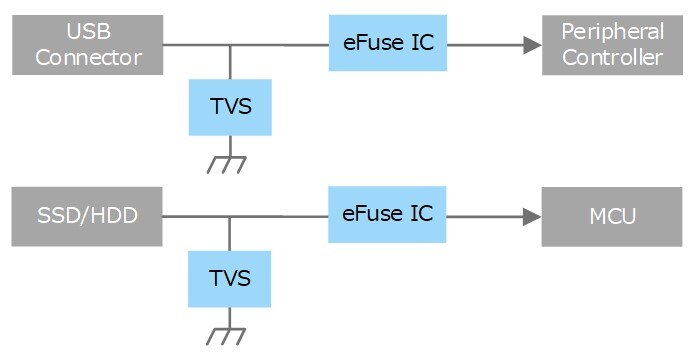

服务器接口电路 -单击下面图片放大

Toshiba 服务器接口电路图

电源线保护:eFuse IC、ESD 二极管等

Toshiba 最新的 eFuse IC 特别适用于具有热插拔要求的服务器设计中的 12 V 和 5 V 电源线保护。eFuse 可以有效保护设备免受浪涌(例如过压和过流)的影响。该系列具有多种保护功能,例如在单个封装中具有短路、过流、过压和浪涌电流抑制功能。这有助于改善整体保护,并提供 IEC 62368-1 来帮助鉴定完整的设计。此外,高 IPP ESD 保护二极管和 SBD 可以结合使用以提供强大的保护电路。

Toshiba 应用链接

特性和优势
  • 广泛的产品组合
  • 保持低导通电阻以产生最小的热量
  • 通过高效封装提高散热能力
  • 隔离栅上的光耦合
  • 提供应用说明和其他材料以帮助设计
  • 借助 eFuse 和光耦合器帮助达到保护标准(IEC-62368-1 等)

下面列出的零件表是 Toshiba 的建议

MOSFETS - Power Supply Circuits

图片制造商零件编号描述可供货数量价格查看详情
MOSFET N-CH 100V 90A 8SOPTPH3R70APL,L1QMOSFET N-CH 100V 90A 8SOP7975 - 立即发货$18.64查看详情
MOSFET N-CH 650V 57A TO247TK040N65Z,S1FMOSFET N-CH 650V 57A TO24776 - 立即发货$92.23查看详情
MOSFET N-CH 60V 6A 6UDFNBSSM6K341NU,LFMOSFET N-CH 60V 6A 6UDFNB4236 - 立即发货$5.62查看详情
MOSFET N-CH 60V 6A SOT-23FSSM3K341R,LFMOSFET N-CH 60V 6A SOT-23F137 - 立即发货$5.54查看详情
MOSFET N-CH 20V 500MA VESMSSM3K36MFV,L3FMOSFET N-CH 20V 500MA VESM408352 - 立即发货$2.69查看详情

Photocouplers - Power Supply Circuits

图片制造商零件编号描述可供货数量价格查看详情
OPTOISOLATR 5KV TRANSISTOR 4-DIPTLP785(GB,F)OPTOISOLATR 5KV TRANSISTOR 4-DIP27381 - 立即发货$6.32查看详情

LDO Regulators - Power Supply Circuits

图片制造商零件编号描述可供货数量价格查看详情
IC REG LINEAR 1.2V 300MA 4WCSP-FTCR3UG12A,LFIC REG LINEAR 1.2V 300MA 4WCSP-F4761 - 立即发货$5.45查看详情
IC REG LINEAR 5V 300MA 4WCSP-FTCR3UG50A,LFIC REG LINEAR 5V 300MA 4WCSP-F4950 - 立即发货$5.45查看详情

eFuse IC - Server Interface Circuit

图片制造商零件编号描述可供货数量价格查看详情
IC ELECTRONIC FUSE 10WSONTCKE805NA,RFIC ELECTRONIC FUSE 10WSON4114 - 立即发货$19.37查看详情
IC ELECTRONIC FUSE 10WSONTCKE805NL,RFIC ELECTRONIC FUSE 10WSON3773 - 立即发货$19.37查看详情

ESD Protection Diodes - Server Interface Circuit

图片制造商零件编号描述可供货数量价格查看详情
TVS DIODE 5.5VWM 16VC SL2DF2B7BSL,L3FTVS DIODE 5.5VWM 16VC SL221872 - 立即发货$0.98查看详情
TVS DIODE 5.5VWM 20VC SL2DF2B7ASL,L3FTVS DIODE 5.5VWM 20VC SL233943 - 立即发货$1.22查看详情
TVS DIODE 12.6VWM CST2CDF2S14P2CTC,L3FTVS DIODE 12.6VWM CST2C10011 - 立即发货$2.44查看详情

FET Driver ICs - Server Interface Circuit

图片制造商零件编号描述可供货数量价格查看详情
IC GATE DRVR HIGH-SIDE 6WCSPETCK401G,LFIC GATE DRVR HIGH-SIDE 6WCSPE61207 - 立即发货$8.79查看详情
IC GATE DRVR LOW-SIDE 6WCSPETCK402G,LFIC GATE DRVR LOW-SIDE 6WCSPE0 - 立即发货$8.79查看详情
发布日期: 2020-05-28
