DLP 技术工作原理

Texas Instruments 的 DLP 技术能够实现创新的光学解决方案，打破了现有终端设备格局，创造了新的市场。 DLP 芯片或数字微镜器件 (DMD) 是一个微镜阵列，可用于高速、高效、可靠的空间光调制。 DLP 技术不仅在消费投影领域领先，而且还重新定义了工业、医疗、电信、安全以及许多其他应用的面貌。 依托 TI 强大而易用的开发工具，客户能够缩短设计周期并打造出突破性的产品。

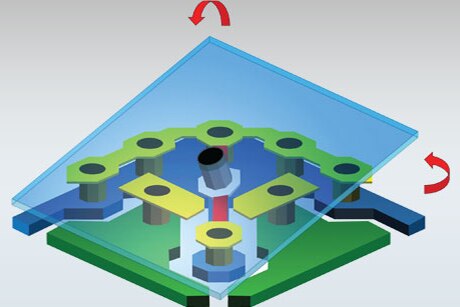

每个 DLP 芯片组的核心是一组称之为数字微镜器件 (DMD) 的高反射率铝微镜。 DMD 是一种电输入、光输出微机电系统 (MEMS)，可让开发人员进行高速、高效、可靠的空间光调制。 利用 TI 成熟的半导体制造能力，每个 DMD 都包含多达 200 万个独立控制的微镜，每个微镜之下都有一个关联的 CMOS 存储单元。 自从 1996 年 TI 售出第一个 DLP 芯片组以来，TI 已为全球客户生产了 3500 多万个 DMD。

在操作期间，DMD 控制器会为每个基础存储单元加载“ 1”或“ 0”。 接下来，施加微镜复位脉冲，让每个微镜围绕铰链静电偏转至约关联的 +/- 12° 状态。 由于两个弹簧尖端存在物理止动，因此这两个有效状态的偏转角非常可重复。 在投影系统中，+12° 状态对应于“开”像素，而 -12° 状态对应于“关”像素。 通过对每个微镜的开/关占空比进行编程，可产生灰度图案，并且可以复用多个光源以产生完整的 RGB 彩色图像。 在其他应用中，+/-12° 状态提供的是两个具有模式及其反相的通用输出端口。

为什么选择 DLP？

对于每个应用来说，通常可以使用多种技术来解决眼前的工程难题。 在某些应用中，将光与 DLP 技术智能地结合在一起，可以实现全新的突破性解决方案，这些解决方案可以通过非接触光学方法取代传统的物理、化学或其他“高接触”技术。 对于其他使用光学技术的客户来说，DLP 技术让这些客户获得独特的技术能力、可靠的供应链、广泛的支持基础架构以及更低的总拥有成本，从而实现更高的性能提升。 对于使用像硅基液晶 (LCoS)、液晶显示器 (LCD)、扫描激光器和其他 MEMS 器件之类其他空间光调制器的客户来说，这只是转而使用 Texas Instruments DLP 技术众多原因中的几个。

高级光控制

适合工业应用的、无比快速的模式率与紫外和红外芯片产品组合的组合。
