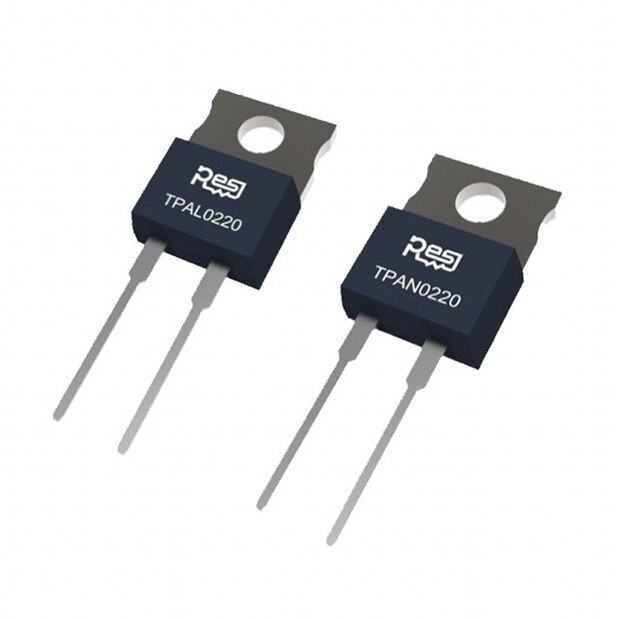

TPAN0220/TPAL0220 系列 TO220 封装大功率电阻器

RESI TPAN0220 和 TPAL0220 是 TO-220 无感大功率电阻。TO-220 晶体管外形封装是一种通孔封装，常用于大功率晶体管、中小尺寸集成电路、功率电阻等。使用适当的散热器，TPAN0220 系列的额定功率可达 50 W，TPAL0220 系列的额定功率可达 35 W。产品经过优化的工艺设计，具有优异的长期稳定性、低温度系数、高散热、低热阻、低电流噪声等特点，使其得到广泛应用。

TPAN0220 和 TPAL0220 系列电阻器采用法兰，以便更好地散热，以平衡电路的热特性。它们通常设计用于电流测量、能量吸收、放电、RC 吸收、高速开关、高频传输电路、电压调节、恒功率负载和低能量脉冲负载。其行业应用包括工业激光焊接设备、测试设备、仪器仪表 UPS、电动汽车和开关电源。

作为纯加热元件，TO 封装电阻器将所有电能转化为热能，表现为温度升高。当电阻器长期在高温下工作时，电阻器的电气性能和寿命都会减弱。因此，在大功率应用中控制电阻器的发热温度，必须考虑电阻器的散热问题。

安装 TPAN 和 TPAL 时，需要在电阻法兰与散热器接触的底部印刷导热硅脂，或者添加额外的导热垫片，以减少电阻法兰表面与散热器之间的间隙。散热片保证良好的导热性。
