通过 EtherCAT 控制的安全驱动系统的功能安全

Renesas 的 FSoE 控制参考设计具有带安全工业网络控制功能的安全电机驱动器

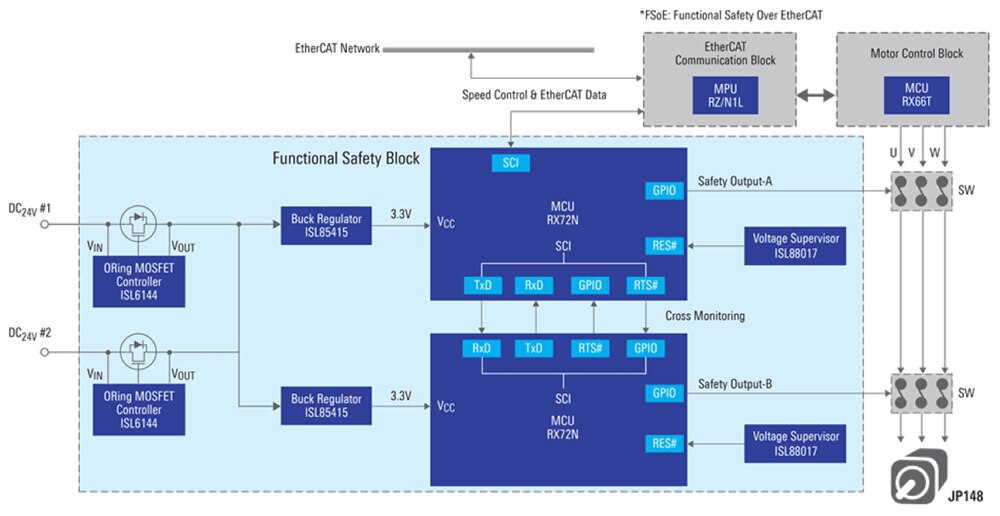

Renesas 的 FSoE 控制安全性驱动系统图片Renesas 支持功能安全性的 EtherCAT (FSoE) 控制安全驱动器包括两个独立的 RX72N 32 位微控制器 (MCU),如果系统处于意外状态,则控制得以维持,并且可以安全地切断电机的电源。FSoE 安全网络是工业系统中最著名的安全协议之一。

来自安全传感器或安全可编程逻辑控制器 (PLC) 的安全数据(例如紧急停止)通过 EtherCAT 通信模块传输。这两个 RX72N MCU 分别检查此安全数据,并且如果其中一个显示紧急情况,则一个(或两个)RX72N MCU 可以切断电机电源以避免危险情况。

安全控制块由两个 RX72N MCU 组成,它们管理电机紧急情况、停止控制和安全协议数据处理。根据国际安全标准 (IEC 61508, ISO 13849-1),系统中需要冗余。两个 RX72N MCU 可以实现这种冗余。每个 RX72N MCU 都执行相同的过程,并且可以通过交叉监控接口进行相互检查。

Renesas 支持安全控制块所需的软件,例如自测软件和控制软件系统(自测软件套件和 SIL3 系统软件套件)。通过使用这些安全解决方案,客户可以缩短其开发和认证时间并降低成本。通过将功能安全块与非安全块(网络设备或电机控制设备)分开,客户可以轻松地设计其应用程序。

特性
  • RZ/N1L MPU
    • 具有 Arm® Cortex®-M3 内核的工业以太网 MPU
  • RX66T 单片机
    • 160 MHz RXv3 MCU,具有先进的电机控制功能,非常适合工业、家用电器和机器人应用中的电机控制
  • RX72N MCU
    • 具有最高性能的 RX 旗舰 MCU
    • RXv3 内核具有高性能,并在 240 MHz 下运行
  • ISL85425 降压稳压器
    • 具有集成式高端 FET 的 0.5 A 稳压器
    • 支持 3 V 至 36 V 输入电压范围以实现降压输出
  • ISL6144 ORing MOSFET 控制器
    • 高压 ORing MOSFET 控制器
  • ISL88017 电压监控器
    • 六个引线电压监控器引脚可选电压跳变点
