易燃气体泄漏探测器

Renesas 的致胜组合参考设计对于工业和家庭应用来说都是非常有用的系统。

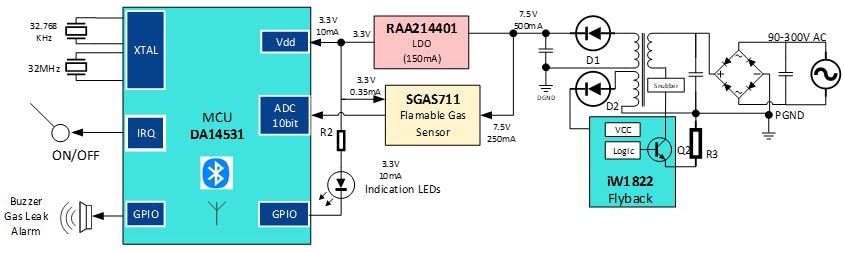

Renesas 的易燃气体泄漏探测器图片Renesas 的易燃气体泄漏探测器是一项成功的组合参考设计。它是交流供电的独立系统,具有智能连接功能,使用了Bluetooth® Low Energy (LE) 5.1 通信来探测易燃气体的泄漏。这项致胜组合参考设计对于工业和家庭应用来说都是非常有用的系统。在该系统中,具有内置 Bluetooth LE 通信、DC/DC 模块和 10 位 ADC 的单微控制器 (MCU),有助于快速轻松地打造一个安全系统。此外,基于 1200 V 内置双极结型晶体管 (BJT) 的 AC/DC 系统可用于任何工业电力线系统。

特性
  • iW1821 开关模式电源 (SMPS) IC 卡具有非常高的 AC 工作范围
  • 用于探测和连接的单 MCU + Bluetooth LE 5.1 芯片
  • 内置 900 V BJT,隔离反激式 AC/DC
  • 为 Bluetooth LE 连接提供 LED 指示
  • 使用蜂鸣器来警示气体泄漏引起的安全/安保风险
  • DA14531MOD Bluetooth LE 模块
    • SmartBond TINY™ 模块,带有体积小、功耗低的 Bluetooth 5.1 SoC
  • 独立的壁挂式系统尺寸非常小,部件数量少
  • SGAS711 气体传感器
    • 易燃气体传感器:甲烷、丙烷、氢气和液化石油气
  • RAA214401 线性稳压器 (LDO)
    • 150 mA 宽输入范围超低静态电流线性稳压器
  • iW1822 PWM 控制器
    • 900 V AccuSwitch™ AC/DC 数字式原边转换器,适用于高达 18 W 的工业应用
应用
  • 液化石油气 (LPG) 泄漏探测
  • 工业气体泄漏探测

DA14531MOD Bluetooth® LE Module

图片制造商零件编号描述可供货数量价格查看详情
RF TXRX MOD BT TH SMDDA14531MOD-00F01002RF TXRX MOD BT TH SMD137831 - 立即发货$45.34查看详情

SGAS711 Gas Sensor

图片制造商零件编号描述可供货数量价格查看详情
SENSOR FLAMMABLE GAS VOLTAGE OUTSGAS711SENSOR FLAMMABLE GAS VOLTAGE OUT0 - 立即发货See Page for Pricing查看详情

RAA214401 Linear Regulator

图片制造商零件编号描述可供货数量价格查看详情
40V LOW IQ LDO, 3L SOT-23, T&R 3RAA2144014GP3#JA040V LOW IQ LDO, 3L SOT-23, T&R 39965 - 立即发货$15.47查看详情
发布日期: 2021-09-28
