USB Type-C
连接器解决方案

USB Type-C 数据速率高达 10 Gbps 且功率高达 100 W,是能适应所有下一代产品的全新连接器。 该器件专门针对新兴产品设计,具有丰富的接口能力并支持“备用模式”。 结合这些功能改进,USB Type-C 连接器的设计更简单且其插头和电缆方向均完全可逆,因此更方便消费者使用,有助于获得真正的即插即用体验。 - 了解详情

NXP USB Type-C 是一个被称为“终极连接器”的全新连接器标准,允许多功能信号(如 USB、显示端口等)通过小外形尺寸、紧凑、高可靠性的连接器。 从 5Gps USB3 信号到未来预计的 20Gbps 的信号,均可在该连接器上实现传输。

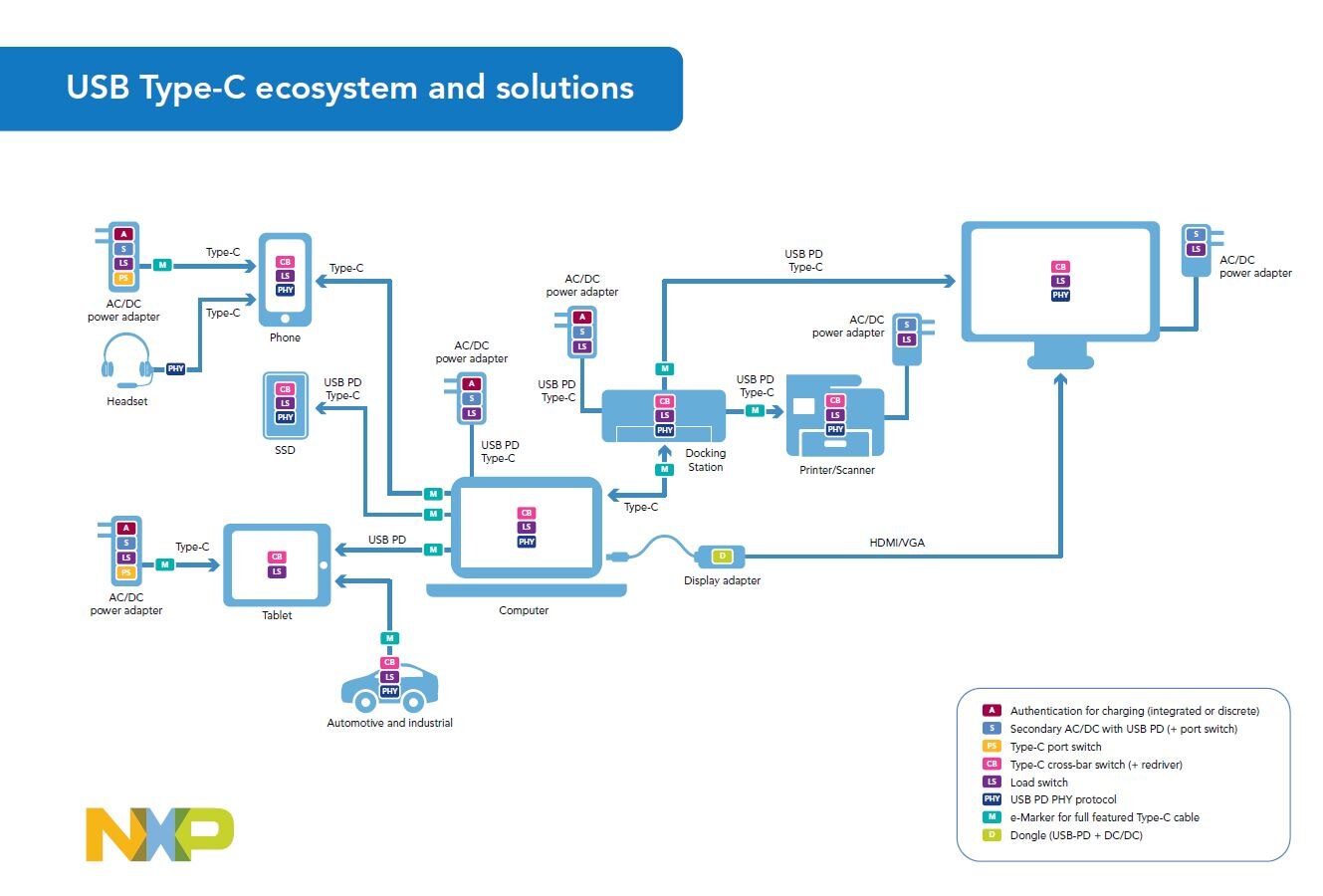

USB Type-C 生态系统和解决方案图USB Type-C 的数据速率更快,高达 10 Gbps,且功率高达 100 W,是能适应所有下一代产品的全新连接器。 该器件专门针对新兴产品设计,具有丰富的接口并支持“备用模式”。 NXP 在这一新兴市场中的价值定位是提供业内最佳的解决方案组合:

  • USB 供电
  • 交叉开关
  • 微控制器
  • 身份验证
  • AC/DC 适配器元器件
  • 负载开关和 ESD/EMI 解决方案



特性和优势

无缝连接

  • 超高速信号传输可支持不断增长的数据和视频内容
  • USB 具备领先其他技术并成为主要/标准连接器的良好潜力

一体适用

  • 更小巧的简洁外形尺寸设计
  • 完全可反转的插头方向和电缆方向
  • 数据、视频和电源皆通过一个连接器传输

超前充电

  • 快速充电
  • USB-PD 标准中定义的多路输出电压
  • 支持能源之星等国际能源法规
  • USB 性能可扩展性

内置安全连接

  • 实现许可收入保护(防伪造/防克隆)
  • 保证外设安全品牌和 IP 保护
  • 支持新的使用实例(DRM 保护、快速安全充电)

什么是 USB Type-C AC/DC 解决方案以及为什么选择 NXP?

什么是 USB PD / Type-C AC/DC 解决方案?
NXP 的高能效 GreenChip QR/DCM 反激式控制器 TEA1836 结合 NXP 同步整流器 TEA1892,可保证最高的能效以及非常低的待机功耗。

为什么需要 NXP USB Type-C MCU?
USB-PD 标准中定义的多路输出电压为满足能源之星、美国能源部 (DoE) 法规和欧盟行为准则 (CoC) 等能源法规带来了挑战。 NXP 的 GreenChip 解决方案有助于满足这些要求。

为什么选择 NXP?
NXP 在电源领域的高能效、低功耗待机解决方案方面拥有良好的业绩,并且凭借当前推出的 TEA1836 和 TEA1892 产品再次领先业界。

TEA1836 – GreenChip SMPS 控制 IC

TEA18362T 是用于低成本开关模式电源 (SMPS) 的控制器 IC。 它适用于 DCM / QR 反激式拓扑结构。 内置式绿色功能可在所有功率水平下实现高能效。

详细了解 TEA1836 系列
TEA1836 图

特性和优势

  • 适用于低成本应用的 SMPS 控制器 IC
  • 广泛的电源电压范围(高达 30 V)
  • 集成高电压启动
  • 启动期间连续 VCC 稳压,通过 HV 引脚保护,允许最小 VCC 电容器值
  • 猝发模式下减少了光电流,实现低空载功耗
  • 所有工作模式下的工作频率都在可听范围之外
  • 集成式 X 电容器放电
  • 可调软启动
  • 通过 PROTECT 引脚实现省电模式
  • 正常工作期间的低电源电流(0.6 mA,无负载)
  • 猝发模式下非开关状态期间低电源电流 (0.2 mA)
  • 波谷开关操作将开关损耗降至最低
  • 具有固定最小峰值电流的降频功能可在低输出功率水平下保持高能效
  • 独立于市电电压的过功率保护 (OPP)
  • 过热保护 (OTP)
  • 集成过功率超时
  • 使用消磁检测的连续模式保护
  • 精确的过压保护 (OVP)
  • 闩锁保护通用输入;与系统过热保护 (OTP) 配合使用
零件编号 描述 规格书
TEA1836 IC CTRLR SMPS DCM/QR 8SOIC TEA1836 规格书链接 TEA1836 产品页

关闭

TEA1892 – GreenChip 同步整流器控制器

TEA1892TS 是适用于开关模式电源的新一代同步整流器 (SR) 控制器 IC 的一员。 该控制器高度集成,可以非常少的外部元器件设计高性价比的电源。

详细了解 TEA1892 系列

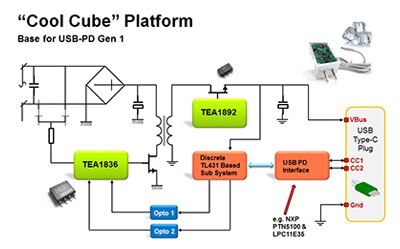

TEA1892 图

特性和优势

  • 精确的同步整流功能
  • 宽电源电压范围 (8.5 V – 38 V)
  • 高度集成,所需的外部元器件非常少
  • 驱动器输出电压高 (10 V),能驱动所有品牌的 MOSFET,达到最低 RDSon
  • 可选择的驱动级稳压水平
  • 低电流消耗
  • 从空载到满载的高系统能效
  • 欠压保护 (UVP)
零件编号 描述 规格书
TEA1892 IC REG CTRLR FLYBK ISO PWM TEA1892 规格书链接 TEA1892 产品页

关闭

什么是信号开关以及为什么选择 NXP?

什么是信号开关?
开关可提供信号多工或解多工功能,以将传输的信号重新定向到相同的连接端口(多工开关)或不同的连接端口(解多工开关)。

为什么需要信号开关?
对于支持“备用模式”或“插头可翻转”功能的 type-C 连接器,将使用多工或解多工开关功能,或者有时将这些功能合并,形成交叉点开关。

为什么选择 NXP?
信号开关没有信号再生功能,它在晶体管层工作,以重新确定信号传递方向。 开关架构设计会高度影响旁通的信号完整性。

NXP 的信号开关可提供同类最佳高性能特性:

  • 高信号带宽
  • 低回波损耗
  • 低串扰
  • 低抖动干扰

USB Type-C 应用的开关概述

CBTL02043 – 10 GHz 高带宽开关

NXP 采用独特的设计技术,将开关的阻抗降至最小,从而使观察到的通过开关的衰减可忽略不计,并且根据高速串行接口的需要,将通道到通道间的偏移和串扰降至最小。

详细了解 CBTL02043 系列

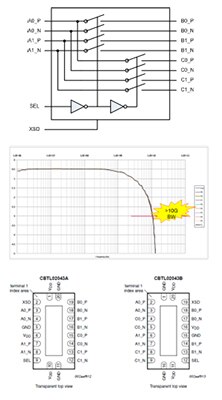

CBTL02043 图

特性和优势

  • 2 个双向差分通道,2 : 1 多路复用器/解复用器
  • PCIe Gen3 8 Gbit/s 高速信号切换
  • 高带宽: -3 dB 时 10 GHz
  • 低插入损耗:
    • 100 MHz 时 -0.5 dB
    • 4.0 GHz 时 -1.3 dB
  • 低回波损耗: 4 GHz 时 -13.5 dB
  • 低串扰: 4 GHz 时 -35 dB
  • 低断开状态隔离: 4 GHz 时 -20 dB
  • 低对内偏移: 5 ps(典型值)
  • 低对间偏移: 最大 35 ps
  • VDD 工作范围: 3.3 V ±10 %
  • 用于省电模式的关断引脚 (XSD)
    • 待机电流小于 1 µA
  • ESD 容差:
    • 2000 V HBM
    • 1000 V CDM
  • DHVQFN20 封装

应用

  • 以低信号衰减实现高速差分信号路由
    • PCIe Gen3
    • DisplayPort 1.2
    • USB 3.1
    • SATA 6 Gbit/s
零件编号 描述 规格书
CBTL02043 IC 多路复用器/解复用器 2:1 PCI 20DHVQFN CBTL02043 规格书链接 CBTL02043 产品页

关闭

CBTL04GP043 – 用于 USB Type-C 连接器的交叉开关

新的 USB Type-C 连接器最初基于现有的 USB 3.0 和 USB 2.0 技术而构建,旨在帮助实现更纤薄、更时尚的产品设计。

详细了解 CBTL04GP043 系列

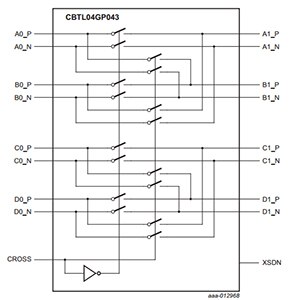

CBTL04GP043 图

特性和优势

  • 4 通道双向交叉开关
  • CROSS 引脚的输入:
    • 对于输入和输出端口连接直通,CROSS 为 LOW
    • 对于输入和输出端口之间的交叉连接,CROSS 为 HIGH
  • 当 XSDN 为 LOW 时,开关处于低功耗休眠模式
  • 低导通电阻: 11 Ω(典型值)
  • 带宽: VIC = 2.2 V 时 8.5 GHz(典型值)
  • 低插入损耗: 2.5 GHz 时 -1.5 dB;100 MHz 时 -1 dB
  • 低回波损耗: 2.5 GHz 时 -20 dB
  • 低断开状态隔离: 2.5 GHz 时 -16 dB;100 MHz 时 -40 dB
  • 低 DDNEXT 串扰: 2.5 GHz 时 -20 dB
  • VIC 共模输入电压 VIC: 0 V 到 VDD
  • 差分输入电压 VID: 1.4 V(最大值)
  • 对内偏移: 5 ps(典型值)
  • 支持从 2.7 V 至 3.5 V 的电源电压范围
  • 在这些开关的所有 I/O 引脚上都提供反向电流保护
  • 所有通道都支持轨至轨输入电压
  • XFBGA28 2 mm x 4 mm x 0.5 mm 封装,0.5 mm 间距
  • ESD: 2000 V HBM;750 V CDM
  • 工作温度范围: -20°C 至 +85°C
零件编号 描述 规格书
CBTL04GP043 IC SW 4CH CROSSBAR 28XFBGA CBTL04GP043 规格书链接 CBTL04GP043 产品页

关闭

CBTL08GP053 – USB Type-C 组合开关

CBTL08GP053 是 USB Type-C 高性能交叉开关 IC,用于 Type-C 连接器接口高速无源开关应用。 该器件可进行响应各种接口标准的高速差分信号切换: USB3.1 (10 Gbps)、DP1.3 (8.1 Gbps)、PCI Express 3.0 (8 Gbps) 等。 该器件支持 Type-C 接口上的单端信号切换。 此外,还支持 AUX 和其他专用信号的边带切换,以便在 SBU1 和 SBU2 上传输。

详细了解 CBTL08GP053 系列

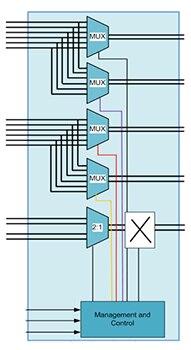

CBTL08GP053 图

特性和优势

  • 应用在支持备用模式的平台中,以在 USB Type-C 连接器上传输多个高速信号
  • 支持高达 5.4 Gbps 的数据速率
  • 支持多种使用实例
    • USB3
    • USB3,DP 1/2/4 通道
    • USB3,PCIe(1 通道)
  • 高速多路复用器目标规格
    • 双向使用支持(多路复用器或开关)
    • -3dB BW: >5 GHz
    • 插入损耗: 2.7 GHz 时 1.3 dB
    • 隔离: 2.7 GHz 时 25 dB
    • 回波损耗: 2.7 GHz 时 18 dB
    • 串扰: 2.7 GHz 时 35dB
  • 高速和边带多路复用器支持(通过 I2C 控制)
  • 边带多路复用器通过控制引脚提供反向电流保护,可处理最高 5V 电压(轨至轨信号)
  • 单 3.3V 电源
  • 有源电流消耗约 500 uA
  • ESD 2kV HBM,500V CDM
  • 36 焊球 BGA,0.4 mm 间距
零件编号 描述 规格书
CBTL08GP053 USB Type-C 高性能交叉开关 IC - -

关闭

什么是 USB Type-C 负载开关以及为什么选择 NXP?

什么是 Type-C 负载开关产品?
设计用于自动隔离系统与故障源或负载的高级单向 N 沟道电源开关。 该器件包含欠压保护、反向电流保护、过热保护、可编程过压保护和/或可编程限流

为什么需要 Type-C 负载开关?
Type-C 负载开关可为 2 种主要使用实例提供保护:

  • 正在充电的笔记本电脑是消费者使用实例。 负载开关可保护系统不受壁式适配器或外部电源故障以及反向连接器插件的 OVP 电涌的影响。
  • 供电使用实例是笔记本为外部负载供电(如 On-The-Go)。 负载开关可保护系统不受故障负载或插反的连接器插件造成的过流、短路和反向电流的影响。

为什么选择 NXP?
NXP 提供易于实施、强大且经济实惠的各种封装解决方案。

NX20P5090 – 5 A/20 V 可编程 OVP 电源开关

该器件包括欠压锁定、过压锁定、反射电流保护和超温保护电路,设计用于当出现故障时自动隔离电源开关端子。

详细了解 NX20P5090 系列
NX20P5090 图
  • 工作电压为 2.5 至 20 V
  • 低导通电阻: Ron 典型值 30 mΩ
  • 能耐受 30 V 的 VINT/VBUS 引脚
  • 反向电流保护
  • 可编程过压保护
  • 欠压保护 (2 V)
  • 125C 时过热保护
  • 1.8 V 控制逻辑(启用/禁用)
  • 带 15 ms 去抖的压摆率控制
零件编号 描述 规格书
NX20P5090UKAZ 高压 USB PD 电源开关 - NX20P5090UKAZ 产品页

关闭

NX5P3090 – 3 A 可调限流电源开关

该器件包含欠压锁定、过热保护电路和反向电流保护电路,能在发生故障时自动隔离开关端子。

详细了解 NX5P3090 系列

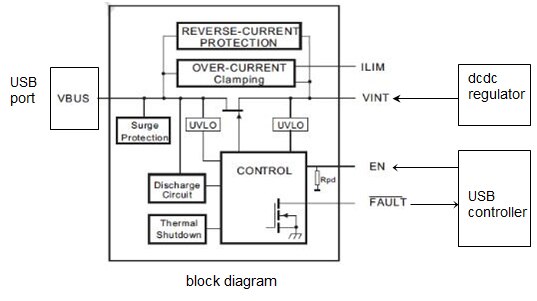

NX5P3090 图
  • 工作电压为 3.0 至 5.5V(20V 可选)
  • 低导通电阻: Ron 典型值 30 mΩ
  • 能耐受 30 V 的 VINT/VBUS 引脚
  • UVLO 保护
  • 反向电流保护
  • 可调限流:0.5 至 3.0 A
  • 100 V 浪涌保护
  • 有源放电电路
  • 125C 时过热保护
  • 1.8 V 控制逻辑(启用/禁用)
  • 软启动打开,受控压摆率
零件编号 描述 规格书
NX5P3090 USB PD 和 type C 限流电源开关 NX5P3090 规格书链接 NX5P3090 产品页

关闭

NX5P2190 – 2 A 负载开关,带 OCP/OVP/OTP

该器件包括欠压和过压锁定、过流、过热、反向偏置以及涌流保护电路。

详细了解 NX5P2190 系列

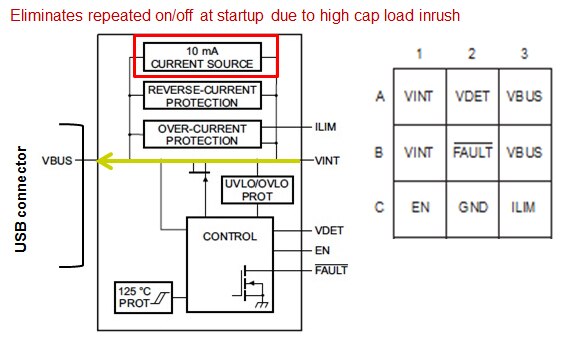

NX5P2190 图
  • 在 VBUS 上提供高达 30 V 的隔离/保护
  • 工作电压为 3.0 - 5.5 V
  • 可调限流: 0.2A – 2.0 A
  • 低导通电阻: Ron 60 mΩ
  • 软启动打开,受控压摆率
  • 过压/欠压保护
  • 125C 时过热保护
  • 反向偏压电流保护
零件编号 描述 规格书
NX5P2190 IC ADV 电源开关高压侧 9WLCSP NX5P2190 规格书链接 NX5P2190 产品页

关闭

NXP USB Type-C MCU

什么是 NXP USB Type-C MCU?
高性价比、小巧、低功耗的业界领先微控制器。

为什么需要 NXP USB Type-C MCU?

  • 功率协商
  • 恰当的定时和响应
  • 支持不同的协议和切换
  • 符合规范
  • 身份验证

为什么选择 NXP?

  • 广泛的高性能 MCU
  • 内部 USB-PD 固件
  • 完全合规的整体解决方案,一站式采购
  • 能够灵活集成主要的功能 – USB Type-C 和传感器中枢或嵌入式控制器,因此能减少 BOM 成本

LPC1115 – 系统独立式 MCU

LPC1110/11/12/13/14/15 是基于 ARM Cortex-M0 的低成本 32 位 MCU 系列产品,设计用于 8/16 位微控制器应用,拥有高性能、低功耗、简单指令集和存储器寻址能力,代码长度相比现有 8/16 位架构更短。

详细了解 LPC1115 系列

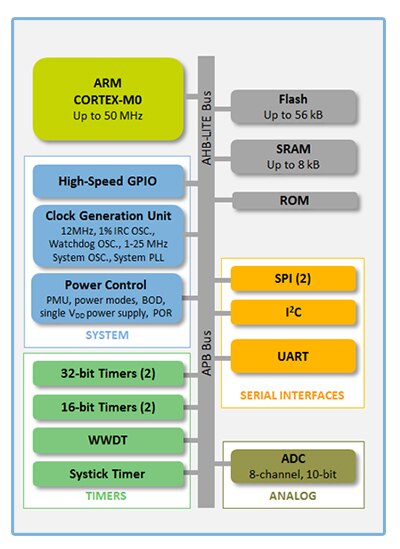

LPC1115 图
  • 低成本
  • 低功耗
  • 小尺寸
    • TFBGA48 (4.5 x 4.5 x 0.7mm)
  • ARM Cortex-M0 (50 MHz)
  • 64 KB 闪存
  • 8KB RAM
  • 10 位 ADC
  • 42 个 GPIO
零件编号 描述 规格书
LPC1115 IC MCU 32 位 48LQFP LPC1115 规格书链接 LPC1115 产品页

关闭

LPC54102 – 系统集成 MCU

强大的电源管理,带片载电源开关和电容器,以更少的外部元器件优化能效

详细了解 LPC54102 系列

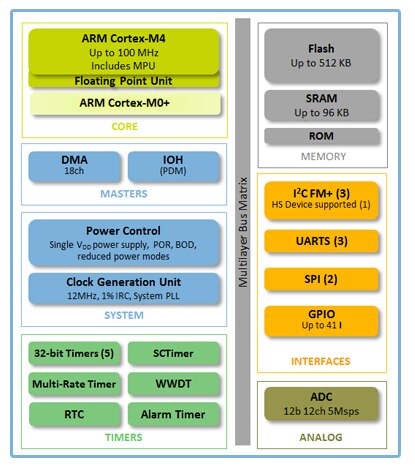

LPC54102 图
  • M4 & M0+ 运行高达 100 MHz
  • 512 KB 闪存,104 KB RAM
  • 对于 M4,<100 uA/MHZ;对于 M0+,<60 uA/MHz
  • 传感器接口,可实施 PDM 并实现低功耗 VAD 侦听器 (<800 uA)
  • 从休眠中唤醒 < 2.5 us
  • 灵活的定时器
  • 3 x I2C、2 x SPI、41 个 GPIO
  • 前沿封装技术
  • 提供完整的外设驱动器集和传感器中枢框架
  • 3.28 x 3.28 x.5 mm 49 WLCSP,LQFP
零件编号 描述 规格书
LPC54102 IC MCU ARM 512KB 闪存 49WLCSP LPC54102 规格书链接 LPC54102 产品页

关闭

LPC11U35 – USB MCU

LPC11U35 配备高度灵活的可配置全速 USB 2.0 器件控制器,带来了无与伦比的设计灵活性,实现了与当今要求苛刻的连接解决方案的无缝集成。

详细了解 LPC11U35 系列

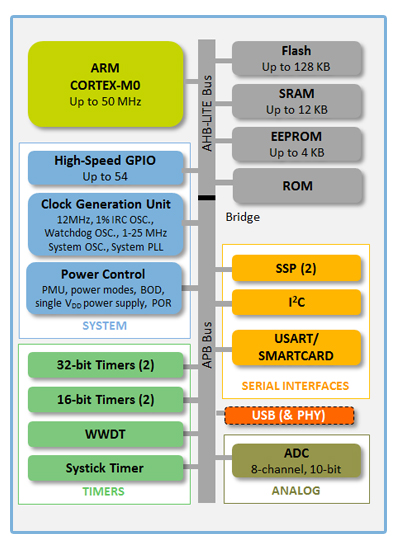

LPC11U35 图
  • 低成本、低功耗
  • 低成本
  • 集成 EEPROM
  • 64 KB 闪存
  • 12 KB RAM
  • 4 KB EEPROM
  • 26/40 个 GPIO
  • USB
  • HVQFN33 5 mm x 5 mm
零件编号 描述 规格书
LPC11U35 IC MCU ARM 64KB 闪存 33HVQFN LPC11U35 规格书链接 LPC11U35 产品页

关闭

什么是 USB 供电以及为什么选择 NXP?

什么是 USB PD?
USB PD 表示 USB 供电,即通过 USB 连接提供 USB 数据线路,并从主机向设备供电,或者从设备向主机供电。 USB PD 2.0 通过连接器可实现 5A 和 20V 的最大供电电流,通过 USB 电缆可实现 3A 和 20V 的最大供电电流。

USB PD 协议还用于与系统进行外设特征通信,以建立链接操作

为什么需要 USB PD?
USB PD 可实现比传统 USB 规范更高的电力传输。

Type-C 电缆适配器和全功能 Type-C 电缆电子标记,可通过 PD 协议信号进行产品和/或电缆功能信息通信。

备用模式支持通过 Type-C 传输非 USB 数据。

为什么选择 NXP?
NXP 可提供最佳性价比的优化系统分区产品。

NXP 的 USB PD 产品和 PD 固件具有强大的兼容性和完整的功能,适用于:

  • USB PD 2.0 物理层控制器
  • USB 有源电缆或电缆适配器控制器
  • USB Type-C 全功能电缆电子标记
  • USB Type-C CC 逻辑控制器

PTN5150 – CC 逻辑控制器

USB PD PHY 和协议功能、电缆/插头检测和指示、VCONN 开关

详细了解 PTN5150 系列

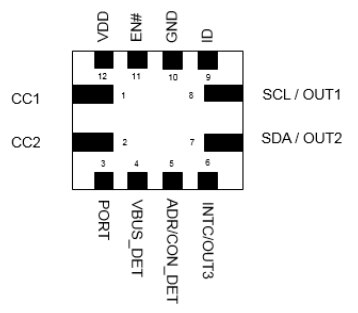

PTN5150 图
  • CC 逻辑控制支持插头检测、方向检测、角色识别和充电电流检测
  • 支持 USB ID(OTG) 输出
  • 可选择的双角色或仅设备控制
  • 支持 VCONN PFET 控制
  • 工作电流: < 40uA
  • 关断电流: 5uA
  • VDD 电源电压范围: 2.7 V 至 5.5 V
  • 小巧纤薄的 X2QFN12 封装(1.6 mm x 1.6 mm x 0.35 mm,0.4 mm 间距)
零件编号 描述 规格书
PTN5150 CC 逻辑控制器 PTN5150AHXZ 规格书链接 PTN5150AHXZ 产品页

关闭

PTN5100 – USB Type-C PD PHY 和协议 IC

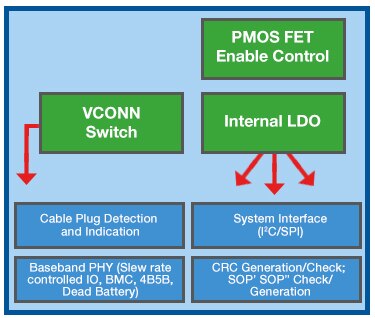

PTN5100 是单端口 USB Type-C 供电 PHY 和协议 IC,可为系统 PD 端口政策控制器(政策引擎和设备政策管理器、可选模式控制器)提供 Type-C 配置通道接口和 USB PD 物理和协议层功能。

详细了解 PTN5100 系列
  • 应用 – USB 供电
  • 通过 SPI 或 I2C 接口可灵活配合 NXP 或任何第三方 MCU 进行工作
  • 电源控制和相关功能
    • 用于本地供电的 VBUS (3.7-25V)
  • 基带 PD 功能
    • Type-C 电缆/插头检测和指示(主机、设备和双角色模式支持)
    • USB PD 基带 PHY - BMC、4B5B、前导、SOP、SOP’、SOP’’ 和 EOP 生成/接收、CRC 生成/检查、GoodCRC 响应
    • VCONN 低 RON 开关(最高达 5W)
    • I2C 或 SPI 从接口
    • 电源选项 – VBUS 或 VDD/VIO
    • 封装 HVQFN20 4mm x 4mm,0.4 mm 间距
零件编号 描述 规格书
PTN5100BSZ USB Type-C 供电 PHY 和协议 IC,SPI PTN5100BSZ 规格书链接 PTN5100BSZ 产品页
PTN5100DBSBZ USB Type-C 供电 PHY 和协议 IC,SPI PTN5100DBSBZ 规格书链接 PTN5100DBSBZ 产品页

关闭

什么是 USB Type-C 接口保护解决方案以及为什么选择 NXP?

什么是 Type-C 接口保护解决方案?
NXP 提供 ESD 保护和带集成 ESD 保护的共模滤波器,适用于新型 USB Type-C 连接器。

为什么需要 Type-C 接口保护解决方案?
由于 USB 是外部接口,所以需要 ESD 保护来实现系统级的 ESD 稳健性。 需要共模滤波器来避免 SuperSpeed USB 和重叠的 GSM/LTE/WiFi 频率之间的干扰,这在便携式设备的无线连接中会用到。

为什么选择 NXP?
NXP 提供 ESD 保护,它可提供支持射频信号一致性和真正的系统级 ESD 的独特组合。 NXP 的共模滤波器可提供超高带宽的共模抑制,涵盖所有临界噪声频率的强抑制。

PUSB3FR4 – 超低箝位的 4 线保护设备

该设备设计用于保护高速接口不受静电放电 (ESD) 影响,如 10 Gbps 的 SuperSpeed USB 3.1、高清多媒体接口 (HDMI)、DisplayPort、外部串行高级技术附件 (eSATA) 和低压差分信号 (LVDS) 接口。

详细了解 PUSB3FR4 系列

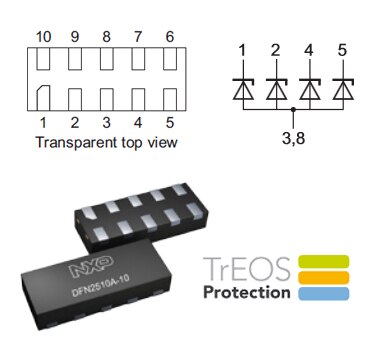

PUSB3FR4 图
  • 单向 ESD 保护设备(保护四条线)
  • 用于信号线的超低 ESD 二极管电容 (0.29 pF)
  • 超低箝位电压
  • IEC 61000-4-2 ± 15 kV 接触和空气放电时的 ESD 稳健性
  • Rdyn (TLP, 10A) 典型值 = 0.27 Ohm
  • DFN2510A-10/SOT1176
  • 移动应用的压降测试稳健性
  • 超低电容类别中行业领先的系统 ESD 保护和 8/20 浪涌稳健性 (+/- 7 A)
零件编号 描述 规格书
PUSB3FR4 TVS 二极管 3.3VWM 3VC 10XSON PUSB3FR4 规格书链接 PUSB3FR4 产品页

关闭

PUSB3FR6 和 PUSB3AB6 – 超低箝位的 6 线保护设备

该设备设计用于保护高速接口不受静电放电 (ESD) 的影响,如 SuperSpeed 和 Hi-Speed USB 组合、SD 存储卡 3.0 和 Thunderbolt 接口。

详细了解 PUSB3FR6 系列

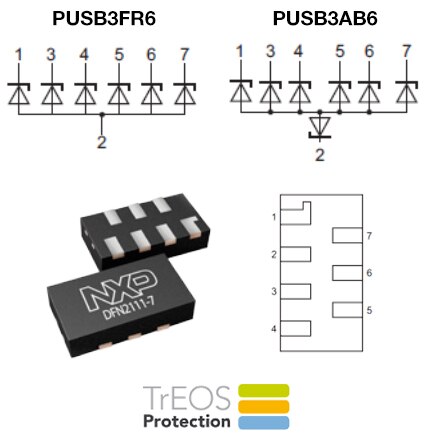

PUSB3FR6 图
  • 单向 ESD 保护设备(6 x 轨至轨)
  • 超低 ESD 二极管电容(AB: 0.15 pF;FR: 0.35 pF),适用于信号线
  • 超低箝位电压
  • IEC 61000-4-2 ± 15 kV 接触和空气放电时的 ESD 稳健性
  • Rdyn (TLP, 10A) 典型值 = 0.29 (FR);0.4 (AB) 欧姆
  • DFN2111-7/SOT1358 封装
  • 超低电容类别中行业领先的系统 ESD 保护和 8/20 浪涌稳健性 (+/- 7 A)
  • 移动应用的压降测试稳健性
零件编号 描述 规格书
PUSB3FR6 TVS 二极管 3.3VWM 3VC 7XSON PUSB3FR6 规格书链接 PUSB3FR6 产品页
PUSB3AB6 TVS 二极管 3.3VWM 6VC 7XSON PUSB3AB6 规格书链接 PUSB3AB6 产品页

关闭

什么是 USB 信号调节器以及为什么选择 NXP?

什么是 USB 信号调节器?
信号调节器是一种有源信号再生器,它利用均衡器和放大器重整旁通信号,以消除抖动并重新打开差分信号眼图,实现更长的通道传输并降低误码率。

为什么需要 USB 信号调节器?
Type-C 连接器使用实例需要通过连接器、Type-C 开关和较长的迹线长度传输或接收 USB3 信号。 USB3 转接驱动器可以改善信号眼图,扩展连接距离,并帮助通过合规性测试。

为什么选择 NXP?
NXP 可提供全套从单通道、双通道到四通道配置的不同封装 USB3.0 信号调节器。

NXP 的信号调节器具备高性能特性:

  • 可编程均衡器和幅度设置
  • 超低活动和待机功耗
  • 小型封装

PTN36221A – 1 通道 USB3 转接驱动器

PTN36221A 是一款小型、低功耗、高性能 SuperSpeed USB 3.0 转接驱动器,通过对质量较差的输入信号进行接收均衡、传输去加重,以最大限度提升系统链路性能,从而改善信号质量。

详细了解 PTN36221A 系列

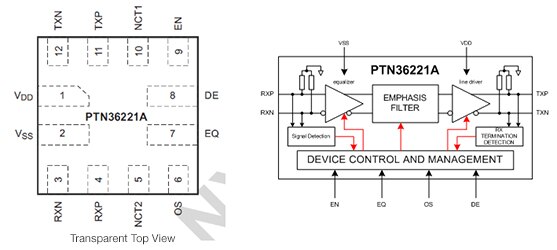

PTN36221A 图
  • 符合 SuperSpeed USB 标准
  • 可调接收均衡、传输去加重和输出摆幅功能
  • 低功耗管理方案(当 VDD=1.8V 时)
    • 97 mW (54 mA) 有源功率
    • U2/U3 状态下为 5 mW (2.8 mA)
    • 无连接时 1 mW (0.55 mA)
    • 深度省电时 18 µW (10 µA)
  • 可热插拔
  • 电源: VDD=1.8V±5%
  • ESD 8 kV HBM;1kV CDM
  • 工作温度范围: -40°C 至 85°C
  • HVQFN12 封装(1.6 mm x 1.6 mm x 0.35 mm,0.4 mm 间距)
零件编号 描述 规格书
PTN36221A IC 转接驱动器 USB 3.0 1CH 12X2QFN PTN36221A 规格书链接 PTN36221A 产品页

关闭

方框图 - 单击图像以展开
USB Type-C 系统和配件

USB Type-C 系统和配件

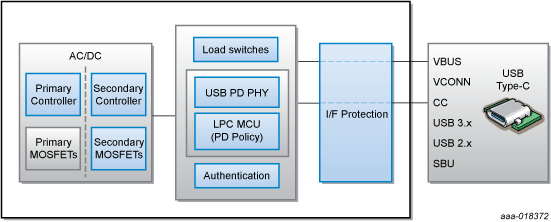

USB Type-C AC/DC 壁式充电器

USB Type-C AC/DC 壁式充电器

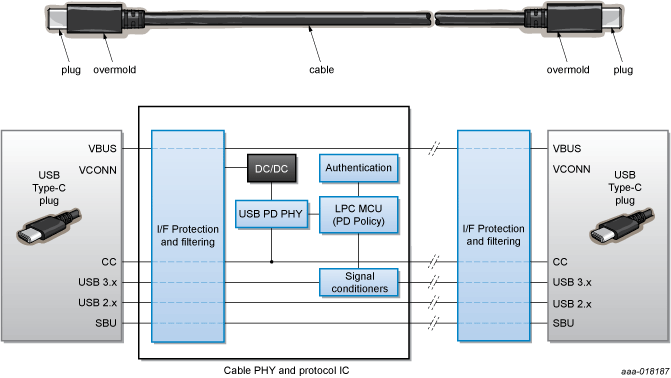

USB Type-C 有源电缆

USB Type-C 有源电缆
