MP6543C 三相 BLDC 电机驱动器

MPS 的驱动器具有三个集成半桥，由六个 N 沟道功率 MOSFET、六个前级驱动器、两个栅极驱动器电源和三个电流检测放大器组成

MPS 的 MP6543C 三相 BLDC 电机驱动器图片MPS MP6543C 是一款三相无刷直流 (BLDC) 电机驱动器，具有三个集成半桥，由六个 N 沟道功率 MOSFET、六个前级驱动器、两个栅极驱动器电源和三个电流检测放大器组成。每个半桥包括一个使能 (EN) 输入和一个脉宽调制 (PWM) 输入。MP6543C 在 3 V 至 22 V 输入电压 (VIN) 范围内可以实现高达 1.2 A 的连续输出电流 (IOUT)。

内部电流检测电路不需要低欧姆分流电阻。每个半桥都有一个独立的接地引脚（LSSA、LSSB 和 LSSC），允许通过外部分流电阻测量电流，使 MP6543C 能够适合不同的应用要求。

内部电荷泵为高压侧 MOSFET (HS-FET) 生成栅极驱动器电源电压。涓流充电电路可维持足够的栅极驱动器电压以实现 100% 占空比操作。

特性
  • 工作电压 VIN 范围：3 V 至 22 V
  • 连续 IOUT：1.2 A
  • RDS(ON)：每个 MOSFET 110 mΩ
  • 使能 (EN) 输入和脉宽调制 (PWM) 输入
  • 内置低压差 (LDO) 稳压器：3.3 V、100 mA
  • 内部电荷泵，100% 占空比
  • 自动同步整流
  • 集成双向电流检测放大器
  • 可配置的过流保护 (OCP)
  • 欠压锁定 (UVLO) 保护

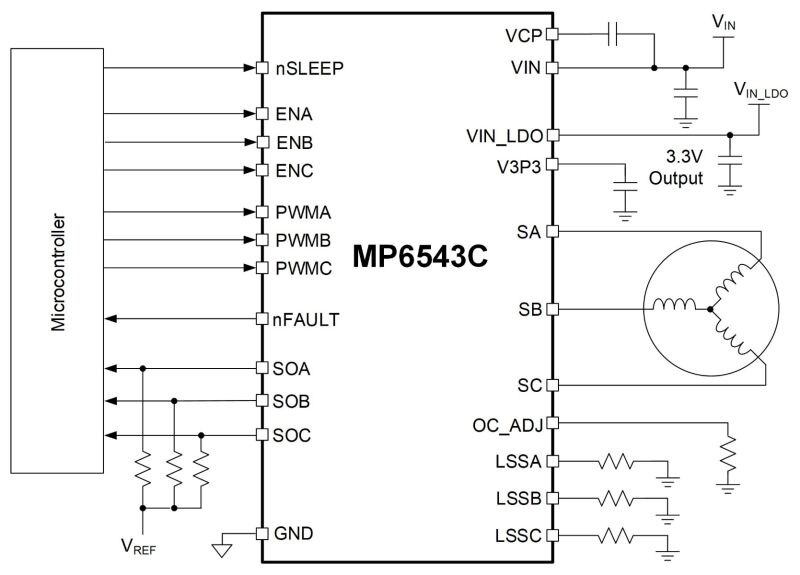

框图

MPS 的 MP6543C 三相 BLDC 电机驱动器框图（点击放大）

MP6543C 3-Phase BLDC Motor Drivers

图片制造商零件编号描述可供货数量价格查看详情
22V, 1.2A, THREE-PHASE BLDC MOTOMP6543CGL-Z22V, 1.2A, THREE-PHASE BLDC MOTO4600 - 立即发货
1 : ¥33.00
剪切带（CT）
1 : ¥33.00
Digi-Reel® 得捷定制卷带
查看详情
22V, 1.2A, THREE-PHASE BLDC MOTOMP6543CGL-P22V, 1.2A, THREE-PHASE BLDC MOTO1000 - 立即发货
1 : ¥36.39
剪切带（CT）
500 : ¥13.37
卷带（TR）
1 : ¥36.39
Digi-Reel® 得捷定制卷带
查看详情

Evaluation Board

图片制造商零件编号描述类型功能嵌入式可供货数量价格查看详情
EVAL BOARD FOR MP6543CEV6543C-L-00AEVAL BOARD FOR MP6543C电源管理电机控制器/驱动器无2 - 立即发货
1 : ¥496.20
盒
查看详情
发布日期： 2023-09-20
