LTC2986 多传感器温度测量系统

Analog Devices 的 10 通道温度监控系统适用于热电偶、RTD 和热敏电阻测量应用

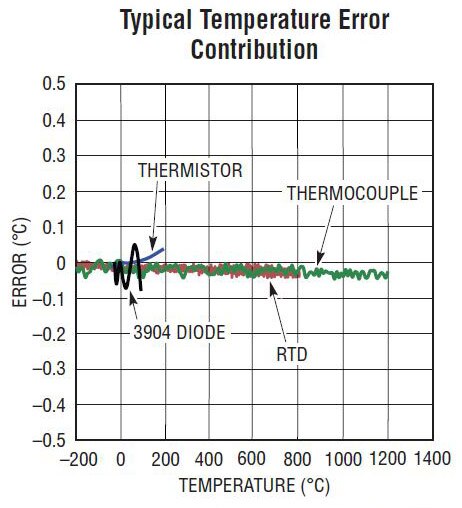

Analog Devices 的 LTC2986 多传感器温度测量系统图片Analog Devices LTC2986 是 10 通道温度监控系统,可测量各种温度传感器,并以 °C 或 °F 为单位、精度为 0.1 °C、分辨率为 0.001 °C 提供数字输出结果。LTC2986 可以测量几乎所有标准(B、E、J、K、N、S、R、T 型)的温度或定制热电偶,并自动补偿冷结温,对结果进行线性化。该器件还可以利用标准的 2、3 或 4 线式 RTD、热敏电阻和二极管测量温度。LTC2986 包括适用于每种温度传感器的激励电流源和故障检测电路。这些器件提供 10 通道软件,并且是 20 通道 LTC2983/LTC2984 的引脚兼容版本。其它特性包括以特殊模式实现通用多传感器应用的简单保护、通用 ADC 读数的自定义表格,以及来自有源模拟温度传感器的直接温度读取。LTC2986-1 是 LTC2986 的 EEPROM 版本。LTC2986 非常适合用于热电偶、RTD 和热敏电阻测量应用。

Analog Devices 的 LTC2986 多传感器温度测量系统图片
Analog Devices 的 LTC2986 多传感器温度测量系统图片
特性
  • 对 2、3 或 4 线 RTD、热电偶、热敏电阻和二极管直接进行数字化处理
  • ADC(三角积分)、多路复用器、寄存器库
  • 十个灵活的输入允许互换传感器
  • 封装/外壳:48-LQFP (7x7)
  • 配置数据和自定义系数
  • 电源电压:2.8 V 至 5.25 V
  • 工作温度范围:0°C 至 +70°C、-40°C 至 +125°C
应用
  • 热电偶测量
  • RTD 测量
  • 热敏电阻测量
  • 定制传感器应用

LTC2986 Multi-Sensor Temperature Measurement System

图片制造商零件编号描述可供货数量价格查看详情
IC SENSOR TEMP MEASUREMNT 48LQFPLTC2986HLX#PBFIC SENSOR TEMP MEASUREMNT 48LQFP0 - 立即发货$365.98查看详情
IC SENSOR TEMP MEASUREMNT 48LQFPLTC2986HLX-1#PBFIC SENSOR TEMP MEASUREMNT 48LQFP10 - 立即发货$306.96查看详情

Eval Boards

图片制造商零件编号描述可供货数量价格查看详情
DEMO BRD FOR LTC2986 LTC2986-1DC2507ADEMO BRD FOR LTC2986 LTC2986-11 - 立即发货$459.91查看详情
STARTER KIT FOR LTC2986, LTC2986DC2531A-KITSTARTER KIT FOR LTC2986, LTC29861 - 立即发货$1,839.74查看详情
EVAL BOARD FOR LTC2986-1DC2608AEVAL BOARD FOR LTC2986-11 - 立即发货$1,190.00查看详情
STARTER KIT LTC2986-1 W/LINDUINODC2608A-KITSTARTER KIT LTC2986-1 W/LINDUINO4 - 立即发货$1,839.74查看详情
发布日期: 2018-01-11
