BMI-S-608 屏蔽框架

使用 Laird 的 BMI-S-608 屏蔽框架扩展屏蔽功能并节省成本

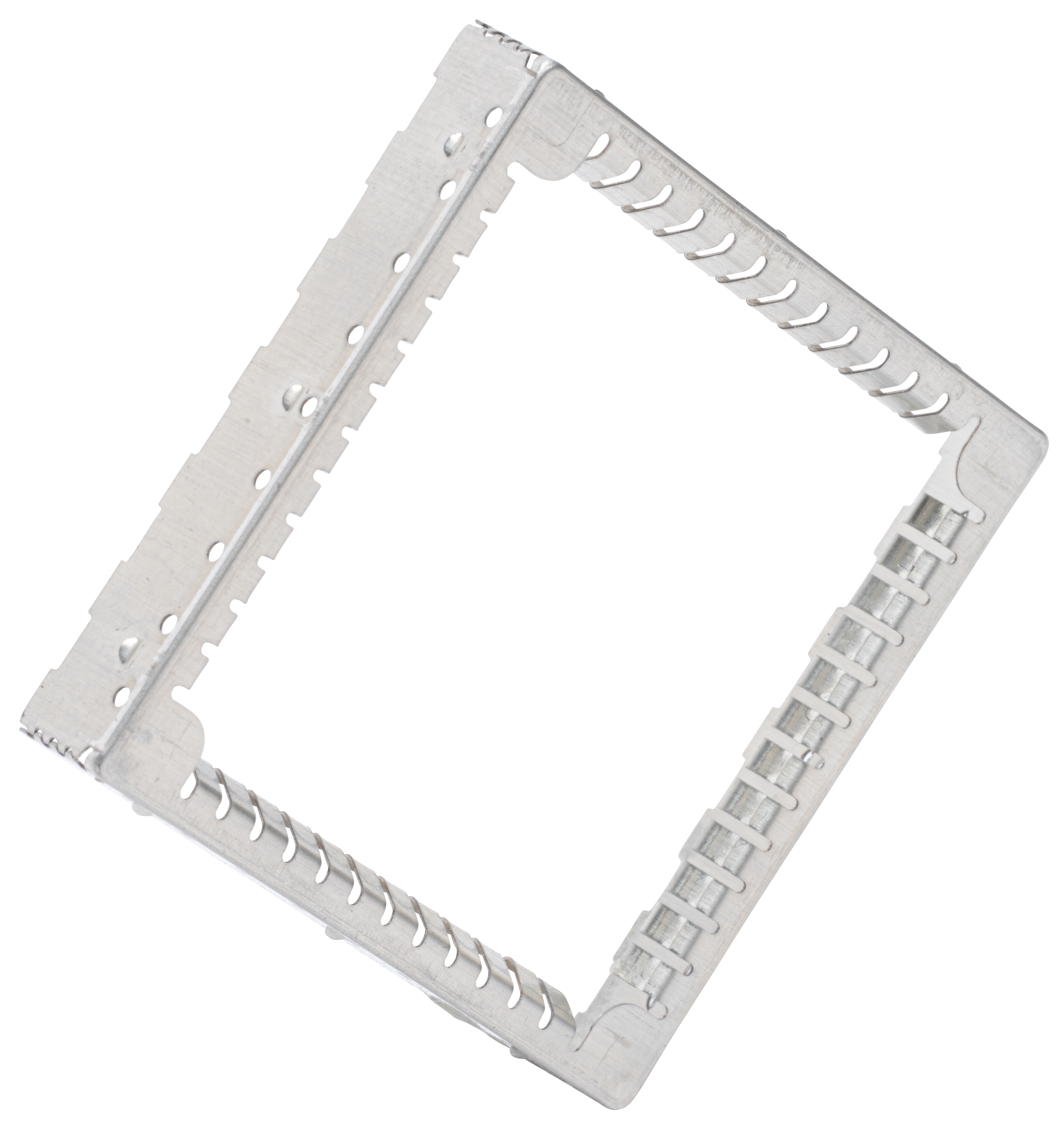

Laird BMI-S-608 屏蔽框架的图片Laird 的 BMI-S-608 屏蔽框架采用无盖不锈钢设计,在四面屏蔽的每个内侧壁上都有成排的集成接触弹簧指。当使用 Laird 标准板级屏蔽产品线的这一附加产品时,传统的屏蔽盖不再必要。这款屏蔽的结构有助于减轻电磁干扰,并可作为制造商单独压铸/散热器主外壳的组成部分。

BMI-S-608 的弹簧指会直接抓住散热器外壳,将散热器与 PCB 的热敏感元件紧密结合。压铸件/散热器(盖子)和弹簧指(框架)组合提供了围绕 PCB 的屏蔽解决方案。BMI-S-608 可减少相邻屏蔽之间所需的间距,使维修更容易,并降低人工成本,从而增加设计灵活性。

BMI-S-608 是一种单件式屏蔽解决方案,目前应用于汽车领域。其四面屏蔽框架并未采用顶装盖,而是设计用来包围热敏感元件。相反,压铸/散热器主外壳直接放置在屏蔽框架内,并由集成的接触弹簧指紧紧扣住。BMI-S-608 可为组件提供经济高效的 EMI 屏蔽,同时其弹簧指可为压铸件/散热器建立电接触和接地。压铸外壳的紧密配合和安全密封确保它能与高热负荷集成电路保持直接表面接触。

特性与优势
  • PCB 布局相关的设计自由度更好
  • 允许减少相邻屏蔽之间的间距
  • 使部件维修更加容易
  • 多组件制造商解决方案的替代方案
  • 基材:不锈钢 X10CrNi18-8 (EN 1.4310)
  • 表面镀层/表面处理:预镀雾锡镀层 - 2 μm 至 5 μm
  • 底层镍:最小 1 μm
  • 优异的可焊性和耐腐蚀性能
  • 尺寸:表面贴装器件框架 39.6 mm x 39.6 mm x 7 mm
  • 工作温度:-40°C 至 +125°C,短期 +150°C
  • 材料厚度:0.2 mm
  • 平整度/共面性:通常 <0.10 mm
应用
  • 汽车/ADAS/AVS
  • 信息娱乐智能盒、RNS、仪表盘显示器
  • 更大功率的计算
  • 车辆中央控制器
  • 多域控制器

BMI-S-608 Shield Frame

图片制造商零件编号描述可供货数量价格查看详情
BLS 39.6X39.6X7mm FRAME TRBMI-S-608BLS 39.6X39.6X7mm FRAME TR1500 - 立即发货
1 : ¥27.31
剪切带(CT)
150 : ¥8.59
卷带(TR)
1 : ¥27.31
Digi-Reel® 得捷定制卷带
查看详情
