Mid-Range+ 系统基本芯片 (SBC)

Infineon 的 Mid-Range+ SBC 是一款将电源、通讯、安全和支持功能全部整合在单个器件内的集成电路。

Infineon 的 Mid-Range+ SBCInfineon 的 Mid-Range+ SBC 具有三个低压稳压器,提供 5 V 或 3.3 V 输出电压选择,适用于微控制器、网络收发器、传感和其他外设的电源。作为通信接口,该器件整合了一个 CAN 收发器,包括部分网络选项、高达 5 Mbit/s 的灵活数据速率性能,以及多达两个 LIN 收发器。

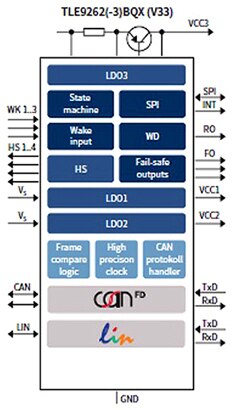

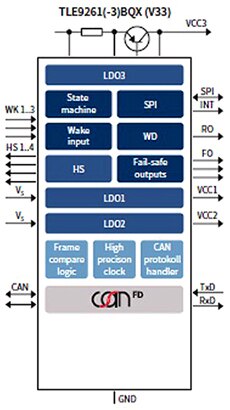

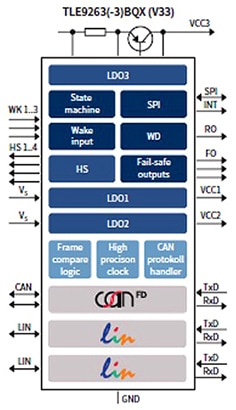

框图

Infineon 的 Mid-Range+ SBC Infineon 的 Mid-Range+ SBC Infineon 的 Mid-Range+ SBC

特性
  • 集成低压降稳压器(5 V 或 3.3 V 至 250 mA)
  • 集成低压降稳压器(5 V 至 100 mA),用于受保护情况下的板外使用
  • 具有外部 PNP 晶体管的稳压器(5 V、3.3 V 或 1.8 V),用于受保护情况下的板外使用或负载分配
  • 1 个 CAN 收发器,支持高达 5 Mbit/s 的 FD 通信,具有 CAN 局部网络和 CAN FD 容错模式,符合 ISO 11898 2:2016
  • 2 LIN 收发器 LIN2.2/J2602
  • 4 个高压侧输出 7Ω(典型值)
  • 2 个 HV GPIO,3 个 HV 唤醒输入
  • 中断,复位输出
  • 集成故障安全功能:3 个故障安全输出、看门狗、故障安全操作模式
  • 16 位 SPI,用于配置和诊断
  • 电压、电流和温度保护和监控
优势
  • 通过较少的元器件数量和较小的 PCB 基底面降低系统成本
  • 用于板载和板外电源的低压降稳压器
  • 较宽的电源输入电压和温度范围
  • 高性能网络收发器
  • 灵活的集成 LIN 收发器数量

  • 非常低的静态电流模式
  • 非常小的封装,支持 AOI
  • 系列内所有器件都引脚兼容和软件兼容
  • 出色的 EMC 和 ESD 性能,满足汽车 OEM 的主要要求
应用

  • 用于汽车车身应用的电子控制单元 (ECU)
  • 车身控制模块 (BCM) 和网关
  • 暖通空调 (HVAC)

  • 门、车顶、后挡板、拖车和闭合模块
  • 被动无钥匙进入,被动启动模块
  • 座椅控制模块

Mid-Range+ SBC

图片制造商零件编号描述可供货数量价格查看详情
IC INTERFACE SPECIALIZED 48VQFNTLE9261BQXXUMA1IC INTERFACE SPECIALIZED 48VQFN0 - 立即发货$31.01查看详情
IC INTERFACE SPECIALIZED 48VQFNTLE9261BQXV33XUMA1IC INTERFACE SPECIALIZED 48VQFN4270 - 立即发货$29.39查看详情
IC INTERFACE SPECIALIZED 48VQFNTLE92613BQXXUMA1IC INTERFACE SPECIALIZED 48VQFN0 - 立即发货$31.99查看详情
IC INTERFACE SPECIALIZED 48VQFNTLE92613BQXV33XUMA1IC INTERFACE SPECIALIZED 48VQFN0 - 立即发货$34.11查看详情
IC INTERFACE SPECIALIZED 48VQFNTLE9262BQXXUMA1IC INTERFACE SPECIALIZED 48VQFN2500 - 立即发货$31.01查看详情
IC INTERFACE SPECIALIZED 48VQFNTLE9262BQXV33XUMA1IC INTERFACE SPECIALIZED 48VQFN0 - 立即发货$32.97查看详情
IC INTERFACE SPECIALIZED 48VQFNTLE92623BQXXUMA1IC INTERFACE SPECIALIZED 48VQFN2380 - 立即发货$33.78查看详情
IC INTERFACE SPECIALIZED 48VQFNTLE92623BQXV33XUMA1IC INTERFACE SPECIALIZED 48VQFN9076 - 立即发货$33.78查看详情
IC INTERFACE SPECIALIZED 48VQFNTLE9263BQXXUMA1IC INTERFACE SPECIALIZED 48VQFN2480 - 立即发货$32.80查看详情
IC INTERFACE SPECIALIZED 48VQFNTLE9263BQXV33XUMA1IC INTERFACE SPECIALIZED 48VQFN4441 - 立即发货$32.80查看详情
IC INTERFACE SPECIALIZED 48VQFNTLE92633BQXXUMA1IC INTERFACE SPECIALIZED 48VQFN0 - 立即发货$35.73查看详情
