安防与 IP 相机产品

设计新一代安防产品可能颇具挑战性，而保持技术竞争优势是关键因素。Hirose 互连器件拥有尖端质量，适合安防与 IP 相机以及 DVR/NVR 应用，能够帮助您实现设计目标。

提供的用于安防与 IP 相机的产品包括线对板、FPC/FFC、输入 -输出、微型 USB、RJ45 和板对板连接器。我们适合 DVR/NVR 的产品包括用于显示器和键盘的 FPC/FFC、微型内部板对板、输入/输出、RJ45、高速线对板和高速板对板连接器。

  • 线对板
  • FPC/FFC
  • I/O
  • Micro USB
  • RJ45
  • 板对板
DF80 系列

DF80 系列，微同轴电缆

  • 0.5 mm 间距，1.72 mm 配接高度
  • 0.1 至 0.2 A 额定电流
  • AWG 40 至 46 号（分立线：AWG 32、36 号）
  • 高速传输能力
  • 垂直配接
  • 5.1 mm 配接深度
  • 强大的抗电缆拉力
  • 可选拉片，操作简单易行
  • 支持嵌入式 DisplayPort 版本 1.3 (5.4 Gbps)
  • 引脚数：30、40、50 针位

DF36 系列

DF36 系列，微同轴电缆

  • 0.4 mm 间距，1.5 mm 高
  • 额定电流：0.2 至 0.25 A
  • 垂直配接
  • 2.8 mm/4.4 mm 配接深度
  • 焊接至插头单元的简易电缆
  • 宽真空拣取区域
  • 引脚数：15 至 50 针位

DF38 系列

DF38 系列，微同轴电缆

  • 0.3 mm 间距，1.5 mm 配接高度
  • 额定电流：AWG#42 - 0.15 A，AWG#44 和 AWG#46 - 0.1 A
  • 防高 EMI 的增强屏蔽
  • 提供清晰咔嗒声感觉的安全锁定
  • 触头上带镍隔层
  • 双列引线设计
  • 引脚数：30、32、40

DF20 系列

DF20 系列，扁平线对板

  • 间距：1 mm
  • 提供的引脚数：10、20、30、40、50
  • 额定电流：AWG #28：1 A，AWG #30：0.9A，AWG #32：0.7 A
  • 通过 1mm 配接触头刮擦确保有效电接触
  • 排针可选择是否带定位凸台。

DF50 系列

DF50 系列，线对板，带有效卡锁

  • 间距：1 mm
  • 双列引脚数：20、30、40、50
  • 单列引脚数：2-16
  • 额定电流为 1 A
  • 适合线规为 AWG #28
  • 提供清晰的咔嗒声，配接可靠
  • 结构牢固，可抗扭转力

DF13 系列

DF13 系列，微型线对板

  • 间距：1.25 mm
  • 单列引脚数：2 到 12、13、14、15
  • 双列引脚数：10、20、30、40
  • 额定电流：1 A
  • 适用电缆尺寸 AWG #26-32
  • 外形扁平，安装高度最高 5.8 mm

DF14 系列

DF14 系列，扁平线对板

  • 间距：1.25 mm
  • 引脚数：2 至 10、15、20、25、30
  • 额定电流：1 A
  • 适用电缆尺寸 AWG #26-32
  • 电路板安装高度为 2.5 mm
  • 防误插设计

FH12 系列

FH12 系列 FPC/FFC 连接器

  • 0.5 mm 和 1.0 mm 间距
  • 提供底部接触、顶部接触、垂直安装
  • 提供符合用户要求的其它版本
  • 各种不同数量的触头针数
  • 6 至 60 针位

FH19C 系列

FH19C 系列 FPC/FFC 连接器

  • 0.5 mm 间距，0.9 mm 高
  • 引脚数：4 至 50 针位
  • 适用 FPC/FFC 厚度：0.2 mm ± 0.03 mm
  • FPC/FFC 锁定系统，锁定可靠、简单
  • 适用 SMT 水平安装类型
  • 底部接触

FH28 系列

FH28 系列 FPC/FFC 连接器

  • 0.5 mm 间距，2.55 mm 高
  • 额定电流：0.5 A
  • 易于使用的 0.3 mm 厚 FPC/FFC
  • 会发出清晰的轻触咔哒声，以确认锁定完成
  • FPC 凸片可保证高连接可靠性
  • 宽致动器开口
  • 引脚数：10 至 80 针位

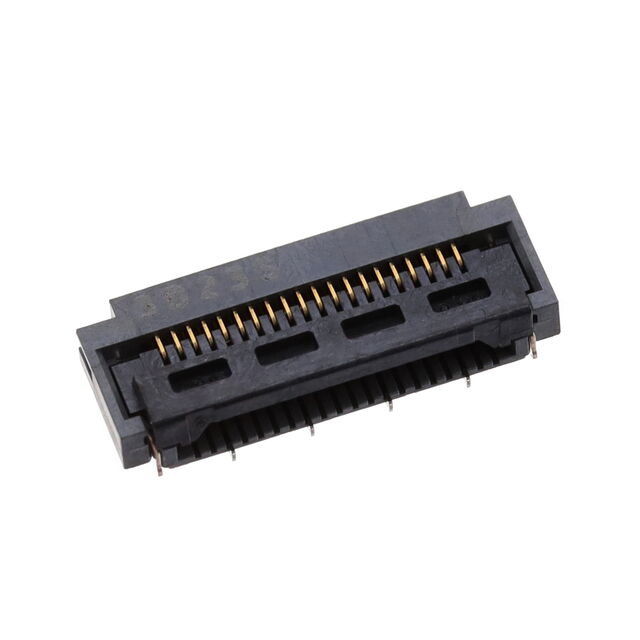

FH41 系列

FH41 系列 FFC 连接器

  • 0.5 mm 间距，高速传输
  • 额定电流：0.5 A
  • 差分阻抗为 100 Ω ±10% (1 Gbps+)
  • 会发出清晰的轻触咔哒声，以确认锁定完成
  • FFC 凸片可保证高连接可靠性
  • 支持下一代芯片 V-by-One® HS* BY THine
  • 与 FH48 兼容的 FFC
  • 针位数：28 至 68

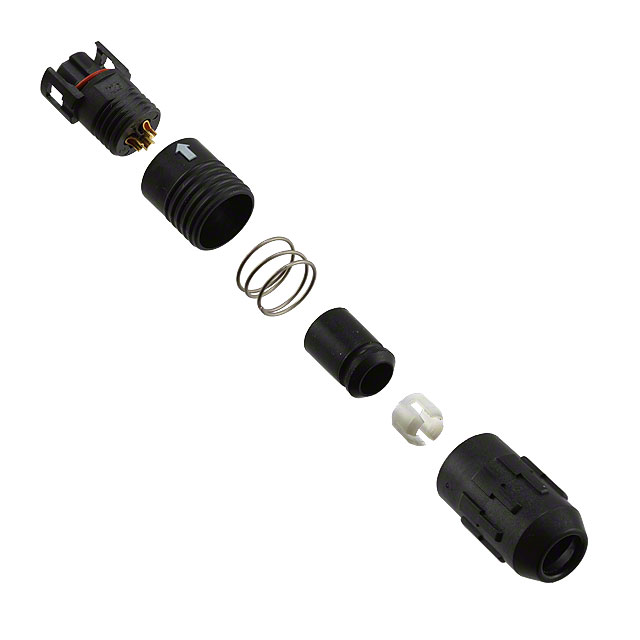

HR30 系列

HR30 系列，防水圆形 I/O IP68

  • 额定电流：5 A（3 针位）2 A（6、10、12 针位）
  • 额定电压：100 VAC、140 VDC（3、6 针位）30 VAC、42 VDC（10、12 针位）
  • 防水等级：IP68
  • 推拉锁定，独特的电缆夹持方式
  • 触头针位数：3、6、10 和 12 针位

HR10 系列

HR10 系列，高可靠圆形

  • 采用 7、10、13 号外壳尺寸
  • 一键式推拉连接机构
  • 使用 AWG #26-30
  • 额定电流：2 A
  • 五键系统只允许单向连接

HR25A 系列

HR25A 系列

  • 小尺寸，高密度
  • 简单推拉插拔
  • 针位数：4、6、8、12、16、20
  • 端接：焊接、压接或 PC 板通孔（仅限插座）
  • 金属外壳之间安全锁定提供了出色的接地连接
  • 符合 RoHS 规范

DH 系列

DH 系列，高速 I/O

  • 1 mm 间距，适合高速传输
  • D 形开口，设计紧固
  • 带螺钉锁/单触锁的安全锁
  • 适用于高速数据传输
  • 适用高速电缆（AWG#28，绝缘外径：φ0.9 ±0.04 mm 最大值）
  • 采用 17、27、37、51 触头位数

ZX 系列

ZX 系列，USB 2.0 I/O

  • Micro-USB 2.0 兼容接口连接器
  • 高度可靠、既定成品，为 Micro-USB 2.0 委员会原始连接器设计提议方案
  • 外形小巧，适合手机设备
  • 出色的机械和电子性能，在 Mini-USB 连接器上的尺寸限制更小
  • 经过 10,000 次插拔之后仍保持很高的拔出力。

ZX62W 系列

ZX62W 系列，USB 2.0 I/O

  • 防溅包塑，防止水浸可能
  • 易于匹配机箱设计的平坦外表面
  • 经过改进，防止爬锡

ZX360 系列

ZX360 系列，USB 2.0 I/O

  • 兼容 MicroUSB 3.0 的接口连接器
  • 配接性能与 MicroUSB 2.0 兼容
  • 可达 5 Gbps 的高速传输能力
  • 无卤素且符合 RoHS 规范

TM21P 系列

TM21P 系列，5 类模块化插头

  • 支持高速 LAN 传输并符合 TIA/EIA-568B
  • 支持千兆位以太网 (1000BASE-T) 和快速以太网 (100BASE-TX)
  • EMI 保护 360° 覆盖啮合区域
  • 可拆卸式一体化护盖易于进入端接区域

TM23 系列

TM23 系列，CAT 6 数据接线系统连接器

  • 高速数据传输，支持 IA/EIA-568B.2-1 数据接线标准
  • 支持千兆位以太网
  • 插头接受 0.5mm 直径实芯线或 AWG #24 绞合线
  • 防拉线夹保护触头/导线端接区域
  • 额定电流：1 A

FX8/FX8C 系列

FX8/FX8C 系列，板对板

  • 0.6 mm 间距
  • 支持 3 mm 至 16 mm 的叠接高度
  • 额定电流：0.4 A
  • 成型触头设计具有足够的挠度，确保可靠接触
  • 触头数：60、80、90、120、140

FX10 系列

FX10 系列，板对板

  • 点距：0.5 mm
  • 叠接高度：4 – 8 mm
  • 额定电流 0.3 A
  • 提升了板间传输效率
  • 信号触头的有效配接长度为 1.1 mm
  • 触头：带接地板 80、100、120、140 - 不带接地板 96、120、144、168

FX11 系列

FX11 系列，板对板

  • 点距：0.5 mm
  • 叠接高度：2.5 mm、3 mm
  • 信号触头的有效配接长度为 0.55 mm（2 mm 高）、1 mm（2.5 mm、3 mm 长）
  • 适合高密度应用
  • 提升了板间传输效率
  • 可选接地板
  • 引脚数：60-140

FX12 系列

FX12 系列，板对板

  • 0.4 mm 间距
  • 电流额定 0.3 A
  • 插头和插座内置屏蔽板和金属接头在配接条件下可 360° 防止电磁辐射和外部干扰
  • 1.5 mm 板对板距离
  • 插头和插座内置自对准功能允许在有限空间内进行插拔
