CYPRESS USB 解决方案

概览

Cypress 自 1996 年以来就一直致力于“Making USB Universal®”(让 USB 无处不在)。 通用串行总线 (USB) 是当今最常见的连接解决方案,适用于 PC 和消费电子设备。 即插即用、易于使用且方便实施,USB 将继续在新应用和细分市场中赢得客户的青睐。 Cypress 是 USB 的市场领导者,已有超过 15 亿件产品被销往世界各地。 凭借完整的 USB 解决方案产品组合,Cypress 一直是新兴 USB 技术创新的引领者。 Cypress 还提供行业最全面的“全产品”支持,包括软件、参考设计和驱动器套件。 这种满足一站式 USB 需求的供应能力,让我们的客户能够更快地使产品上市,从而获得市场竞争优势。

精选 USB 产品

USB Type-C 和功率输出

USB Type-C 是新的 USB-IF 标准,可解决如今 Type-A 和 Type-B 电缆和连接器所面临的诸多挑战。 USB Type-C 采用更纤薄的连接器(高度仅为 2.4 mm),有助于进一步促进消费产品和工业产品的小型化。 USB Type-C 标准正受到越来越多的支持,它使得外形小巧、易于使用的连接器和电缆具备传输多个协议的能力,并提供高达 100 W 的功率输出——相比之前标准的 7.5 W,这是一项显著的提升。

USB Type-C 产品亮点

  • 全新可反转连接器,高度仅 2.4 mm
  • 兼容 USB 功率输出 2.0,提供高达 100 W 的功率输出
  • 带宽是 USB 3.0 的两倍,使用 SuperSpeed+ USB3.1 可增加至 10 Gbps
  • 在单根电缆中结合多种协议,包括 DisplayPort™、PCIe® 或 Thunderbolt™

关于 Type-C 技术及其应用的更多信息,请观看此处的培训视频。 该培训视频阐述了新型 USB IF Type-C 规范带来的技术优势。 此外,还展示了如何将 USB-Type-C 设计到实际产品中。 视频中涵盖了四种应用:主机设计、电缆设计、外设设计和电源适配器设计。 为每种应用领域提供了参考设计的工作原型,以及设计和调试工具。

Cypress 的 EZ-PD™ Type-C 控制器基于 Cypress PSoC® 4 可编程片上系统架构,包括可编程模拟和数字时钟、ARM® Cortex®-M0 内核和 32 KB 闪存。 该系列产品帮助顶级 PC 制造商推出业内第一款 Type-C 产品,让制造商能够通过 USB Type-C 获得市场优势。 Cypress 已针对 EMCA、加密狗、电源适配器、监视器/接口坞、充电宝和其他应用提供多种参考设计。 这些设计可在此在线获取,可用来缩短我们客户的设计周期。

原理图

单击获取关于 Type-C 的更多信息

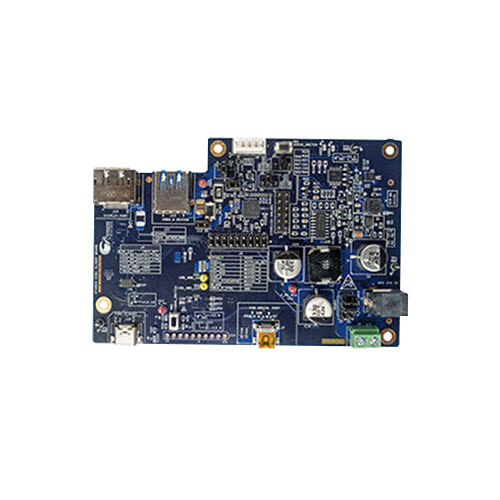

CY4501 CCG1 开发套件

EZ-PD™ CCG1 Type-C 端口控制器

这种 USB Type-C 解决方案包括一个 SPI/UART/I2C 端口,多达 30 个 GPIO 和一个符合 USB-IF 功率输出 2.0 规范的协议栈。 CCG1 提供了一种简单的低成本方法,能让我们向任何系统添加具有 100 W 功率输出能力的 USB Type-C。



CCG1 产品页 详细了解 CCG1

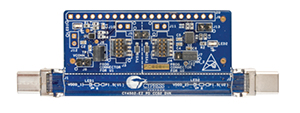

CY4502 CCG2 开发套件

EZ-PD™ CCG2 Type-C 电缆控制器

CCG2 采用带 32 KB 闪存的 ARM® Cortex®-M0 内核,因此在任何时候、任何地点——无论是在开发过程中、在生产线上还是在现场,我们都能升级固件。



CCG2 产品页 详细了解 CCG2

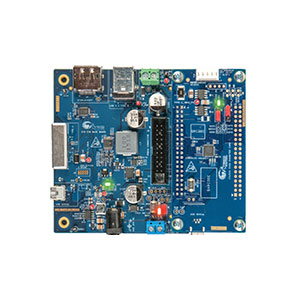

CY4531 CCG3 开发套件

EZ-PD™ CCG3 Type-C 端口控制器

CCG3 可支持上行端口 (UFP)、下行端口 (DFP) 和双角色端口 (DRP),并将完全支持最新的功率输出 3.0 规范。



详细了解 CCG3

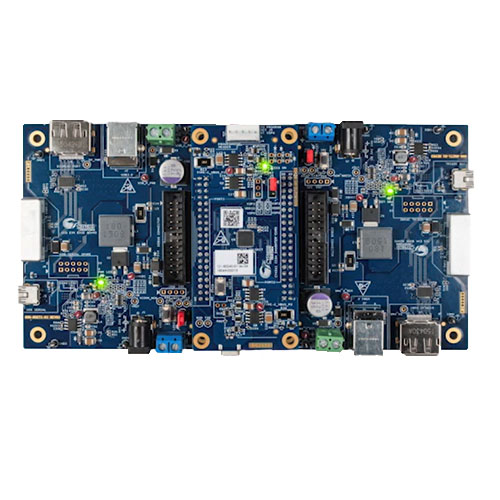

CY4541 CCG4 开发套件

CCG4:EZ-PD™ CCG4:带功率输出的两端口 Type-C 控制器

CCG4 基于 Cypress 的 PSoC 技术,带 128KB 闪存,支持故障安全重启。 CCG4 支持上行端口 (UFP)、下行端口 (DFP) 和双角色端口 (DRP) 模式。



详细了解 CCG4

CY4500 EZ-PD™ 协议分析仪

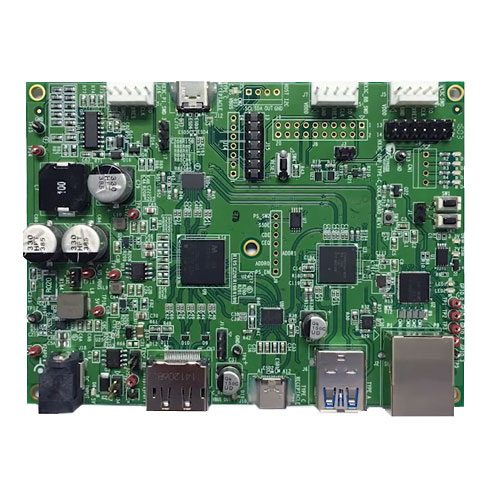

EZ-USB™ HX3C:带功率输出的 USB Type-C 集线器

HX3C 将四个芯片(USB 集线器、USB 公告板和两个 USB PD 控制器)集成为一个,减少了 BOM 成本和解决方案尺寸,使其非常适合用于 USB Type-C 加密狗、接口坞和监视器。



详细了解 HX3C

USB 3.1 Gen1

随着不断的创新和技术的进步,对更快的数据传输的需求比以往任何时候都要强烈。 旨在提供通用标准来解决这些问题的 USB Implementers 论坛于 2008 年 11 月推出了 SuperSpeed USB 3.0 标准。

在创建/使用大量数据或者需要处理大量数据的各种应用中,如图像和视频传输、打印机和扫描仪、手持式设备和存储设备,数据传输或通过另一个源减轻负载(大多数时候是通过 PC 来减轻负载,因为它具有卓越的处理能力)需要快速进行。 USB 3.0 可向这些设备提供 5 Gbps 的速度,以实现该目标。

零件名称 零件编号 描述
外设
FX3 CYUSB301x 32 位总线转 USB 3.0(ARM9,512KB RAM) CYUSB301x< 产品页
FX3S CYUSB303x 16 位总线转 USB 3.0(RAID9,双通道 SDXC/eMMC) CYUSB303x 产品页
SD3 CYUSB302x SDXC/eMMC 转 USB 3.0 CYUSB302x 产品页
CX3 CYUSB306x CSI-25 转 USB 3.0(4 CSI-25 线路,1 Gbps/线路) CYUSB306x 产品页
集线器
HX3 CYUSB33xx 4 端口、共享链路 2、BC 1.23、Ghost 充电 CYUSB33xx 产品页
开发套件

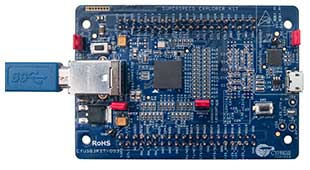

FX3 套件 CYUSB3KIT-003 EZ-USB FX3 SuperSpeed Explorer 套件 CYUSB3KIT-003 产品页
FX3 套件 CYUSB3KIT-001 EZ-USB FX3 开发套件 CYUSB3KIT-001 产品页
HX3 套件 CY4609 用于 CYUSB330x 系列的 HX3 集线器参考设计套件 CY4609 产品页
HX3 套件 CY4603 用于 CYUSB331x 系列的 HX3 集线器开发套件 CY4603 产品页
HX3 套件 CY4613 用于 CYUSB332x 系列的 HX3 集线器共享链路开发套件 CY4613 产品页

USB 2.0

Cypress 的高速 USB 外设产品组合包括可编程和固定功能解决方案,专门定制以处理存储和其他用户特定应用。 此外,Cypress 的高速 USB 解决方案也得到业内最佳软件工具套件和参考设计的支持,这将加快设计的开发时间。

零件名称 零件编号 描述
外设
FX2LP CY7C6801x/53 16 位总线转 USB 2.0(8051,16KB RAM) CY7C6801x/53 产品页
NX2LP CY7C6803x NAND 闪存转 USB 2.0(8051,16KB RAM) CY7C6803x 产品页
West Bridge Antioch CYWB012xAB   CYWB012xAB 产品页
West Bridge Astoria CYWB022xABS 16 位总线转 USB 2.0(8051,双通道 SD/eMMC) CYWB022xABS 产品页
West Bridge Arroyo CYWB032xABX 16 位总线转 USB 2.0(8051,SD/eMMC) CYWB032xABX 产品页
West Bridge Bay CYWB016xBB HS USB OTG(双通道 SDXC/eMMC) CYWB016xBB 产品页 CYWB016xBB
集线器
HX2VL CY7C65642 4 端口,4 事务处理转换器 CY7C65642 产品页
HX2LP CY7C6563x 2 或 4 端口,4 事务处理转换器 CY7C6563x 产品页
PHY
TX2UL CY7C68003 UTMI 低引脚数接口 PHY CY7C68003 产品页
开发套件
HX2VL 套件 CY4607M 多 TT HX2VL(28 QFN 封装)开发套件 CY4607M 产品页
HX2VL 套件 CY4608M 多 TT HX2VL(48 TQFP 封装)开发套件 CY4608M 产品页
HX2VL 套件 CY4607 较低功率单 TT HX2VL(28 引脚 QFN)开发套件 CY4607 产品页
HX2VL 套件 CY4608 较低功率单 TT HX2VL(48 引脚 TQFP)开发套件 CY4608 产品页

USB 1.1

Cypress 提供最全面的 USB 全速产品组合,包括完全集成的 USB 控制器、低成本 USB 微控制器,以及无缝 USB 到 UART 桥接器解决方案。 Cypress 的 USB FS 系列产品为开发人员提供无与伦比的自由度和灵活度来选择最适合其需求的解决方案。

零件名称 零件编号 描述
外设
USB 串行 CY7C6521x UART/SPI/I2C 转 USB(CapSense,BCD v1.2) CY7C6521x 产品页
USB 转 UART(2 代) CY7C65213 3Mbps,8GPIO CY7C65213 产品页

USB 转 UART(1 代)

CY7C64225 230 Kbps CY7C64225 产品页
主机
SL811HS SL811HS 全速 USB 主机/设备 SL811HS 产品页
EZ 主机 CY7C67300 4 端口,全速 USB 主机/设备,32 GPIO CY7C67300 产品页
EZ-OTG CY7C67200 2 端口,全速 USB OTG,25 GPIO CY7C67200 产品页
USB MCU
enCoRe V CY7C643xx M8C MCU,36 个 GPIO,ADC,I2C/SPI,32KB 闪存 CY7C643xx 产品页
enCoRe III CY7C64215 M8C MCU,50 个 GPIO,ADC,I2C/SPI,16KB 闪存 CY7C64215 产品页
enCoRe II CY7C638xx M8C MCU,20 个 GPIO,SPI,8KB 闪存 CY7C638xx 产品页
开发套件
USB-UART 第 2 代套件 CYUSBS232 USB-UART 参考设计套件 CYUSBS232 产品页
USB 串行套件 CYUSBS234 USB 串行单通道开发套件 CYUSBS234 产品页
USB 串行套件 CYUSBS236 USB 串行双通道开发套件 CYUSBS236 产品页
enCoRe V 套件 CY3660 enCoRe V 开发套件 CY3660 产品页
