WM8960 低功耗、立体声编解码器，带 D 类扬声器驱动器
Cirrus Logic 的 WM8960 采用高效 D 类扬声器驱动器，可为 8Ω 扬声器提供每通道 1 W 的功率
Cirrus Logic 的 WM8960 是一款低功耗立体声编解码器，采用 D 类扬声器驱动器，可在 8 W 负载下为每通道提供 1 W 功率。保证低泄漏、出色的 PSRR 以及爆裂/咔嗒声抑制机构，可直接连接电池作为扬声器供电。该 IC 集成了完整的麦克风接口和立体声耳机驱动器。由于不需要独立的麦克风、扬声器或者头戴式耳机放大器，因此显著减少了外部元器件数量。高级片载数字信号处理功能会对麦克风或者线路输入自动进行电平控制。立体声 24 位三角积分型与低功耗过采样数字式插值和抽取滤波器、灵活的数字音频接口配合使用。主时钟可以直接输入或由支持最常用时钟方案的板载 PLL 在内部生成。

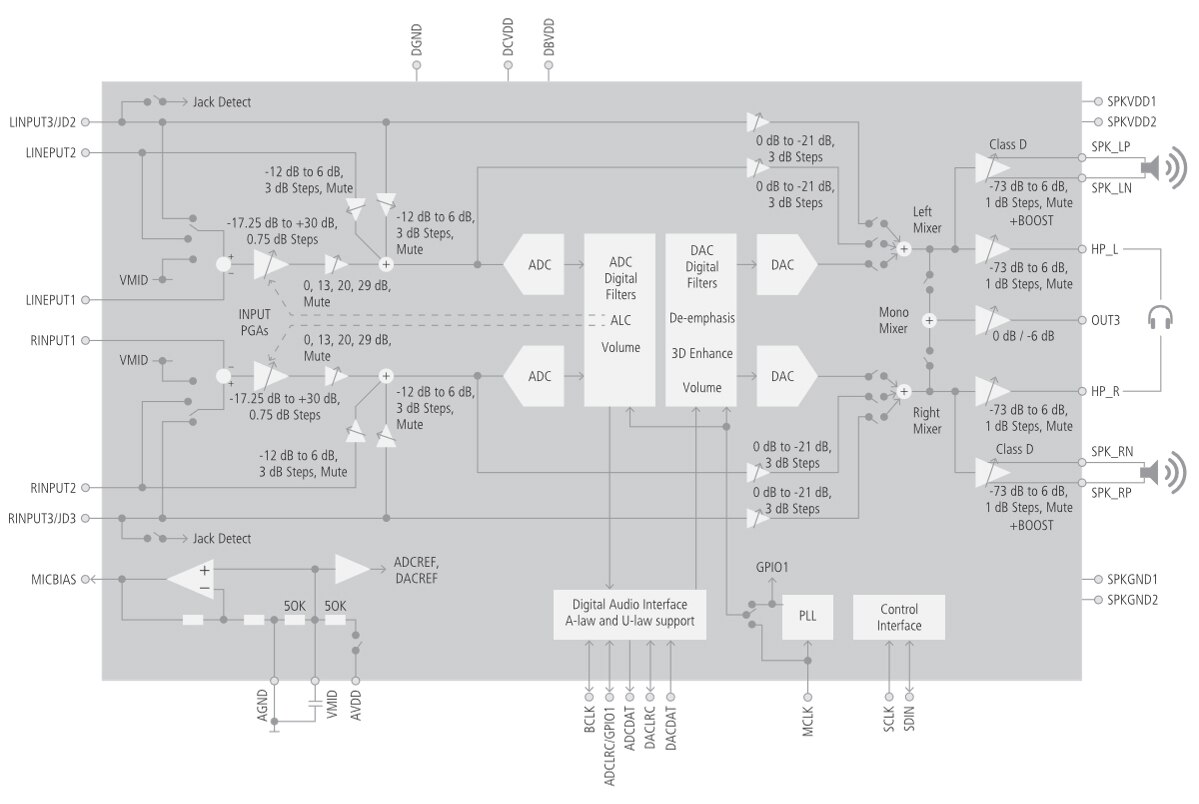

框图
特性
- 高保真立体声音频，具有高扬声器功率输出
- 高效立体声 D 类扬声器驱动器在 5 V 电源下可为 8Ω 扬声器提供每通道 1 W 的功率
- 24 位立体声 ADC 和 DAC 采用 Cirrus Logic 的音频架构，以极低的功耗实现了高性能
- 具有完整模拟音量控制的立体声耳机和线路驱动器集成了耳机检测支持功能
- 完整的立体声差分麦克风接口可在 hi-fi 品质下实现高增益和低噪声记录
- 集成耳机检测插孔
- 消除了外部插孔检测组件的要求
- 支持耳机的无盖模式
- OUT3 单声道混音器可配置为单声道输出或虚拟 Vmid 输出
- 集成 PLL
- 主时钟可以直接输入或由板载 PLL 在内部生成，支持最常用的时钟方案
- 减少外部元件数量
- 凭借低泄漏、高 PSRR、防爆裂声机构和灵活的信号提升，还可直接连接电池，以减少外部元器件并最大限度地降低功耗
- 由于不需要独立的麦克风、扬声器或者头戴式耳机放大器，因此显著减少了外部元器件数量。
- 高级片载数字信号处理功能会对麦克风或者线路输入自动进行电平控制。
- 在工作、待机和关闭模式下延长电池寿命
- WM8960 可在低至 2.7 V 的模拟电源电压下工作，但数字内核可在低至 1.71 V 的电压下工作以节省功耗
- 扬声器电源可在高达 5.5 V 的电压下工作，每通道可向 8 Ω 提供 > 1 W 的功率
- 对于功率优化，芯片的各个部分可以在软件控制下断电
- 体积小巧
- WM8960 采用非常小巧、纤薄的 5 mm x 5 mm x 0.9 mm QFN 封装
应用
- 便携式音频
- 游戏机和控制器
- 蓝牙扬声器
- MP3 播放器
- A/V 产品
- 可穿戴设备
- 需要扬声器输出的工业/医疗产品

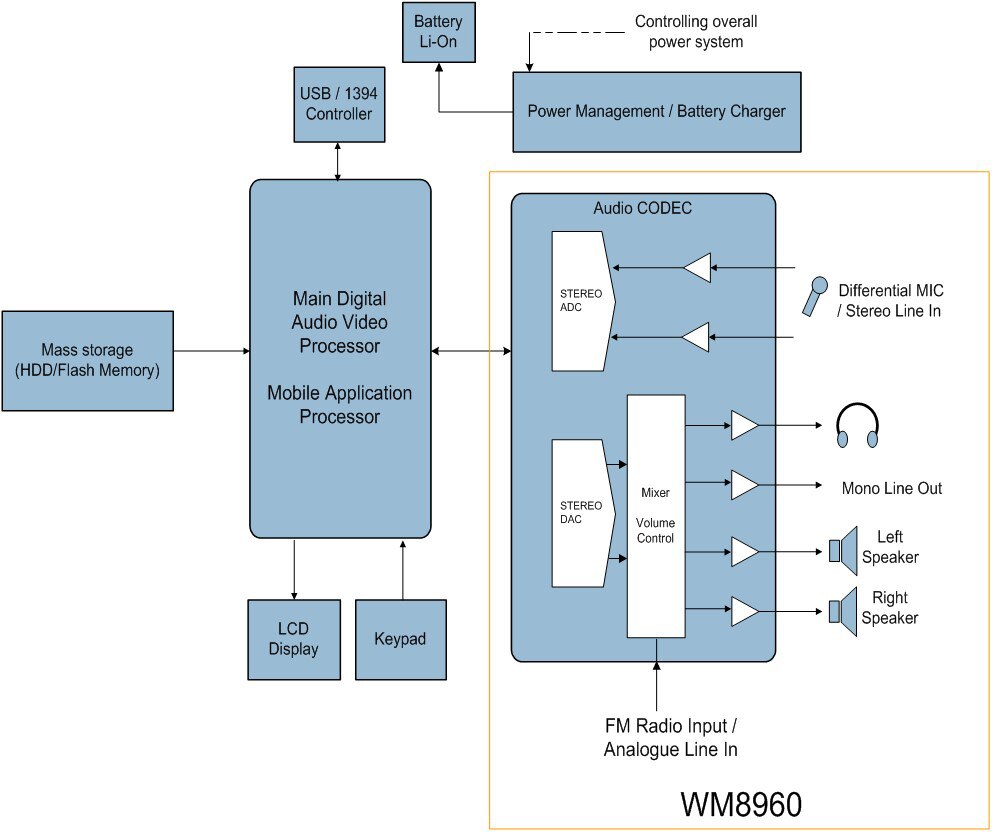

WM8960 用在典型系统应用中
WM8960 Codec Speaker Driver
| 图片 | 制造商零件编号 | 描述 | 分辨率（位） | 三角积分 | 信噪比，ADC/DAC (db)（典型值） | 可供货数量 | 价格 | 查看详情 | |
|---|---|---|---|---|---|---|---|---|---|
 |  | WM8960CGEFL/RV | IC CODEC CLASS D SPKR DVR 32QFN | 24 b | 是 | 94 / 98 | 0 - 立即发货 | See Page for Pricing | 查看详情 |
Eval Board
| 图片 | 制造商零件编号 | 描述 | 功能 | 嵌入式 | 主要属性 | 可供货数量 | 价格 | 查看详情 | |
|---|---|---|---|---|---|---|---|---|---|
 | CDBWM8960-M-1 | EVAL BOARD FOR WM8960 | CODEC | - | - | 4 - 立即发货 |
1 : ¥1,245.45
散装
| 查看详情 | |
 | CDB6158-1 | EVAL BOARD FOR WM8960 | CODEC | - | - | 0 - 立即发货 | See Page for Pricing | 查看详情 |
发布日期： 2018-10-30
