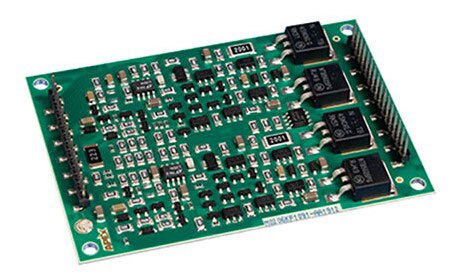

MP206 2 通道功率放大器打印头驱动器

Apex Microtechnology 的 MP206 是 2 通道高输出功率放大器，用于驱动电容性负载，例如喷墨打印应用中使用的压电装置。该放大器提供了输出驱动的灵活性；它可以为数量不断变化的压电喷嘴提供正脉冲或负脉冲。MP206 以导热但电绝缘基底为基础，可在非常紧凑的模块中提供高功率。在同相模式下，放大器增益固定为约 19.85 V/V（对于反相模式，则为 -15.7 V/V）。它经过了优化，可实现 0 至 40 V（或 -40 V 至 0 V）的输出电压摆幅。内部补偿和外部补偿相结合，让 MP206 可以适应 Fujifilm Dimatix Samba G3L 和 GMA 系列喷墨打印头，提供最佳压摆率并确保稳定性。放大级的辅助电压（+VB 和 -VB）用于减少输出驱动器的功率损耗。
