AD9361 RF 捷变收发器 IC 和系统模块 (SOM)

用于通信、无线电和基站应用的 Analog Devices 射频收发器解决方案

ADI 的 AD9361 RF 捷变收发器 IC 和 SOM 图片ADI AD9361 射频 (RF) Agile Transceiver™ 专门针对 3G 和 4G 蜂窝通信系统,如家庭基站/微微蜂窝/微蜂窝基站。采用 144 引脚 CSPBGA 封装的 AD9361BBCZ 和 ADRV9361-Z7035 是一款系统模块 (SOM)。AD-FMCOMMS2-EBZ-FMC 为设计人员提供了一种快速原型开发环境,可支持多种通信协议(涵盖大多数特许使用和公共频带)。

AD9361 的编程灵活性和可配置性结合低功耗可配置软件无线电的灵活性及其小基底面,将设计多功能性提升至一个全新高度。大量同样先进的客户生态系统支持具有这项技术。该器件将面市时间压缩至最短并减少了项目风险。AD9361 在 70 MHz 至 6 GHz 频带内工作,是一款在单芯片中集成了多种功能的无线电设计。该 RF 捷变收发器集成了一个 RF 前端、灵活的混合信号基带部分、频率合成器、两个模数转换器和两个直接转换接收器,从而简化了设计并降低了物料清单成本。AD9361 支持从不到 200 kHz 直至 56 MHz 的通道带宽且高度可编程,拥有了当今市场上最宽的动态范围。AD9361 非常适用于通信、无线电和基站应用。

特性
  • RF 2 × 2 收发器,集成了 12 位 DAC 和 ADC
  • 频带:70 MHz 至 6.0 GHz
  • 支持 TDD 和 FDD 工作模式
  • 可调谐通道 BW
  • 双接收器:6 路差分或者12 路单端输入
  • 200 kHz 至 56 MHz
  • 优异的接收器灵敏度,噪声系数小于 2.5 dB
  • RX 增益控制
  • 用于手动增益控制的实时监控和控制信号
  • 独立的自动增益控制
  • 蜂窝、LTE
  • 接收电流:175 mA 至 445 mA
  • 发射电流:240 mA 至 820 mA
  • 工作温度范围:-40°C 至 +85°C
  • 封装/外壳:144-LFBGA、SOM
应用
  • 通信系统
  • 无线电系统
  • 基站
  • 家庭基站/微微蜂窝/微蜂窝

Evaluation Board

图片制造商零件编号描述频率配套使用/相关产品所含物品可供货数量价格查看详情
BOARD TRANSCEIVER FOR FMCAD-FMCOMMS2-EBZBOARD TRANSCEIVER FOR FMC2.4GHzAD93614 - 立即发货$8,471.02查看详情

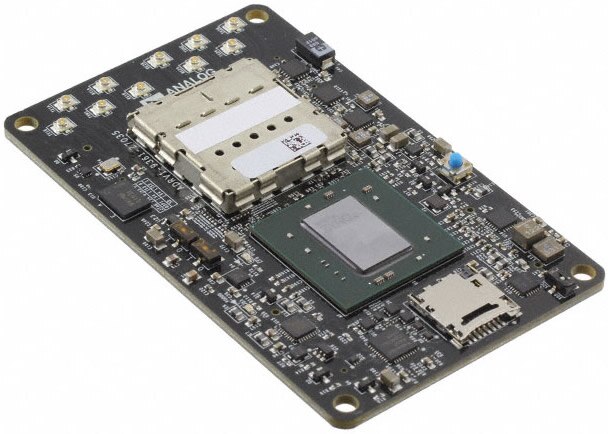

RF System on Module

图片制造商零件编号描述可供货数量价格查看详情
RF TXRX MODULE CELL U.FL SMDADRV9361-Z7035RF TXRX MODULE CELL U.FL SMD0 - 立即发货$18,382.17查看详情
发布日期: 2014-01-15
