AD3552R 系列 DAC

ADI 的 AD3552R 系列是一款低漂移、超快速、16 位精度、电流输出数模转换器 (DAC)，旨在生成多个输出电压跨度范围。它具有高精度性能，延迟更低，建立时间更短，更新速率更快。应用因此可增加控制环路带宽，控制应用可使用更少的系统时间，或者运行更复杂的算法并创建更快、更精确的激励信号。

该器件包含三个漂移补偿反馈电阻器，用于调节输出电压所需的外部跨阻放大器 (TIA)。偏移和增益调节寄存器允许生成多个输出跨度范围，例如 0 V 至 2.5 V、0 V 至 5 V、0 V 至 10 V、-5 V 至 +5 V 和 -10 V 至 +10 V，以及具有全 16 位分辨率的自定义中间范围。

DAC 可以在快速模式下运行以实现最高速度，也可以在精密模式下运行以实现最高准确度。

SPI 可配置为单 SPI（经典 SPI）模式、双 SPI 模式、同步双 SPI 模式和具有单数据速率 (SDR) 或双数据速率 (DDR) 的四 SPI 模式，逻辑电平为 1.2 V 至 1.8 五。为了提高器件的鲁棒性，可以启用循环冗余校验 (CRC)。还集成了多个错误检查器来检测 V_REF 故障或存储器映射损坏。

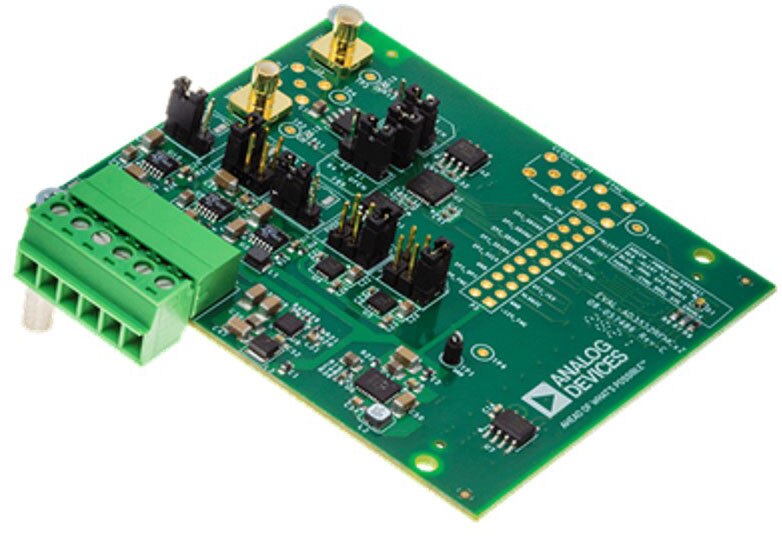

EVAL-AD3552RFMCxZ 是用于 AD3552R 超快速 16 位精密 DAC 的评估板。该板有两种变体：EVAL-AD3552RFMC1Z，针对高带宽和更高速度进行了优化，以及 EVALAD3552RFMC2Z，针对精度进行了优化。电路板之间的唯一区别是跨阻放大器及其相应的反馈电容器。

该板允许测试 DAC 的所有输出范围、波形生成、电源和参考选项。

EVAL-AD3552RFMCxZ 板通过系统演示平台（SDP-H1 板）连接到 PC 的 USB 端口。它也可以使用 P5 位置的排针连接器连接到不同的控制器板。
