AD4134 模数转换器
Analog Devices 的 AD4134 是一款 24 位，4 通道同步采样，1.5 MSPS 精密抗混叠 ADC
ADI 的 AD4134 是一款四通道、低噪声、同步采样、精密模数转换器 (ADC)，具有出色的功能、性能和易用性。由于其电阻输入结构，它易于驱动，无需外部高速放大器来驱动模拟输入。AD4134 的固有抗混叠滤波器还消除了在 ADC 输入之前对外部二阶抗混叠滤波器的需求。集成的异步采样率转换器简化了系统时钟和调制器时钟之间的握手，而不会限制接口的最大吞吐量。
由于扩展了温度范围，AD4131 是 AD7134 的直接升级版。这使得 AD4131 非常适合工业应用。

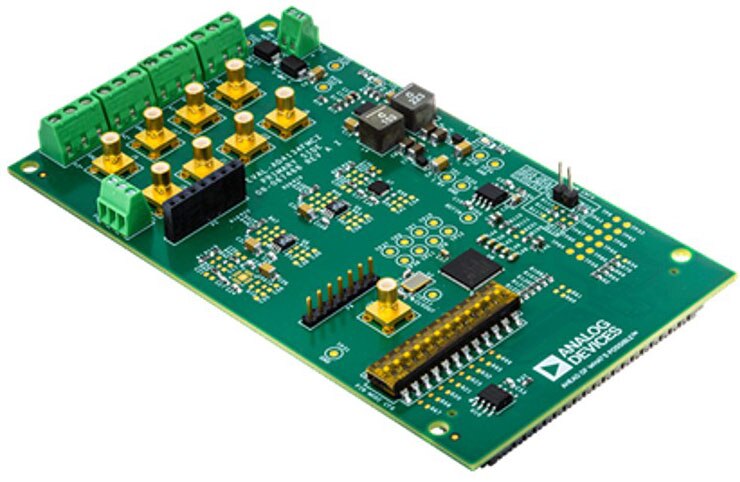

EVAL-AD4134FMCZ 评估套件采用 AD4134 24 位、4 通道、同步采样、1.5 MSPS 精密无混叠 ADC。EVAL-AD4134FMCZ 从系统演示平台 (SDP) EVAL-SDP-CH1Z (SDP-H1) 板取电。板载 DC-DC 稳压器将 8 V 至 14 V 的外部电源调节至 5 V 和 1.8 V，以为 AD4134 和外围组件供电。板载 ADR444 会产生一个单独的 4.096 V 基准电压。ADC 由板载晶体提供时钟。
EVAL-AD4134FMCZ 通过 SDP-H1 板连接到 PC USB 端口。
在 PC 上运行的 AD4134 评估软件提供对 AD4134 器件寄存器映射的完全可访问性，并有一个数据分析界面，用于显示来自时域和频域转换结果的关键参数和图形。
特性
- 无混叠消除了在 ADC 输入之前对外部二阶抗混叠滤波器的需求，从而减小了整体解决方案的尺寸和复杂性
- 电阻 ADC 和参考输入，无需外部高速放大器来驱动模拟输入
- 当需要同步采样、隔离或两者兼有时，易于与简化的系统时钟设计同步
应用
- 仪器仪表和测量：ETM、音频测试
- 工业自动化：用于预见性维护的状态监测
- 航空航天和国防：声纳
- 电气测试与测量
- 3 相电能品质分析
- 控制和硬件回路验证
- 声学与材料科学研究与开发
AD4134 Analog-to-Digital Converter
| 图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
|---|---|---|---|---|---|---|
 |  | AD4134BCPZ | 24-BIT, 4CH SIM 1.5MSPS PRECISIO | 27 - 立即发货 | $316.50 | 查看详情 |
Evaluation Boards
| 图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
|---|---|---|---|---|---|---|
|  | EVAL-AD4134FMCZ | EVAL BOARD FOR AD4134 | 22 - 立即发货 | $1,279.26 | 查看详情 |
发布日期： 2022-02-23
