热缩管材料及规格选择

作者:Barley Li

投稿人:DigiKey

热缩管,又称热收缩套管, 是一种特制的套管, 广泛应用于各种线束、焊点、电感的绝缘保护、防锈、防蚀等,是一种对电缆和连接器进行微小维修的绝佳工具。热缩管具有遇热收缩的特殊功能,在选择合适的热缩管之前,先了解产品的特性及关键参数,对于正确应用至关重要。

Image of heat shrink tubing can protect the terminal area

图1,热缩管能保护终端区免受污染,并通过颜色编码识别电路

Image of damaged wires and cables

图2,热缩管可用于修复损坏的电线和电缆

市场上有大大小小的热缩管,如何选择合适的热缩管? 我们可以透过DigiKey官网内热缩管的不同参数选料。

DigiKey官网內热缩管的不同参数选项

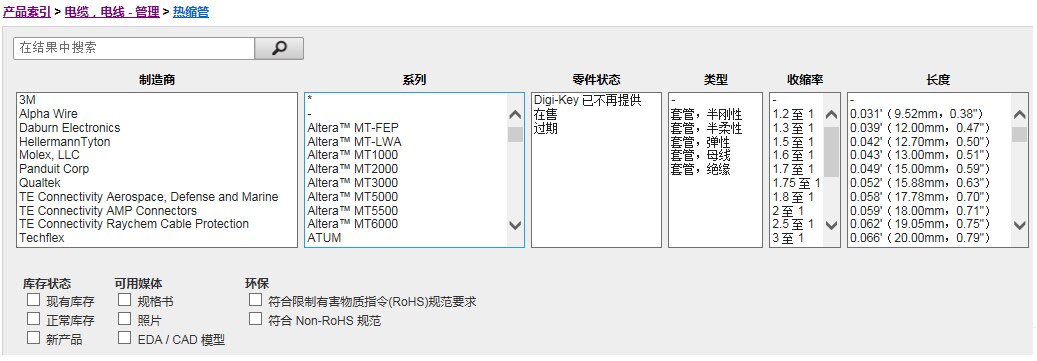

图3,DigiKey官网內热缩管的不同参数选项

参数一:内径

我们可以先用游标尺或一把尺子,来测量被包覆物的最大和最少的直径。之后,在选择热缩管收缩前内径的尺寸——即DigiKey官网内的 “内径 (出厂)”这个参数时,最大内径可作为参考,再额外多约百分之二十到三十左右即可。这额外的百分之二十到三十,将允许热缩管有足够空间通过凸出的位置。

Image of heat shrink tubing with various supplied inner diameters

图4,不同内径大小的热缩管

利用测量得到的最小直径,可以找到热缩管遇热收缩后能够包覆物件的尺寸,即是DigiKey官网内的“内径 - 恢复后” 这个参数。这个尺寸如何选择? 应该小于被包覆物件的尺寸,这样, 热缩管就可以紧紧地收缩在物件上。

利用测量得到的最小直径,可以找到热缩管遇热收缩后能够包覆物件的尺寸,即是DigiKey官网内的“内径 - 恢复后” 这个参数。这个尺寸如何选择? 应该小于被包覆物件的尺寸,这样, 热缩管就可以紧紧地收缩在物件上。

  • 内径 (出厂): 也被称为收缩前内径,即制造商提供热缩管遇热前最小的内径。这意味着如果选料是1/4”内径,则该热缩管出厂时的最小内径将为1/4”,并可能会有些微公差。
  • 内径 - 恢复后: 也被称为收缩后内径,是指热缩管遇热后能收缩至最大的内径。即使热缩管收缩前尺寸略高,但当加热后,热缩管将至少可以收缩至这一内径规格。

DigiKey官网内热缩管的收缩率、长度、内径参数选项

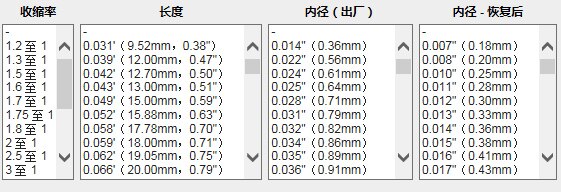

图5,DigiKey官网内热缩管的收缩率、长度、内径参数选项

参数二:收缩率

我们也可利用DigiKey官网内的 “收缩率”参数,来筛选合适的热缩管。 DigiKey官网内的热缩管“收缩率”选项很多,如1.2 至 1,1.3 至 1,1.5 至 1,…, 6 至1等。

Equation 1

请留意高收缩率意味着热缩管适合较大的物件,例如连接器,然后遇热收缩到较小的电线直径。一般来说,建议选择热缩管尺寸不得超过比例的40%。这样可以使热缩管有效收缩并包覆物件。

参数三:长度

请注意,热缩管遇热后同时也将纵向收缩5%~7%,因此利用长度选料时,需要额外作出调整。

参数四:恢复后的壁厚

热缩管有各种厚度。更厚的热收缩能够提供更好的耐磨性,更坚固,抵抗磨损的能力也更强。如果您不需要耐磨性很高的热缩管,那么一个薄壁的热缩管就可以了。

其他参数:材料、工作温度和收缩温度

热缩管的材料,与它的使用环境温度有密切关系。如收缩温度340℃,有PTFE (聚四氟乙烯) 热缩管,具耐磨、耐化学腐蚀、耐腐蚀、阻燃、耐热、防紫外线的特性。

DigiKey官网内热缩管的收缩率、长度、内径参数选项

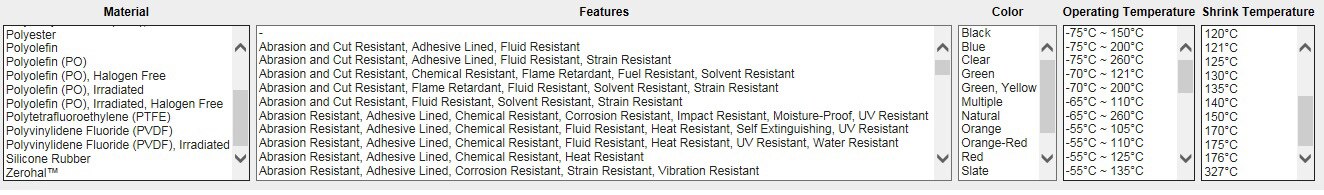

图6,DigiKey官网内热缩管的材料、工作温度和收缩温度选项

总结

总之,选择合适的热缩管时,请小心留意以下这些要素:

  • 第一:包覆物的大小。
  • 第二:热缩管的特性和用途,如:厚度、收缩率、工作温度、收缩温度等。
