倾斜传感器的种类与选择技巧

倾斜传感器，又称倾角传感器或倾斜计，是一种测量物体相对于重力场的倾斜角度的设备。这些传感器在各种应用中都有广泛的使用，包括工业自动化、航空航天、楼宇、汽车和消费类电子产品等领域。

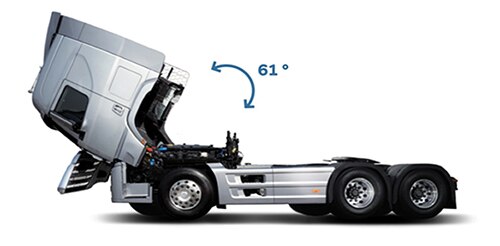

倾斜传感器的应用实例

倾斜传感器的类型繁多且特性不同

倾斜传感器所采用的原理相当多样，包括使用加速度计原理的倾斜传感器，利用物体受到重力时的加速度来计算倾斜角度；另一种常见的倾斜传感器则使用陀螺仪技术，测量物体的旋转速度；有些倾斜传感器使用振动传感技术，通过测量物体的振动来计算其倾斜角度。

此外，还有光学式的激光倾斜传感器，使用内建的激光发射器和光学器件，通过测量光束的角度来确定物体的倾斜；以及使用电容传感器测量电容变化，根据物体的倾斜来计算角度的电容式倾斜传感器；另外还有利用内建的磁场传感器，测量地球磁场的变化，从而推断倾斜角度的磁性倾斜传感器；还有利用摆动原理来测量倾斜角度的摆式倾斜传感器。这些倾斜传感器利用的原理各异，也具有不同的特性与应用领域。

倾斜传感器的工作原理

1. 加速度计倾斜传感器

加速度计倾斜传感器是一种使用加速度计技术测量倾斜角度的器件，其通常使用微机电系统（MEMS）技术实现，其中微小的弹簧或质量悬浮在芯片上，受到加速度时会产生微小的位移，再通过检测这种位移的变化来测量加速度。得到加速度后，进行积分计算以获得速度，再进一步进行积分计算得到位移，这样就可以跟踪物体的运动情况，包括倾斜角度。

加速度计倾斜传感器的设计通常相对简单，且制造成本相对较低，其通常使用微机电系统（MEMS）技术，因此可以实现小尺寸和轻量化，适用于空间受限或需要轻量化的应用。与某些其他倾斜传感技术相比，加速度计倾斜传感器通常具有较低的功耗，这在电池供电或需要长时间运行的应用中很有利。加速度计倾斜传感器在一些静态应用中表现良好，例如楼宇倾斜监测、平台水平度监测等。

不过，由于加速度计倾斜传感器使用积分计算得到倾斜角度，因此容易受到积分漂移的影响，随着时间的推移可能累积误差。对于高动态应用，例如振动或高加速度环境下，加速度计倾斜传感器的性能可能受到限制，因为加速度计主要设计用来测量加速度而非快速的动态变化，因此其灵敏度到限制，高灵敏度的需求可能难以实现，特别是对于小角度变化的高精确度要求。

2. 陀螺仪倾斜传感器

陀螺仪倾斜传感器是一种使用陀螺仪技术测量倾斜角度的器件。其基本原理是利用陀螺仪测量物体绕着其轴线的旋转速度，即角速度，得到角速度后，可以对其进行积分计算，以获得物体相对于初始位置的倾斜角度，这种方法可以跟踪物体的倾斜状态。

陀螺仪倾斜传感器通常能够提供较高的精确度，尤其在跟踪快速变化或小角度变化时表现较好。陀螺仪主要用于测量角速度，因此在动态应用中的性能较优，对快速动态变化有较高的灵敏度。

相对于加速度计倾斜传感器，陀螺仪倾斜传感器较少受到积分漂移的影响，可以较长时间保持准确度。陀螺仪不容易受到振动的影响，因此在振动环境中的性能相对稳定。

不过，陀螺仪倾斜传感器的制造成本相对较高，因此在某些应用中可能不够经济实惠。陀螺仪技术相对复杂，设备中可能需要更多的电子器件和复杂的算法来处理数据。

陀螺仪倾斜传感器通常需要较大的电力供应，这可能在电池供电或需要长时间运行的应用中造成问题，且温度变化也许会对陀螺仪的性能产生影响，可能需要额外的补偿措施。

3. 振动式倾斜传感器

振动式倾斜传感器是一种利用振动原理测量倾斜角度的器件，其通常包含一个或多个振动器件，如摆动的弹簧或悬吊的质量。这些器件在倾斜时会受到地球引力的影响而发生振动。

振动式倾斜传感器通常会使用陀螺仪或加速度计等传感器件来检测振动的特性，包括频率、振幅等。当倾斜角度改变时，振动特性也会相应变化。传感器的设计中可能包括信号处理单元，用来解析振动的变化，并转换为倾斜角度的数据。

振动式倾斜传感器通常具有较低的功耗，这使它们在需要长时间运行且电力供应有限的应用中具有优势。由于基于振动原理，这类传感器对于动态环境的适应性较好，能够应对振动或加速度变化。其多采用微机电系统（MEMS）技术，使得振动式倾斜传感器可以实现小尺寸和轻量化，适用于空间受限或需要轻量化的应用。

这类传感器通常具有良好的环境耐受特性，例如防水、防尘、抗振等，使其适用于各种环境。相对于一些高精确度的倾斜传感器，振动式倾斜传感器通常具有较经济的价格。不过，振动式倾斜传感器的精确度通常较低，不适用于高精确度的应用，且外部振动可能对传感器的测量结果产生干扰，需要额外的滤波或校准措施。

4. 激光倾斜传感器

激光倾斜传感器是一种使用激光技术测量倾斜角度的器件，通常基于光学干涉原理，其中一束激光被分为两条光线，分别经过不同的光程，这两条光线在传感器的检测区域交叉，形成干涉条纹。

当传感器发生倾斜时，至少一条光线的光程会变化，导致干涉条纹的移动。通过检测这种干涉条纹的变化，可以计算出倾斜角度。系统中包括一些光学器件，如分光镜或反射镜，用来引导激光束，以及检测干涉条纹的变化。

激光倾斜传感器通常具有较高的精确度，尤其在需要测量微小角度变化的应用中表现优越。由于使用激光干涉原理，这种传感器对倾斜角度的变化非常灵敏，能够应对小角度变化。

相较于某些振动传感器，激光倾斜传感器不容易受到外部振动的影响，因为干涉条纹的变化主要受到倾斜导致的光程变化的影响。光学系统通常可以被设计成对不同环境条件（如温度、压力等）具有较好的适应性。激光倾斜传感器的测量过程是无接触的，适用于一些需要避免机械接触的应用，并减少了磨损和损耗。

由于高精确度和复杂的光学系统，激光倾斜传感器通常较昂贵，且对环境较为敏感，某些环境变化，如温度的变化，可能会影响传感器的性能，需要进行额外的校准和补偿。

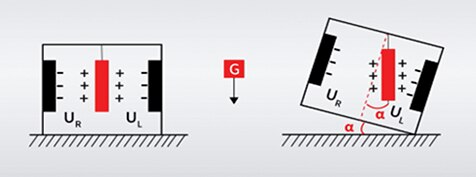

5. 电容式倾斜传感器

电容式倾斜传感器是一种使用电容原理来测量倾斜角度的器件。电容器是两个导体之间的电荷存储器，其大小与两导体之间的距离和面积有关。当传感器发生倾斜时，内部的传感器件的相对位置会改变，从而影响电容的变化。

电容式倾斜传感器通常包含两个电容传感器件，这些器件的相对位置会根据设备的倾斜角度而改变。电容式倾斜传感器使用读取电路来检测两电容之间的变化，这种变化可以被转换成倾斜角度的数据。

电容式倾斜传感器通常能够提供较高的精确度，特别是对于小角度的变化。这种传感器通常能够应对广泛的倾斜角度范围，从微小的角度到大范围的倾斜。由于电容式倾斜传感器不需要机械部分，其响应速度相对较快，可以实时反应倾斜状态的变化。

电容式倾斜传感器使用微机电系统（MEMS）技术，可以实现小尺寸和轻量化，适用于空间受限或需要轻量化的应用。相较于某些其他倾斜传感技术，电容式倾斜传感器通常具有较低的功耗，这在电池供电或需要长时间运行的应用中很有利。

电容式倾斜传感器通常能够适应不同的环境条件，并具有良好的环境耐受特性。相较于一些高精确度的倾斜传感器，电容式倾斜传感器的制造成本通常相对较低。不过，温度的变化可能会影响电容式倾斜传感器的性能，需要额外的校准和补偿。另外，电容式传感器可能受到外部电场的干扰，这需要特殊的设计或屏蔽来减小影响。

6. 磁性倾斜传感器

磁性倾斜传感器是一种使用磁感应原理测量倾斜角度的器件，其基于磁感应原理，其中包含一个或多个磁性传感器件，通常是磁场传感器（例如霍尔效应传感器）。

磁性倾斜传感器是以地球的磁场作为参考，当倾斜传感器发生倾斜时，传感器件的相对位置相对于地磁场会发生变化。当传感器倾斜时，磁场传感器件测量到的地磁场的投影会发生变化，这种变化可以被转换成倾斜角度的数据。

磁性倾斜传感器通常适应广泛的倾斜角度范围，从微小的角度到相对大范围的倾斜。与光学传感器不同，磁性倾斜传感器不受外部光线的影响，因此在光线环境变化较大的应用中更稳定。磁性倾斜传感器通常也不容易受到振动的影响，这使其在振动环境中表现较为稳定。

由于不需要机械移动部分，磁性倾斜传感器的响应速度相对较快，能够实时反应倾斜状态的变化。相对于某些高精确度的倾斜传感技术，磁性倾斜传感器的制造和操作相对简单，成本较低。

7. 摆式倾斜传感器.

摆式倾斜传感器是一种常见的倾斜传感器，也被称为倾角摆，其原理基于物理学中的摆动原理，摆式倾斜传感器又可分成固体式、液体式与气体式。

固体摆式倾斜角传感器的原理基于摆动的物理原理，根据重力和摆动的作用，当摆臂受到倾斜时，摆杆上的质量就会发生摆动。这个摆动的角度与倾斜角度有关，因此可以通过测量摆杆的摆动来推断倾斜角度。固体摆式倾斜传感器在一些应用中具有良好的精确度和灵敏度，但在选择时需要考虑其尺寸、成本和特定应用的需求。

液体摆式倾斜传感器基于液体在容器内的摆动原理，当容器倾斜时，液体内的表面将跟随容器倾斜，形成一个斜坡。传感器通常设计成具有一个或多个摆动轴，使得摆动能够反映倾斜的方向和角度。液体摆式倾斜传感器具有一些优势，如简单的机械结构和相对低的成本。然而，在选择时仍需根据特定应用需求仔细评估其性能。

气体摆式倾斜传感器原理是使用气体压力传感技术，这种传感器可能包含一个气体室，当倾斜时，气体在室内移动，改变气体室内的压力。传感器件可以感知这种压力变化，并转换为相应的电信号。具体的气体摆式倾斜传感器的原理和特性可能因制造商和应用而异。在选择传感器时，建议查阅相关的技术规格表和文件以获得更详细的信息。

选择倾斜传感器的注意事项

选择倾斜传感器时，需要考虑多个因素，以确保适应特定应用需求。首先应确定传感器是否用于静态或动态环境。某些传感器可能更适用于稳定的环境，而另一些可能适用于动态或振动环境。

由于倾斜传感器的技术相当多样，因此应了解不同传感器技术的特点，并确保传感器的精确度和分辨率符合应用的要求，某些应用可能需要高精确度和细小的分辨率，并考虑传感器的灵敏度，以确保它能够满足应用中可能出现的倾斜角度范围。

对于动态应用，应了解传感器的动态特性，确保它能够稳定地工作，并不受外部振动和加速度的影响。此外，应考虑倾斜传感器应用的环境条件，考虑传感器在不同温度和湿度条件下的性能，以及是否需要防护功能，如防水、防尘等。对于有空间限制的应用，选择体积小、重量轻的传感器可能更为合适。

此外，还需考虑传感器的预期使用寿命，以及其在长期使用中的稳定性和可靠性，并确定传感器的成本是否符合预算，同时不要牺牲过多性能。此外也需确保传感器的输出接口符合系统或应用的需求，例如数字或模拟输出。最后，应选择信誉良好的制造商，并检查相关产品的评价和应用实例。

总体来说，选择倾斜传感器需要全面考虑特定应用的需求，通常需要权衡不同特性之间的优先次序。在进行选择前，进行充分的研究、测试和评估，以确保所选择的传感器符合预期的性能和可靠性。

倾斜传感器的设计注意事项与解决方案

倾斜传感器在应用时可能面临一些常见的问题，这些问题可能来自环境、设备或传感器本身的因素。首先要面对的是校准问题，倾斜传感器的校准可能受到外部环境或设备条件的影响，导致测量不准确。因此应定期进行校准，使用精确的校准工具，并在实际应用场景中考虑设备的固定和安装。

温度变化也可能影响传感器的性能，导致漂移或不准确的测量，解决方案是选择具有较好温度稳定性的传感器，或者使用温度补偿技术，例如在传感器附近安装温度传感器以进行校正。

另一方面，振动可能导致传感器的误差，特别是在动态应用中。此时应使用具抗振设计的传感器，或者在固定传感器时考虑使用阻尼材料，以减缓振动的影响。

应用环境周围的电磁干扰也可能导致传感器的电子器件故障或测量不准确。应使用防EMI（电磁干扰）的传感器，或在传感器周围使用屏蔽材料，以减少外部电磁场对传感器的影响。

在恶劣环境下，如高温、高湿或具腐蚀性的环境中，传感器的耐久性可能受到威胁。应选择具有防水、防尘、防腐蚀特性的传感器，并确保传感器符合应用场景的要求。

此外，不正确的安装和固定可能导致传感器的不稳定性和测量错误。应按照制造商的建议进行正确的安装和固定，使用适当的固定工具，确保传感器处于稳定的位置。另一方面，电源问题或连接问题可能导致传感器无法正常工作。此时应确保传感器的电源稳定，检查连接线是否完好，并进行必要的电气检查。

最终，成本仍是重要的考虑因素，必须在有限预算下，平衡传感器的性能和成本。应仔细评估应用的需求，选择符合性能要求的传感器，同时考虑预算因素。

在遇到问题时，及时与传感器制造商或供应商联系，并根据其建议进行解决方案的调整和实施。定期的保养和监测也是确保倾斜传感器长期稳定运行的关键。

结语

在选择倾斜传感器时，应考虑多个因素，以确保其在特定应用中能够提供准确且可靠的倾斜测量，像是精确度需求、倾斜范围、动态性能、环境条件、耐外部干扰、电源要求、成本、尺寸和重量、校准和维护、通信接口等需求，综合考虑这些因素，可以更好地选择适合特定应用需求的倾斜传感器，确保系统的性能和可靠性。
