电动工具解决方案

Toshiba 无绳电动工具解决方案可提供高功率能力和长电池寿命

Toshiba Powertool 解决方案图片对无线电动工具的需求急剧增加。Toshiba 的 MOSFET 技术、电机控制驱动器和光电耦合器的广泛产品阵容满足各种要求,例如在高功率要求与小尺寸因数和可接受的电池寿命之间取得平衡。

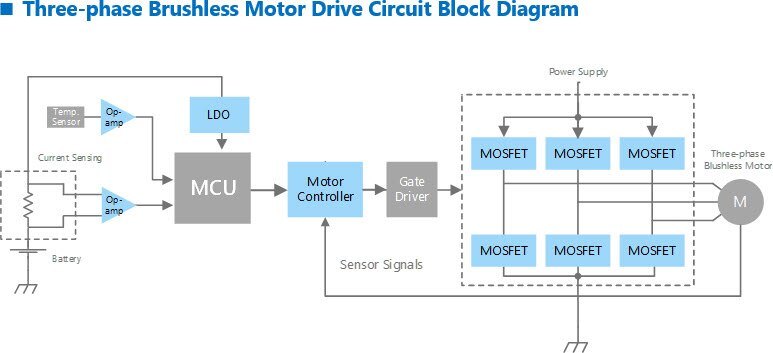

三相无刷电机驱动电路框图

Toshiba 的三相

通过使用专用的 Toshiba TC78B016FTG 电机驱动器,可以轻松驱动带有逆变器控制的三相无刷电机。也可以使用 Toshiba TB6634FNG 外部驱动器型电机控制驱动器来驱动大容量无刷电机。当使用具有低导通电阻和高散热效率的 Toshiba MOSFET:TPWR8004PL 和 TPHR8504PL 作为驱动器时,可以实现低发热和低功率耗散。此外,使用小包装产品可以更轻松地减小电路板面积,而又不会牺牲功耗。

诸如 Toshiba 的 TC75S67TU 之类的 LDO 运算放大器可用于系统电源的电流监视电路和设备异常检测。当与温度传感器结合使用时,运算放大器也非常适合电池保护电路。此外,Toshiba 的 LDO 系列 TAR5SB 可用于系统电源,因为它可以减少电机驱动部分产生的噪声,从而可以配置稳定的系统。

电刷电机驱动电路框图

Toshiba 的有刷电机图表

双极型晶体管 (NPN/PNP) TMBT3906 和 2SC4116 可用于为电刷电机驱动配置 MOSFET 驱动器。MOSFET 驱动器使用低导通电阻、高散热产品可实现低热量产生和低功率耗散。另一方面,考虑到电机中的反向电动势,还需要高击穿特性。因此,应针对每种应用选择合适的产品,例如 Toshiba 的 TPWR8004PL 和 TPHR8504PL MOSFET。此外,使用小型封装的产品可减少所需的电路板面积。

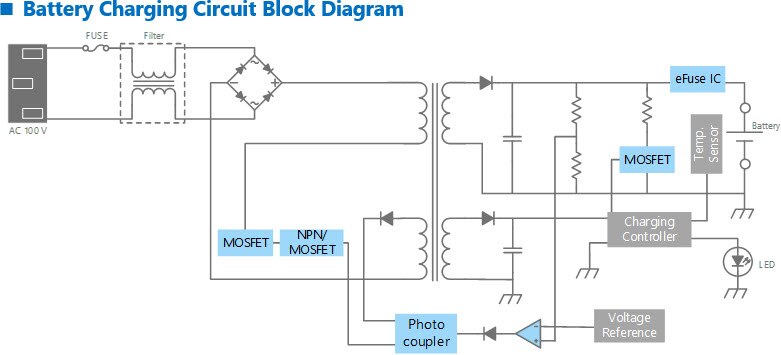

电池充电电路框图

Toshiba 的电池充电曲线图

由于在 AC-DC 电源的 PFC 电路中使用的 MOSFET 需要高击穿电压和低导通电阻,因此选择同时满足这两个要求的 MOSFET 是很重要的。Toshiba 还提供 TK17A80W 以及封装大小各不相同的其他各种 MOSFET。

在电压反馈电路中,通过使用像 TLP385 这样的光电耦合器,可以在初级侧和次级侧通过电隔离实现信号传输。

保护在任何电源电路中同样重要。Toshiba 的 TCKE8xx 系列 eFuse IC 专为可能发生意外电涌的电池供电产品而设计。eFuse IC 改善了整体系统质量和可靠性。

优势
  • 广泛的产品组合
  • 保持低导通电阻以产生最小的热量
  • 通过高效封装提高散热能力
  • 隔离栅上的光耦合
  • 应用说明、参考设计和其他材料设计帮助
  • 借助 eFuse IC 和光耦合器帮助达到保护标准(IEC-62368-1 等)

3-Phase Brushless Motor Drive Circuit – MOSFETs

图片制造商零件编号描述可供货数量价格查看详情
MOSFET N-CH 40V 150A 8SOPTPHR8504PL,L1QMOSFET N-CH 40V 150A 8SOP1644 - 立即发货$21.16查看详情
MOSFET N-CH 40V 150A 8DSOPTPWR8004PL,L1QMOSFET N-CH 40V 150A 8DSOP8824 - 立即发货$31.26查看详情

3-Phase Brushless Motor Drive Circuit - Op Amps

图片制造商零件编号描述可供货数量价格查看详情
IC CMOS 1 CIRCUIT UFVTC75S67TU,LFIC CMOS 1 CIRCUIT UFV6859 - 立即发货$5.45查看详情

3-Phase Brushless Motor Drive Circuit – LDO Regulators

图片制造商零件编号描述可供货数量价格查看详情
IC REG LINEAR 5V 200MA SMVTAR5SB50(TE85L,F)IC REG LINEAR 5V 200MA SMV4750 - 立即发货$6.51查看详情

3-Phase Brushless Motor Drive Circuit – Motor Control

图片制造商零件编号描述可供货数量价格查看详情
IC MOTOR DRIVER 0V-5.5V 36WQFNTC78B016FTG,ELIC MOTOR DRIVER 0V-5.5V 36WQFN13681 - 立即发货$43.31查看详情
IC MOTOR DRVR 6.5V-16.5V 30SSOPTB6634FNG,C,8,ELIC MOTOR DRVR 6.5V-16.5V 30SSOP1862 - 立即发货$35.98查看详情

Motor Drive Circuit - Bipolar Transistors

图片制造商零件编号描述可供货数量价格查看详情
TRANS PNP 50V 0.15A SOT23-3TMBT3906,LMTRANS PNP 50V 0.15A SOT23-319205 - 立即发货$1.22查看详情
TRANS NPN 50V 0.15A SC702SC4116-Y,LFTRANS NPN 50V 0.15A SC7013148 - 立即发货$1.22查看详情

Motor Drive Circuit - MOSFETs

图片制造商零件编号描述可供货数量价格查看详情
MOSFET N-CH 40V 150A 8SOPTPHR8504PL,L1QMOSFET N-CH 40V 150A 8SOP1644 - 立即发货$21.16查看详情
MOSFET N-CH 40V 150A 8DSOPTPWR8004PL,L1QMOSFET N-CH 40V 150A 8DSOP8824 - 立即发货$31.26查看详情

Power Supply Circuit - MOSFETs

图片制造商零件编号描述可供货数量价格查看详情
MOSFET N-CH 800V 17A TO220SISTK17A80W,S4XMOSFET N-CH 800V 17A TO220SIS91 - 立即发货$37.77查看详情

Power Supply Circuit - eFuse ICs

图片制造商零件编号描述可供货数量价格查看详情
IC ELECTRONIC FUSE 10WSONTCKE800NL,RFIC ELECTRONIC FUSE 10WSON41844 - 立即发货$19.37查看详情
IC ELECTRONIC FUSE 10WSONTCKE800NA,RFIC ELECTRONIC FUSE 10WSON27517 - 立即发货$19.37查看详情
IC ELECTRONIC FUSE 10WSONTCKE812NA,RFIC ELECTRONIC FUSE 10WSON36039 - 立即发货$19.37查看详情
IC ELECTRONIC FUSE 10WSONTCKE812NL,RFIC ELECTRONIC FUSE 10WSON52366 - 立即发货$19.37查看详情
IC ELECTRONIC FUSE 10WSONTCKE805NL,RFIC ELECTRONIC FUSE 10WSON3773 - 立即发货$19.37查看详情
IC ELECTRONIC FUSE 10WSONTCKE805NA,RFIC ELECTRONIC FUSE 10WSON4362 - 立即发货$19.37查看详情
发布日期: 2020-08-12
