NRF-Shield nRF24L01+ 扩展板

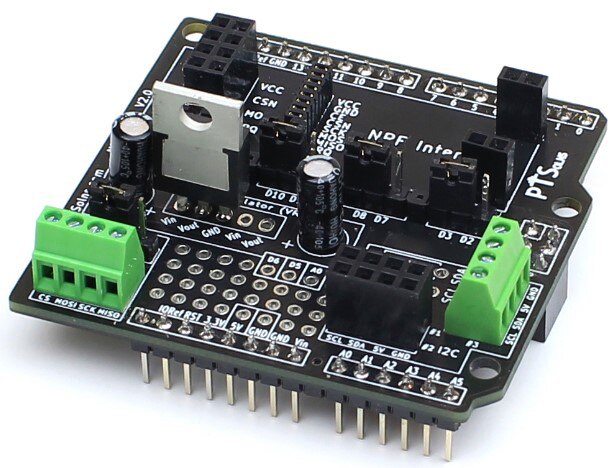

PTSolns NRF-Shield 旨在与常见的 nRF24L01+ 搭配。该扩展板可以搭配三种常见的 nRF 封装：标准尺寸、迷你型以及 +PA+LNA 型。这三种扩展板统称为 NRF。板载 NRF 接口可由下面微控制器的 3.3 V 引脚供电，也可以由 V_IN 引脚供电。如果使用外部 V_IN 供电选项，板载的 3.3V 电压调节器和电容器会对电压进行调节，以满足 NRF 接口的需求。硬件引脚配置为用户实现其设计提供了灵活性，允许他们在不同的硬连线引脚分配之间进行选择。该扩展板提供了 I²C 和 SPI 接口，以及一个小型的原型开发区域。

该扩展板的外形尺寸与 Uno R3 或 Leonardo 的宽度相同，但较短。Uno R3/Leonardo 上的四个安装孔中有三个位于 NRF-Shield 上，具有相同的位置和直径。为了增加 SPI 接口，牺牲了第四个安装孔。尽管扩展板层完全可堆叠，但为了实现最佳射频通信，应将该扩展板层安装为堆栈的最顶层。NRF-Shield 与 Uno R3、Leonardo、Mega R3、Due 和其他类似的微控制器兼容。
