MPM3695-100 带 PMBus 的 DC/DC 电源模块
MPS 的 16 V 100 A 电源模块是可扩展且完全集成的电源解决方案
MPS MPM3695-100 是具有 PMBus 接口的 100 A 可扩展、完全集成的电源模块。该器件提供完整的电源解决方案，可实现高达 100 A 的输出电流，并在宽输入电压范围内实现出色的负载和线路调节。MPM3695-100 在宽负载范围内高效运行，并可并联以提供高达 800 A 的电流。
通过将四个交错相集成到单模制电源模块中，MPM3695-100 采用 MPS 专有的多相恒定导通时间 (MCOT) 控制，提供超快速瞬态响应和简单的环路补偿。PMBus 接口可提供模块配置和关键参数监测。
全保护功能包括过流保护 (OCP)、过压保护 (OVP)、欠压保护 (UVP) 和超温保护 (OTP)。MPM3695-100 仅需极少数量的现成外部组件。该模块采用 BGA (15 mm x 30 mm x 5.18 mm) 封装。
特性
- 输入电压范围：3.2 V 至 16 V（外部 3.3 VCC 偏置）和 4 V 至 16 V（内部 VCC 偏置）。
- 输出电压范围：0.5 V 至 3.3 V
- 100 A 的连续电流可实现高达 1.8 V 的输出电压
- 60 A 的连续电流可实现高达 3.3V 的输出电压
- 符合 PMBus 1.3 标准
- 并联可实现 800 A 的电流，具有主动电流平衡功能
- 适用于并联工作的自动交错功能
- 输出电压远程采样
- 参考电压精度：±1%（-40°C 至 +125°C）

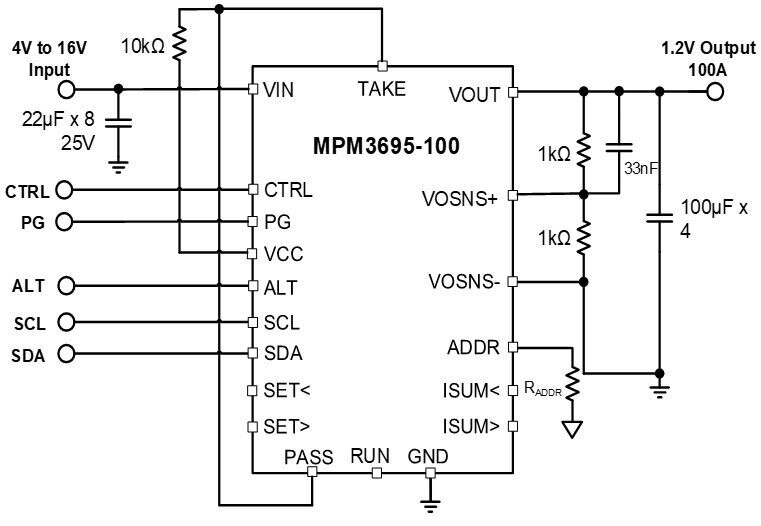

原理图
MPM3695-100 DC/DC Power Modules with PMBus
| 图片 | 制造商零件编号 | 描述 | 电压 - 输入（最小值） | 电压 - 输出 1 | 电流 - 输出（最大值） | 可供货数量 | 价格 | 查看详情 | |
|---|---|---|---|---|---|---|---|---|---|
 |  | MPM3695GMQ-10-0022 | DC DC CONVERTER 0.5-5V | 3.3V | 0.5 ~ 5V | 10A | 773 - 立即发货 | $98.82 | 查看详情 |
|  | MPM3695GRF-25-0022 | DC DC CONVERTER 0.5-5.5V | 3V | 0.5 ~ 5.5V | 20A | 794 - 立即发货 | $166.63 | 查看详情 |
|  | MPM3695GBH-100-0001 | DC DC CONVERTER 3.3V | 3.2V | 0.5 ~ 3.3V | 100A | 217 - 立即发货 | $469.84 | 查看详情 |
Evaluation Boards
| 图片 | 制造商零件编号 | 描述 | 主要用途 | 电压 - 输出 | 电流 - 输出 | 可供货数量 | 价格 | 查看详情 | |
|---|---|---|---|---|---|---|---|---|---|
|  | EVKT-MPM3695-25-A | EVAL BOARD FOR MPM369525 | DC/DC，步降 | 1.8V | 20A | 2 - 立即发货 | $779.57 | 查看详情 |
|  | EVM3695-25-RF-02A | EVAL BOARD FOR MPM369525 | DC/DC，步降 | 1.8V | 20A | 1 - 立即发货 | $212.53 | 查看详情 |
| | EVKT-MPM3695-10-A | EVAL BOARD FOR MPM369510 | DC/DC，步降 | 1.2V | 10A | 0 - 立即发货 | See Page for Pricing | 查看详情 |
| EVM3695-10-MQ-10A | EVAL BOARD FOR MPM369510 | DC/DC，步降 | 1.2V | 10A | 0 - 立即发货 | $220.12 | 查看详情 |
发布日期： 2023-09-20
