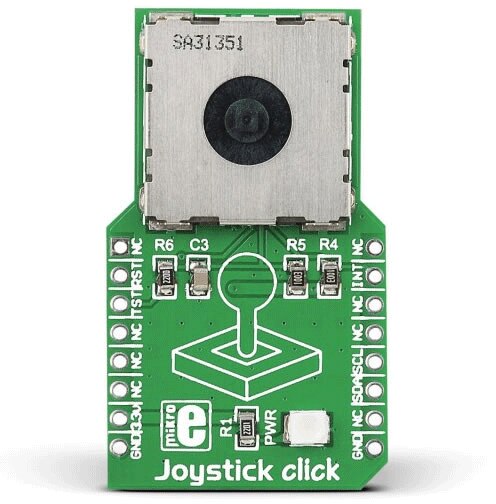

MIKROE-1506 操纵杆 click™ 板

MikroElektronika MIKROE-1506 操纵杆 Click 板是一款基于非接触式磁运动检测功能的智能导航关键概念，采用 ams AS5013 霍尔 IC 以及 N50P105 微型磁性操纵杆模块。这一操纵杆 Click 是一款 mikroBus™ 外形尺寸的配件板。它是用来向设计添加操纵杆的紧凑而简单的解决方案。AS5013 包括五个集成霍尔传感元件，监视操纵杆所集成磁铁的运动，并直接通过 I²C 输出提供 X 和 Y 坐标。集成的机械按钮也内置于操纵杆。该板采用 3.3 V 逻辑和电源。在 Libstock.com 可以找到操纵杆代码示例。

ams 的 AS5013 是用于当今物联网 (IoT) 世界的完整霍尔传感器 IC，可实现智能导航。片载处理引擎让系统设计人员能够实现产品快速上市。传感器的单芯片包括可检测 ±2 mm 侧向位移、高分辨率 ADC、XY 坐标的五个集成式霍尔传感元件，以及结合了智能电源管理控制器的运动检测引擎。AS5013 具有 -20 °C 至 +80 °C 工作温度范围，采用 16-QFN 封装。
