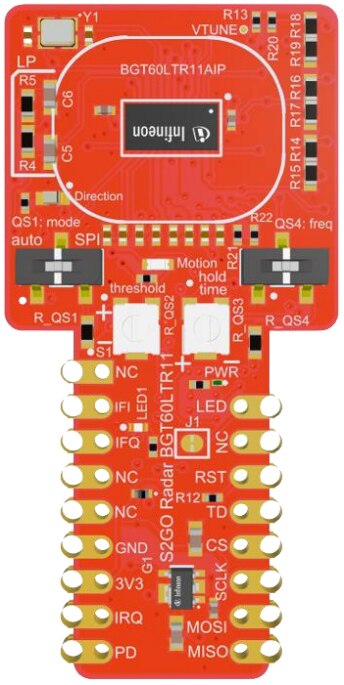

XENSIV™ BGT60LTR11AIP Radar Shield2Go
Infineon 的超低功耗 60 GHz 多普勒雷达传感器包括封装天线 (AIP)
Infineon 的 Radar Shield2Go 可以独立用作插入式雷达传感器(例如,使用 Arduino 外形板或其他微控制器),通过在自主模式(默认)下仅使用两个 GPIO(TD 和 PD)来检测运动和运动方向。该板带有两个电位器和开关,可以方便地机械调整雷达的四个 QS 信号。这些开关可用于自主模式和 SPI 模式之间的切换。
Shield2Go 带有槽孔以确保可使用多种连接方式。建议将 Shield2Go 系列与 Infineon 的 XMC™ 创客板系列(例如,XMC1100 启动套件、XMC1400 Arduino、XMC 2Go 和 XMC4700 Relax 套件)或 Arduino 板(例如,Rev3 和 MKR1000)一起使用。
BGT60LTR11AIP Shield2Go 展示了 BGT60LTR11AIP MMIC 的特性,并为用户提供了即插即用的雷达解决方案。
- 仅用两个 GPIO 即可轻松检测物体的运动和运动方向
- 可在 Arduino IDE 和 PlatformIO IDE(VSCode 扩展)中编程
- 可配置的检测范围为 0.5 m 到 7 m
- 检测到存在或移动方向时闪烁的 LED
- 用于调整雷达 (QS) 设置的电位计和开关
- 采用 Infineon 的 Shield2Go 格式的超小型 (48.8 mm x 23.9 mm) 电路板设计
- 60 GHz 收发器 BGT60LTR11AIP MMIC,带一个发射器和一个接收器单元
- 智能家电原型开发
- 安防应用
XENSIV™ BGT60LTR11AIP Radar Shield2Go
图片 | 制造商零件编号 | 描述 | 可供货数量 | 查看详情 | |
---|---|---|---|---|---|
DEMOBGT60LTR11AIPTOBO1 | EVAL BOARD FOR BGT60LTR11AIP | 50 - 立即发货 | 查看详情 | ||
BGT60LTR11AIPE6327XUMA2 | IC RF TXRX+MCU ISM>1GHZ 42UF2BGA | 3353 - 立即发货 | 查看详情 | ||
S2GORADARBGT60LTR11TOBO1 | EVAL BOARD FOR BGT60LTR11AIP | 11 - 立即发货 | 查看详情 | ||
DEMODISTANCE2GOLTOBO1 | EVAL BOARD FOR BGT24LTR11N16 | 11 - 立即发货 | 查看详情 | ||
DEMOSENSE2GOLPULSETOBO1 | SENSE2GOL PULSE BGT24LTR11 RADAR | 81 - 立即发货 | 查看详情 | ||
DEMOBGT60TR13CTOBO1 | EVAL BOARD FOR BGT60TR13C | 99 - 立即发货 | 查看详情 | ||
BGT60TR13CE6327XUMA1 | SENSOR - RADAR SENSOR DIGITAL | 4008 - 立即发货 | 查看详情 | ||
KITCSKBGT60TR13CTOBO1 | EVAL BOARD FOR BGT60TR13C | 45 - 立即发货 | 查看详情 | ||
KITCSKPASCO2TOBO1 | EVAL KIT | 0 - 立即发货 | 查看详情 |
