使用高频宽带元器件简化设计

Wideband Solutions Home

通信

传统上，基础设施通信 OEM（原始设备制造商）会针对特定频段使用 I/Q（或 IRM）上变频器或下变频器，并推出其仅适合这些频段的解决方案。 如果，随着全球无线需求的增长和全球新频谱的开放，大多数 OEM 计划针对 6-42 GHz 的商业微波无线电频段开发无线电解决方案。 因此，基站设计不再只能期望使用分立器件或是部分集成的元器件。 新设计要求一个使用通用元器件的平台方式，能够覆盖多个频段，并可用于各个不同微波频段的无线电设计。

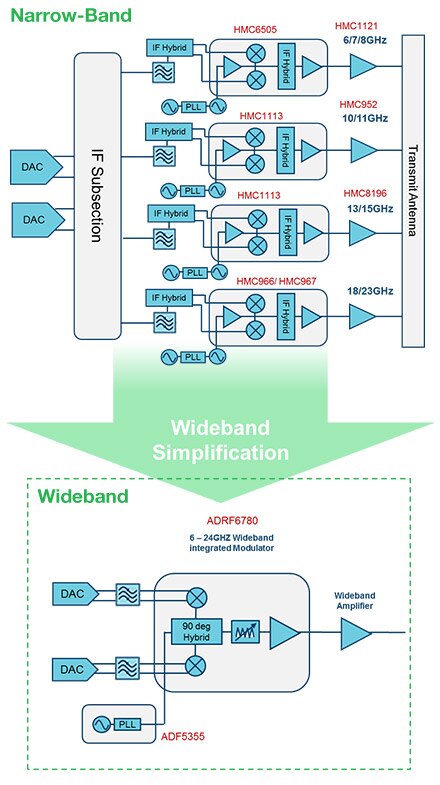

Analog Devices 行业领先的 ADRF6780（6 – 24 GHz 宽频 I/Q 调制器）和 ADRF6880（6 – 24 GHz 宽频 I/Q 解调器）正是朝着这个方向迈出一步的产品。 如图所示，这两个零件使用公用宽带混合平台，以覆盖多个无线电频段，同时还可获得最佳性能和规模效益。 OEM 现在只需使用两个频率转换器即可以设计出用于九个不同无线电频段的微波回程无线电，取代了8 个频率在 6 到 24GHz 之间的独立零件。 ADRF6780 和 ADRF6880 在同一个封装中集成了 I/Q 混频器、可选 LO 倍频器、VVA、对数检波器和一个 SPI 可编程四分缓冲。

这两个零件在传统 0.8 – 3.5 GHz 中频外差式架构中或是在直接转换时（零中频架构）可以用作混频器，只需一个零件即可完成从中频到下至基频的转换。
