射频双接收器 (ADRV9008)、收发器 (ADRV9009)
Analog Devices 针对 3G、4G 和 5G 应用的 RadioVerse 解决方案
ADI 的 ADRV9008/ADRV9009 是高度集成的敏捷型射频 (RF) 双接收器和双收发器,提供集成的合成器和数字信号处理功能。这些 IC 提供了 3G 和 4G 宏单元 TDD 基站应用所需的通用高性能和低功耗组合。
接收器由两个独立的宽带宽 (BW) 直接转换接收器组成,具有先进动态范围。完整的接收子系统包括自动和手动衰减控制、直流偏移校正、正交误差校正 (QEC) 和数字滤波,消除了数字基带中对这些功能的需要。同时集成了射频前端控制和多个辅助功能,如模数转换器 (ADC)、数模转换器 (DAC) 和用于功率放大器 (PA) 的通用输入/输出 (GPIO)。
发射器 (ADRV9009) 采用创新的直接转换调制器,可实现高调制精度和极低的噪声。观测路径由具有先进动态范围的宽带宽直接转换接收器组成。发射器采用创新的直接转换调制器,可实现高调制精度和极低的噪声。
ADRV9008/AERV9009 的内核可直接由 1.3 V 和 1.8 V 稳压器供电,并通过标准的 4 线串行端口进行控制。另外还包括全面的省电模式,以最大限度地降低正常使用时的功耗。ADRV9008/ADRV9009 采用 12 mm x 12 mm、196 球芯片级球栅阵列 (CSP_BGA) 封装。
- 双接收器
- 双发射器 (ADRV9009)
- 最大接收器带宽:200 MHz
- 最大可调谐发射器合成带宽:450 MHz
- 最大观测接收器带宽:450 MHz
- 全集成小数 N、射频合成器
- 全集成时钟合成器
- 针对射频 LO 和基带时钟的多芯片相位同步
- JESD204B 数据路径接口
- 可调谐范围:75 MHz 至 6000 MHz
- 双输入共享观察接收器

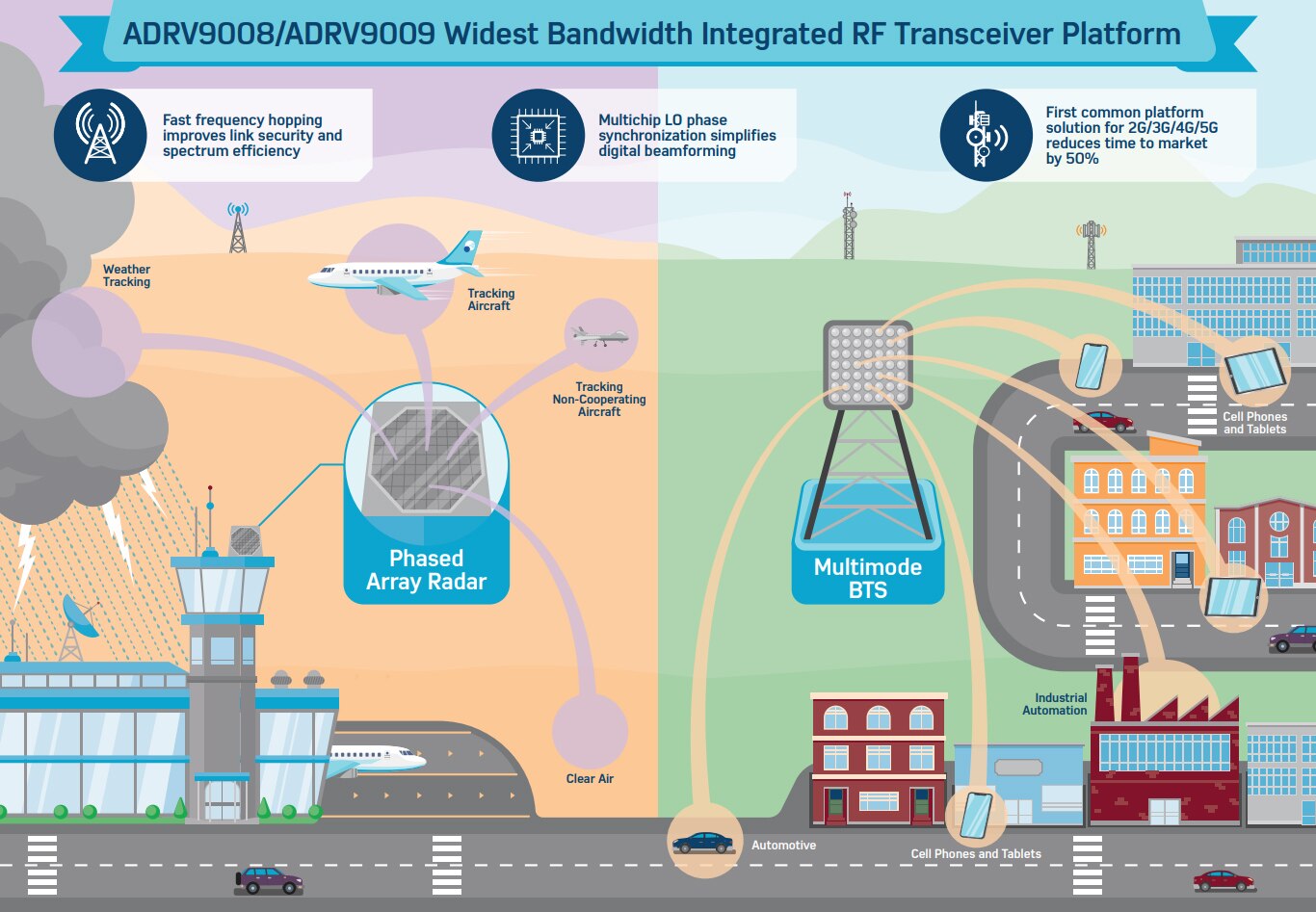

- 3G/4G/5G TDD 宏单元基站
- TDD 有源天线系统
- 大规模 MIMO
- 相控阵雷达
- 电子战
- 军事通信
- 便携式测试设备
RF Transceiver Modules
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
---|---|---|---|---|---|---|
ADRV9008BBCZ-1REEL | RF TXRX MODULE CELL SMD | 0 - 立即发货 | $2,743.61 | 查看详情 | ||
ADRV9008BBCZ-2REEL | RF TXRX MODULE CELL SMD | 0 - 立即发货 | $3,122.53 | 查看详情 |
Evaluation Board
图片 | 制造商零件编号 | 描述 | 可供货数量 | 价格 | 查看详情 | |
---|---|---|---|---|---|---|
ADRV9008-2W/PCBZ | DUAL RF TX/ORX EVALUATION BOARD | 1 - 立即发货 | $11,170.47 | 查看详情 | ||
ADRV9009-W/PCBZ | DUAL RF RX/TX/ORX EVALUATION BOA | 5 - 立即发货 | $17,049.56 | 查看详情 |
