AD7402/AD7403/AD7405 三角积分调制器

Analog Devices 推出其具有串行和 LVDS 接口的 16 位、隔离式三角积分调制器

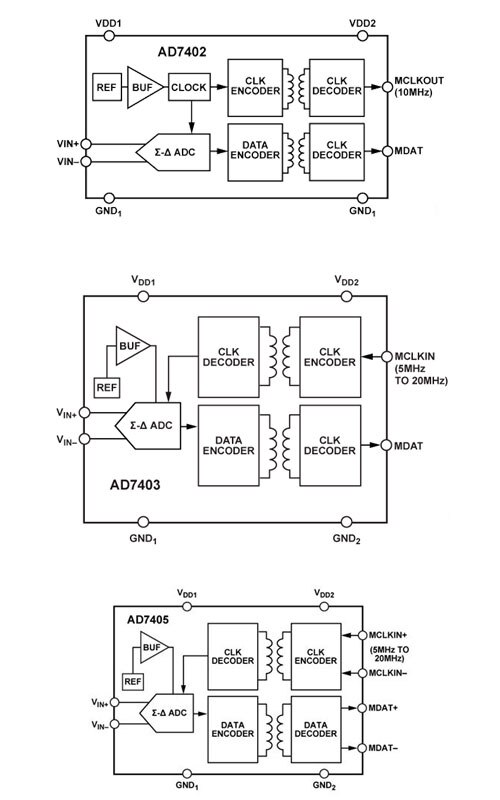

Analog Devices 的 AD7402/AD7403/AD7405 三角积分调制器AD7402、AD7403 和 AD7405 是高性能二阶 Σ-Δ 调制器,能将模拟输入信号转换为高速、单比特数据流,带有基于 Analog Devices, Inc. iCoupler® 技术的片载数字隔离。 这些调制器采用 4.5 V 至 5.5 V (VDD1) (AD7402) 电源供电,或采用 5 V (VDD1) (AD7403/AD7405) 电源供电。 这些调制器可接受 ±250 mV(± 320 mV 满量程)差分输入信号。 差分输入非常适合在要求电流隔离的高电压应用中用于监视并联电压。

模拟输入由高性能模拟调制器连续采样,然后转换为数据速率为 10 MHz (AD7402) 或 20 MHz (AD7403/AD7405) 的“1”比特密度数字输出流。 通过适当的数字滤波器可重构原始信息,从而在 39 kSPS (AD7402) 实现 87 dB 的信噪比 (SNR),或在 78.1 kSPS (AD7403/AD7405) 实现 88 dB 的信噪比 (SNR)。 串行输入/输出可以使用 3 V 至 5.5 V 或 3.3 V 电源 (VDD2) (AD7402) 或 5 V 或 3 V 电源 (VDD2) (AD7403)。LVDS 输入/输出可以使用 5 V 或 3.3 V 电源 (VDD2) (AD7405)。

串行和 LVDS 接口采用数字方式隔离。 这种技术与单片变压器技术结合在一起,意味着较之光耦合器等其它同类元件来说,片上隔离能获得更加优异的工作特性。 AD7402 和 AD7403-8 采用 8 引线宽体 SOIC 封装,工作温度范围在 -40°C 至 105°C 之间。 AD7403 和 AD7405 采用 16 引线宽体 SOIC 封装,工作温度范围在 -40°C 至 125°C 之间。

特性和优势
  • 10 MHz 内部时钟速率 (AD7402)
    和 5 MHz 至 20 MHz 外部时钟输入速率 (AD7403/AD7405)
  • 16 位;无丢码
  • 信噪比 (SNR):87 dB(典型值)(AD7402) 和 88 dB(典型值)(AD7403/AD7405)
  • 有效位数 (ENOB):13.5 位(典型值)(AD7402) 和 14.2 位(典型值)(AD7403/AD7405)
  • 相对温度的典型失调漂移:1.7 µV/°C (AD7402)、1.6 μV/°C (AD7403/AD7405)、2 μV/°C (AD7403-8)
  • 串行 (AD7402/AD7403) 和 LVDS (AD7405) 接口
  • 板载数字隔离器
  • 板载基准
  • 满程模拟输入范围:±320 mV
  • -40°C 至 105°C (AD7402/AD7403-8) 和 -40°C 至 125°C (AD7403/AD7405) 工作范围
  • 高共模瞬态抗扰度:>25 kV/μs
  • 8 引脚 (AD7402/AD7403-8) 和 (AD7403/AD7405)、16 引线宽体 SOIC,采用更长爬电距离封装
应用
  • 分路电流监视
  • AC 电机控制
  • 电源和太阳能逆变器
  • 风轮机逆变器
  • 数据采集系统
  • 模数和光电隔离器的替代品

Eval Boards

图片制造商零件编号描述可供货数量价格查看详情
EVAL BOARDEV-MCS-ISOINVEP-ZEVAL BOARD1 - 立即发货$11,719.19查看详情
EVAL BOARD FOR AD7403EVAL-AD7403-8FMCZEVAL BOARD FOR AD74032 - 立即发货$890.69查看详情
EVAL BOARD ISOLATED ADC AD7403EVAL-AD7403FMCZEVAL BOARD ISOLATED ADC AD74031 - 立即发货$890.69查看详情
EVAL BOARD SIGMA-DELTA MODEVAL-AD7405FMCZEVAL BOARD SIGMA-DELTA MOD2 - 立即发货$890.69查看详情

AD7403 Sigma-Delta Modulators

图片制造商零件编号描述可供货数量价格查看详情
IC MODULATOR 16BIT 20M 16SOICAD7403BRIZ-RL7IC MODULATOR 16BIT 20M 16SOIC414 - 立即发货$91.09查看详情
IC MODULATOR 16BIT 78.1K 16SOICAD7403TRIZ-EPIC MODULATOR 16BIT 78.1K 16SOIC0 - 立即发货$123.73查看详情
IC MODULATOR 16BIT 78.1K 16SOICAD7403TRIZ-EP-RL7IC MODULATOR 16BIT 78.1K 16SOIC0 - 立即发货$66.75查看详情
IC ISOLATED MODULE 16BIT 8SOICAD7403-8BRIZ-RL7IC ISOLATED MODULE 16BIT 8SOIC674 - 立即发货$91.58查看详情
IC ISOLATED MODULE 16BIT 8SOICAD7403-8BRIZ-RLIC ISOLATED MODULE 16BIT 8SOIC4237 - 立即发货$91.58查看详情
发布日期: 2015-10-22
