iCoupler® 数字隔离器

iCoupler® 数字隔离器

二十多年来，ADI 公司一直处于数字隔离技术的前沿，以突破性的 iCoupler® 数字隔离 IC 和 BGA 数字隔离 µModules 开拓并塑造行业格局。

作为全球领导者，我们已经提供了超过 60 亿个独特频道，展现了我们对创新的承诺。在工业 4.0、电动汽车和数字医疗保健等动态变化的环境中，ADI 被视为电气和电子领域接口领域的专家。

应用广泛

  • 医疗设备
  • 电源
  • 仪表设备
  • 网络设备
  • 量表
  • 照明和楼宇控制
  • 电机驱动
  • 太阳能/风能
  • 通信
  • 工业现场总线
  • 汽车
  • 工业流程控制

数字隔离技术


ADI 提供集成、紧凑、稳健、可靠的解决方案，解决客户的协议传输难题。我们丰富的产品组合提供的解决方案涵盖隔离式现场总线（RS-485、CAN 和 LVDS）以及外设通信（I2C、USB、SPI 和 RS-232）领域。

I2C 隔离器

Analog Devices 的隔离式 I2C 隔离器采用 iCoupler® 芯片级变压器技术，为隔离式 I2C 接口提供全面支持。与光耦合器相比，该技术的功能性能更优异、尺寸更小且功耗更低。ADI 的 I2C 隔离设备非常适合隔离 I2C/SMBus 接口、电池管理系统、电机控制系统和以太网供电。

隔离式控制器区域网络 (CAN)

ADI 隔离式控制器区域网络 (CAN) 收发器提供了数据层链路、硬件协议（如某些 ADI Blackfin® 处理器中内置的）和 CAN 总线的物理布线之间的差分物理层接口。ADI 的产品组合包括集成 iCoupler® 和 isoPower® 隔离的收发器，可提供完全隔离的即用型 CAN PHY 隔离器。

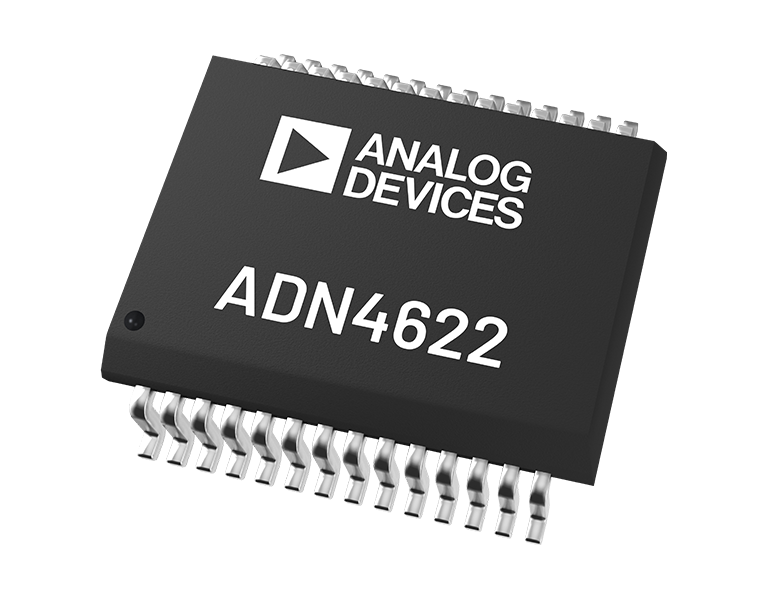

隔离式 LVDS

Analog Devices 的隔离式 LVDS（低压差分信号）设备采用 Analog Devices 的 iCoupler® 技术，增强了高速工作能力。这些坚固的高速插入式隔离器每通道支持最高 2.5 Gbps，可配置为支持最大 10 Gbps 的带宽。与昂贵的光纤、解序列化链路或定制解决方案不同，ADI 的 Gigaspeed 数字 LVDS 隔离器符合 TIA/EIA-644-A 标准，可为模拟前端、处理器间通信、视频和图像数据以及 LVDS 或 CML 信号链的电路板或电缆接口等应用提供集成的高性能隔离。

隔离式 RS-232

由 TIA/EIA-232-F 定义的隔离式 RS-232 通过简单、无端接的电缆以最高 1 Mbps 的速度传输数据。Analog Devices 提供隔离式 iCoupler® 和 μModule® RS-232 收发器，可消除接地环路、防止电压尖峰和瞬变，并提供集成的 DC/DC 转换器。iCoupler 技术最大限度减少了 PCB 空间占用，同时确保了高噪声环境中电源和信号的可靠隔离。μModule RS-232 收发器提供的隔离解决方案无需外部元器件，可提供最大 1 W 额外功率。

隔离式 RS-485

ADI 的隔离式 RS-485 器件符合 TIA-485-A/EIA-485-A 定义，支持双线总线上最多 256 个节点，为长距离高速通信提供出色的抗噪能力。Analog Devices 的 RS-485/RS-422 隔离式收发器非常适合工业现场总线、Modbus、PROFIBUS®、过程控制、楼宇自动化和电机控制应用。ADI 隔离式 RS485 产品组合有半双工或全双工型号，并提供扩展温度、超低偏差、增强驱动强度、完全故障安全、热插拔支持、低压逻辑接口、集成端接，并有针对 IEC 浪涌、EFT、ESD 和过压故障的强大 EMC 保护等选项。

SPI 隔离器

SPI（串行外设接口）是一种广泛使用的接口，用于连接微控制器与传感器、ADC、DAC 和 SRAM 等外围 IC。Analog Devices 提供支持此同步、全双工控制器外设接口的隔离式 SPI 数字隔离器。这些设备采用 ADI 的 iCoupler® 技术构建，具有占用空间小、易于集成、速度快、数据完整性高等特点。集成隔离式 µModule 无需外部元件，从而可提高性能并节省电路板空间。这些 ADI SPI 隔离器非常适合跨越不同地电位或大共模瞬变通信，这在工业 PLC 和数据采集系统中很常见。

USB 隔离器

USB 隔离器保护主机（例如 PC）与其外围设备之间的通信接口。利用 iCoupler® 数字隔离技术，Analog Devices 提供符合 USB 2.0 标准的组件，传输速率为 1.5Mbps、12Mbps 和 480Mbps，具有 EMC 保护、安全隔离功能，可缩小设计尺寸、缩短设计时间并降低系统成本。电隔离的 USB μModule® 收发器将 USB 接口与隔离的 DC/DC 转换器集成在一起，可提供最高 2.5 W 的隔离功率和 ±15 kV ESD 保护。这些透明 USB 数字隔离器非常适合医疗和工业应用中的主机、集线器、总线分配器和外围设备。

隔离式电源转换


isoPower® 芯片级变压器消除了设计复杂性并优化了电源解决方案。μModule 器件可打造一个提供额外辅助隔离电源的解决方案。与传统的光耦合器相比，隔离式放大器为电源工程师带来了速度、温度和瞬态响应方面的升级。模数转换器 (ADC) 支持精密的电机驱动系统架构。

隔离式栅极驱动器

Analog Devices 的小型隔离栅极驱动器专为满足 SiC（碳化硅）和 GaN（氮化镓）电源开关所需的高开关速度和紧凑系统尺寸而设计，同时可靠控制高端和低端开关的 IGBT 和 MOSFET 配置。这些驱动器采用 ADI 的 iCoupler 隔离和高速 CMOS 技术，提供超低传播延迟和出色的共模瞬变抗扰度 (CMTI)。其高脉冲保真度架构提高了电机的功率效率，卓越的时序性能稳定性降低了太阳能逆变器中的电压失真、谐波和输出功率含量。

隔离式模数转换器

作为数据转换器的领先供应商，Analog Devices 不断推出驱动系统架构的新型 A/D 转换器 (ADC)。在电机控制方面，ADI 的转换器解决了电流和电压监测、光学编码器反馈以及轴角数字转换方面的挑战。具有 3.75 kV 隔离电压的隔离式 ADC 体现了 ADI 在性能和集成方面的进步，可简化设计工作。

隔离放大器

隔离放大器为电源设计人员提供了一种高性能、单芯片的光耦合器和并联稳压器的替代方案。Analog Devices 的 ADuM3190 和 ADuM4190 隔离误差放大器具有 400 kHz 带宽、25°C 时 0.5% 的典型初始精度以及 –40°C 至 +125°C 范围内 1% 的总精度。这些放大器为 AC-DC 和 DC-DC 电源制造商提供了更快的速度、更宽的工作温度范围以及五倍的瞬态响应改善。

等功率

Analog Devices 的 isoPower® 技术利用专有的 iCoupler® 芯片级变压器，将隔离式 DC-DC 转换器与数据隔离功能集成在一起。这为设计人员提供了一种经济高效、紧凑且可靠的光耦合器替代方案，目前已出货超过 10 亿个通道，可确保在各种应用中安全、轻松实施。

隔离式数据和 µModule


ADI 的 iCoupler 数字隔离器能够实现稳健可靠的解决方案，可灵活使用最多六个通道。产品符合严格的安全标准，包括可使用通过固安认证的数字隔离器进行 IS-IS 隔离的能力。另可提供 AEC Q100 汽车认证版本。µModule（微模块）无需外部元器件即可实现完全的电数字隔离。

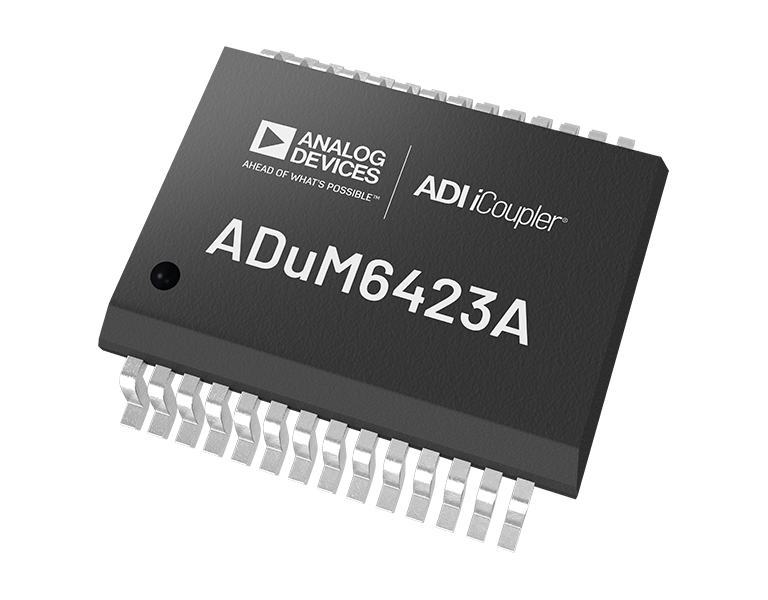

标准数字隔离器

Analog Devices 的数字隔离器通过磁隔离 iCoupler 产品提供强大的解决方案，可提供最多 6 个通道。这些产品符合严格的安全标准，包括危险区域的 IS-IS 固安认证，同时还提供汽车认证版本。这些隔离器采用 iCoupler® 和 isoPower® 技术，可实现灵活的设计，摆脱与光耦合器相关的限制。

µModule 隔离式收发器

Analog Devices 的 µModule 隔离收发器为 SPI、I2C、RS-485/RS-422、RS-232 和 USB 等数字串行接口提供强大的电隔离。这些设备使用以太网变压器、耦合电容器或嵌入式电感器隔离。它们易于配置、EMI 敏感度低、噪声极小，并且具有高抗噪能力，可实现可靠的信号完整性。集成的 µModule 技术在单个 PCB 上整合了电感/磁隔离、分立元件、IC 和电源，支持各种应用，具有最高 3500 V rms 的隔离和一致的稳健性。
