Allegro MicroSystems

ACS71240 集成电流传感器

Allegro MicroSystems 的 ACS71240 汽车级电流隔离电流传感器 IC 非常适用于 PCB 空间有限的应用

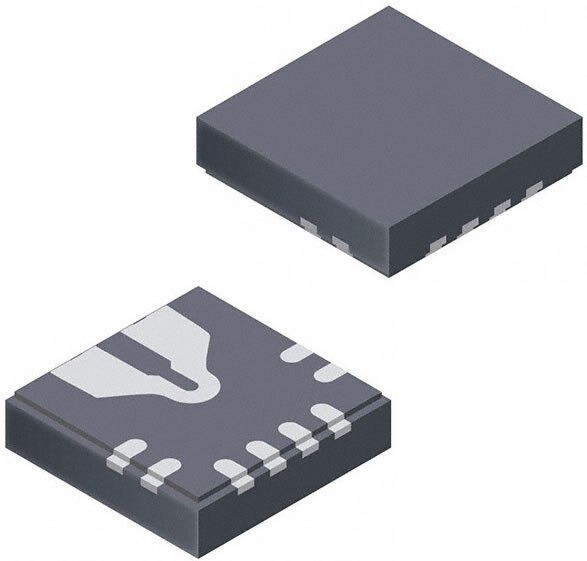

Allegro MicroSystems 的 ACS71240 集成电流传感器图片Allegro MicroSystems ACS71240 系列是符合汽车 AEC-Q100 标准的单片霍尔效应电流传感器 IC，与流行的 Allegro ACS711 系列电流传感器 IC 相比具有新的改进。这些改进包括对杂散磁场的输出信号抗扰度（由相邻电机或载流导线产生）、改善的输出信号精度（典型值<±1.5%）和输出信号对噪声电源电压轨的抗扰度。该器件还具有专用的快速过流故障输出，典型响应时间为 1.5 μs。这种快速故障输出提供了一种检测短路事件的简单方法，可防止损坏逆变器、电机或其他开关电力电子应用中的 MOSFET 或 IGBT。ACS71240 提供两种非常小的封装选项，每种封装都提供不同级别的电流隔离。微小的 3 mm x 3 mm 可润湿侧翼 QFN 封装可用于高达 120 VDC 的电压轨，并可实现零 PPM 汽车应用所需的焊点检测。标准尺寸的 SOIC-8 封装已通过 UL 认证，最高可达 2400 VRMS 隔离并提供 420 VDC 或 297 VRMS 工作电压。

特性和优势
  • 符合 AEC-Q100 标准的汽车级；促进系统级认证
  • 以 5 V 和 3.3 V 工作的组件经过工厂调整，针对 5 V 或 3.3 V 工作进行了优化，为客户提供整个设计周期的灵活性
  • 差分传感提供对杂散磁场的抗扰性，可在嘈杂的环境中实现灵活的布局和精确的测量
  • 非比率输出可在存在嘈杂电源电压时提供抗扰度
  • 精度高于 1.5%（典型值）的高级信号路径可提高温度范围内的偏移和灵敏度
  • 低导体阻抗（EX：0.6mΩ，LC：1.2mΩ）可最大限度地降低功耗
  • 专用过流故障引脚（精度在 10% 以上），工厂可编程范围（0.5 至 2x IP）
  • 片上 dv/dt 抑制屏蔽：片上接地屏蔽可在开关应用中提供 dv/dt 抗扰度
  • 3 mm x 3 mm 可润湿侧翼封装和 SOIC-8 小型封装非常适合空间受限的应用；可润湿侧翼允许焊点目视检查（适用于汽车应用）；与分流/运算放大器解决方案相比，占用更少的 PCB 空间
  • EX：120 V 隔离，LC：2.4 kV 隔离 QFN 适用于 12 V 和 48 V 应用，而 SOIC-8 提供 420 VPK 和 297 VRMS 工作电压

ACS71240 Integrated Current Sensor

图片制造商零件编号描述输出线性度可供货数量价格查看详情
SENSOR CURRENT HALL 10A 12PWRQFNACS71240KEXBLT-010B3SENSOR CURRENT HALL 10A 12PWRQFN电压±1%7078 - 立即发货$17.16查看详情
SENSOR CURRENT HALL 30A 12PWRQFNACS71240KEXBLT-030B3SENSOR CURRENT HALL 30A 12PWRQFN电压±1%15846 - 立即发货$17.16查看详情
SENSOR CURRENT HALL 50A 12PWRQFNACS71240KEXBLT-050U5SENSOR CURRENT HALL 50A 12PWRQFN电压±1%4177 - 立即发货$17.16查看详情
SENSOR CURRENT HALL 10A 8SOICACS71240LLCBTR-010B3SENSOR CURRENT HALL 10A 8SOIC电压±1%7945 - 立即发货$28.99查看详情
SENSOR CURRENT HALL 30A 8SOICACS71240LLCBTR-030B3SENSOR CURRENT HALL 30A 8SOIC电压±1%8803 - 立即发货$28.99查看详情
SENSOR CURRENT HALL 45A 8SOICACS71240LLCBTR-045B5SENSOR CURRENT HALL 45A 8SOIC电压±1%1205 - 立即发货$28.00查看详情
SENSOR CURRENT HALL 50A 8SOICACS71240LLCBTR-050U5SENSOR CURRENT HALL 50A 8SOIC电压±1%4615 - 立即发货$34.07查看详情
发布日期： 2019-06-28
