IEC 电源滤波器外壳内的完整 5 瓦电源
我们都知道大多数台式电脑、平板电视和厨房设备使用了电源连接器。其正式名称是“IEC 60320”,但大多数人只称它为水壶连接器。这种连接器使用如此广泛的原因在于,它是一种世界范围的通用标准,可以使用多种不同的电线,并可以适应各种国家特定的墙板插座。这样简化了制造。
对于水壶来说,电源连接是直通的,但对于微波炉或电脑,通常在连接器内置有电源滤波器。但是,如果市电电源是直通或经过滤波的,则无关紧要,安装孔的尺寸是标准化的且是相同的。各种顶脱冲裁、工具压制和预切割面板均可提供这种标准化安装孔。这也极大地简化了制造。

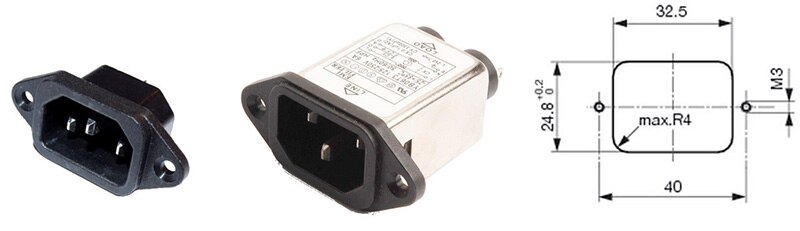

图 1:带有电源滤波器和标准安装孔的 IEC 连接器。(图片来源:RECOM)
RECOM 现在已经将这一概念进一步发展,推出了一种外壳尺寸与 IEC 电源滤波器相同的完整 5 W 电源,即 RAC05-SK/C14 系列。该系列提供 3.3 V 至 24 VDC 的短路保护和触摸安全输出,并采用 85 V 至 264 VAC 的通用市电输入(包括内置 EMC 滤波器)。
这种新设计(正在申请专利)的优点有:
1. 安全、可触摸输出 - 您的设备内无危险的市电电压。
2. 快速安装:标准化安装孔意味着安装电源只需几秒钟。
3. 具有国际安全认证的通用交流输入。只需添加您选择的电源线,然后即可在世界任何地方使用。
4. 3.3 V/5 V/12 V/15 V/24 V 短路保护式输出。

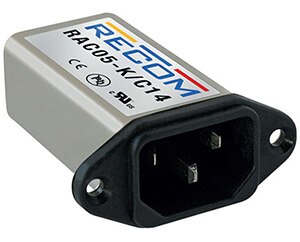

图 2:RECOM 置于 IEC 连接器内的 C14 电源。(图片来源:RECOM)
RAC05-05SK/C14 非常适合为诸如 Raspberry Pi、Arduino 或 BBC Micro:bit 之类单板计算机供电。图 3 显示了一个简单的多合一 Raspberry Pi 触摸屏应用,可用于带有蓝牙和 WLAN 接口的家庭自动化设备。它还适合为永远在线的物联网应用供电,例如网络节点、LoRa WAN 站或数据记录器。
RAC05-SK/C14 尺寸紧凑意味着为任何低功率应用内置电源十分简单、快速、方便。

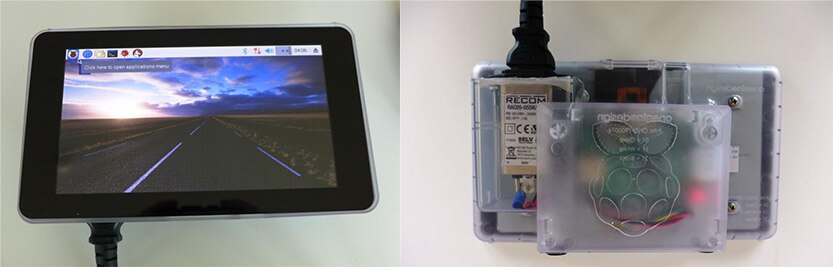

图 3:Raspberry Pi 示教器。RAC05-05SK/c14 提供 1 A 电流,足以为彩色触摸屏以及具有蓝牙和 WLAN 接口的单板计算机供电。(图片来源:RECOM)
