REDCUBE 端子 - 4 强!
Wurth Electronics 的 REDCUBE 端子是高电流应用的卓越解决方案。 不同的设计源自四项领先的工艺技术。 如此可确保工艺和连接技术的灵活性以及快速简单的组装。 随着 REDCUBE 系列的不断开发,现可提供直式或弯角式板对板和线对板连接。

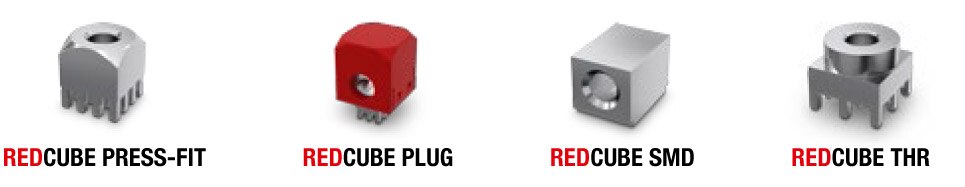

四种设计一览,点击以阅读详情:
REDCUBE Press-Fit

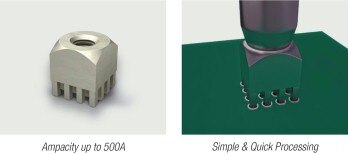

REDCUBE Press-Fit 具有最低失效率,是 PCB 最可靠的技术。 其 FIT 值比 SMD 焊点的 FIT 值要好 30 倍。
将引脚压入 PCB,引脚和电镀通孔之间的高摩擦力在材料之间形成同质冷焊。 产生气密、牢固的机械连接,接触电阻小于 200 µOhm。 没有其他技术能在最低发热前提下传输高达 500 A 的电流。
单个实心压脚具有典型的 100 N 拔出力,或与插入力大致相同的拔出力。 因此,压合连接不仅为电气元件提供电气解决方案,也提供非常强大的机械连接解决方案。
压合技术的优势
- 较高载流量
- 非常适合高连续和峰值电流
- 极高的环境稳定性
- 适用于恶劣环境条件
- 低电阻连接 (< 200 µW)
- 低自发热,因此必须通过系统消散的热量较少
- 敏感元件无发热,电路板无热应力
- 压合连接响应同质冷焊
- 采用冷焊点时不会造成任何问题
- 焊接连接的长期可靠性更高
- 机械性能非常稳定
- 可以双面安装电路板
- 节省空间的设计
- PCB 生产中无变化
- 无需热工艺
REDCUBE Plug

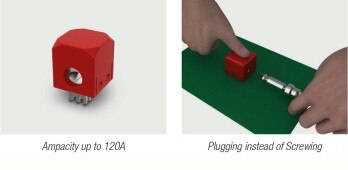

快速简便的新型可插拔解决方案 REDCUBE Plug - 由一个 REDCUBE Press-Fit 组成。 因此无需其他工具。 外壳材料是玻璃纤维增强塑料,具有高耐热性,在高环境温度下不会变形。
用手推外壳顶部即可插入相应的插头。 致动后,弹簧恢复到初始位置,并将插头自动锁定在塑料外壳中的两个位置。 以相反方向拆下插头。 插头和电缆以六角压接方式相互连接。 插头的特殊镀层和表面后处理可以防止压接过程中表面破裂。
REDCUBE SMD

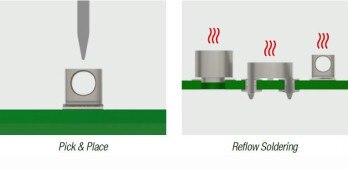

REDCUBE SMD 是 Wurth Electronics 产品不断推陈出新,造福客户的结果。 Wurth Electronics 将全自动拾放安装的优势与高电流技术相结合。 在数秒内将元器件组装在 PCB 上,然后将其与所有其他 SMD 零件焊接在一起,这是安装工艺的一大优势。
REDCUBE SMD 的小尺寸以及与焊盘的大面积连接实现了低接触电阻和低自发热。 这样可以实现高封装密度,而不会在 PCB 上产生过度的热量。 REDCUBE SMD 可提供高达 70 A 的电流,具体取决于布局。 同时,元器件具有很高的保持力和扭矩。 随着全新成角 REDCUBE SMD 型号的扩展,实现了 90° 板对板以及线对板连接。
REDCUBE THR

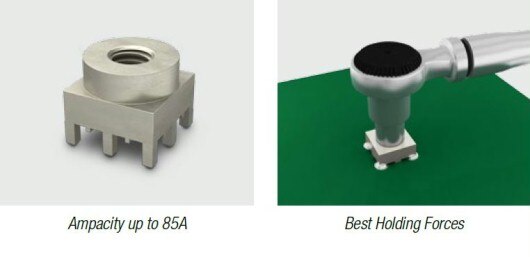

REDCUBE THR 将通孔技术的优势(高机械稳定性)与省时的拾放安装和高效回流焊相结合。 这些零件具有最佳焊接效果和高达 85 A 电流的特殊设计。实心 REDCUBE THR 的铣削处理确保高载流量,与冲压触头相比具有更好的扭矩。
REDCUBE THR 设计用于回流焊。 对于选定范围,可以选择波峰焊。
搜索所有 REDCUBE 产品
