VCNL4200 高灵敏度接近和环境光传感器

Vishay Semiconductor 的 VCNL4200 三合一传感器具有高功率红外发射器、接近和环境光光电检测器、信号处理 IC 和 12 位/16 位 ADC，同时提供中断功能，并支持智能家庭、工业和办公应用 I²C 总线通信接口。与上一代设备相比，VCNL4200 接近检测能力增加了 50%，能为打印机、复印机和家用电器的显示激活、玩具和机器人的碰撞避免、办公室、走廊和公共建筑物的接近感应和照明控制、盥洗器具的激活以及广场和车库停车位的空闲状态提供存在检测功能。这种传感器在一个器件中包含这些应用所需的所有电路，无需其他光栅，也无需通过 IR 发射器和光电二极管进行光学校准。其小巧外形节省了空间，设计工程师在安放传感器时拥有更大的灵活性。

VCNL4200 的环境光和接近传感器采用并行结构，每个都提供可编程中断功能，具有高、低阈值，允许传感器将应用从低功耗模式唤醒，从而降低了应用的总体功耗。该器件的 Filtron 技术实现了接近于人眼的环境光谱灵敏度，同时具有出色的背景光消除能力。

VCNL4200 的内置环境光二极管提供了从 0.003 lx 到 1.57 klx 的检测能力，允许器件工作在采用深色或高透明度透镜设计的应用中。这种 16 位传感器具有荧光灯防闪烁能力，并在 -40°C 至 +85°C 范围内具有出色的温度补偿。VCNL4200 的 12 位接近传感器使用智能消除功能消除了串扰，同时智能存在检测方案可确保准确感测和更快的响应时间。发射器波长峰值为 940 nm，无可见“红尾”

该器件提供 2.5 V 至 3.6 V 的供电电压范围和 1.8 V 至 3.6 V 的 I²C 总线电压范围。它们采用无铅 10 引脚 QFN 封装，符合 RoHS 规范、无卤素，属 Vishay Green 器件。

特性

• 远至 1.5 米的长距离接近检测
• Filtron 技术实现了接近于人眼的环境光谱灵敏度，同时具有出色的背景光消除能力

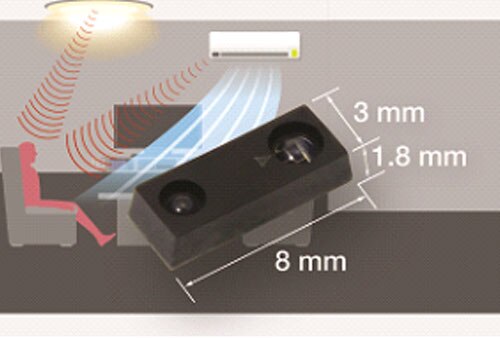

• 紧凑的 8 mm x 3 mm x 1.8 mm 10 引脚 QFN 封装
• 组合了接近和环境光光电检测器和大功率红外发射器
• 集成信号调节 IC 和 16 位 ADC

应用

• 用于激活打印机、复印机和家用电器显示屏的存在检测
• 玩具和机器人防撞应用
• 在办公室、走廊和公共建筑中的接近感应和照明控制
• 盥洗器具激活
• 广场和车库停车位空闲状态检测
