ANNA-B4 Bluetooth® 5.1 模块

u-blox 的超小型模块是小封装高性能低功耗蓝牙 (BLE) 模块

u-blox ANNA-B4 Bluetooth 5.1 模块图片u-blox 的超小型 ANNA-B4 模块是小封装高性能 BLE 模块。Nordic Semiconductor 的模块基于 nRF52833 芯片,提供带有开放式 CPU (ANNA-B402) 或 u-connectXpress (ANNA-B412) 的独立版本。该系统级封装 (SiP) 模块的尺寸仅为 6.5 mm x 6.5 mm,其中包括天线。

ANNA-B4 模块带有一个易于集成的内部片式天线,以及一个天线引脚,可选择连接外部天线。该系列可与内部或外部天线一起使用,这已通过全球认证。这减少了客户将 ANNA-B4 集成到设计中的时间、成本和精力。为确保能在恶劣的专业环境中运行,该模块具有 -40°C 至 +105°C 的扩展温度范围。

ANNA-B402 具有 Bluetooth 5.1、带 FPU 的嵌入式 Arm® Cortex®-M4 微控制器,以及最先进的电源性能。凭借 512 kB 闪存和 128 kB RAM,它能够支持使用开放式 CPU 架构和 Nordic Semiconductor SDK 开发的高级应用。UART、USB、高速 SPI、I²C、I²S 和 GPIO 等有线接口可用于连接外围元件。

ANNA-B402 支持蓝牙测向功能、到达角 (AoA) 和出发角 (AoD)。不同于只使用接收到的信号强度,这可以实现更准确的定位。该模块使用蓝牙远程提供扩展的通信范围或更可靠的连接。也可以用 Wirepas Massive 网状堆栈或 Lumenradio MiraOS 来构建大规模工业网状网络。

除了低功耗蓝牙之外,还提供了对 Zigbee 和 Thread 协议以及 NFC 的支持。具体应用包括智能照明、资产跟踪、室内定位、传感器以及无线连接和可配置设备。

ANNA-B412 模块随附 u-connectXpress 软件,该软件为 u-blox 低功耗蓝牙串口服务、GATT 客户端和服务器、信标、蓝牙远程、NFC™ 提供支持,以及同时为外围和中心角色提供支持。u-blox u-connectXpress 软件允许主机通过 UART 接口使用 AT 命令轻松配置连接。凭借着安全启动特性,该模块提供了一流的安全性,可确保模块只能使用经过身份验证的 u-connectXpress 软件启动。

特性
  • 超紧凑 (6.5 mm x 6.5 mm) 封装
  • 稳健 SiP,具有集成天线和用于外部天线连接的天线引脚
  • Bluetooth 5.1,包括蓝牙网状网络和远程
  • 室内位置定向支持
  • 扩展温度范围:-40°C 至 +105°C
  • 全球认证

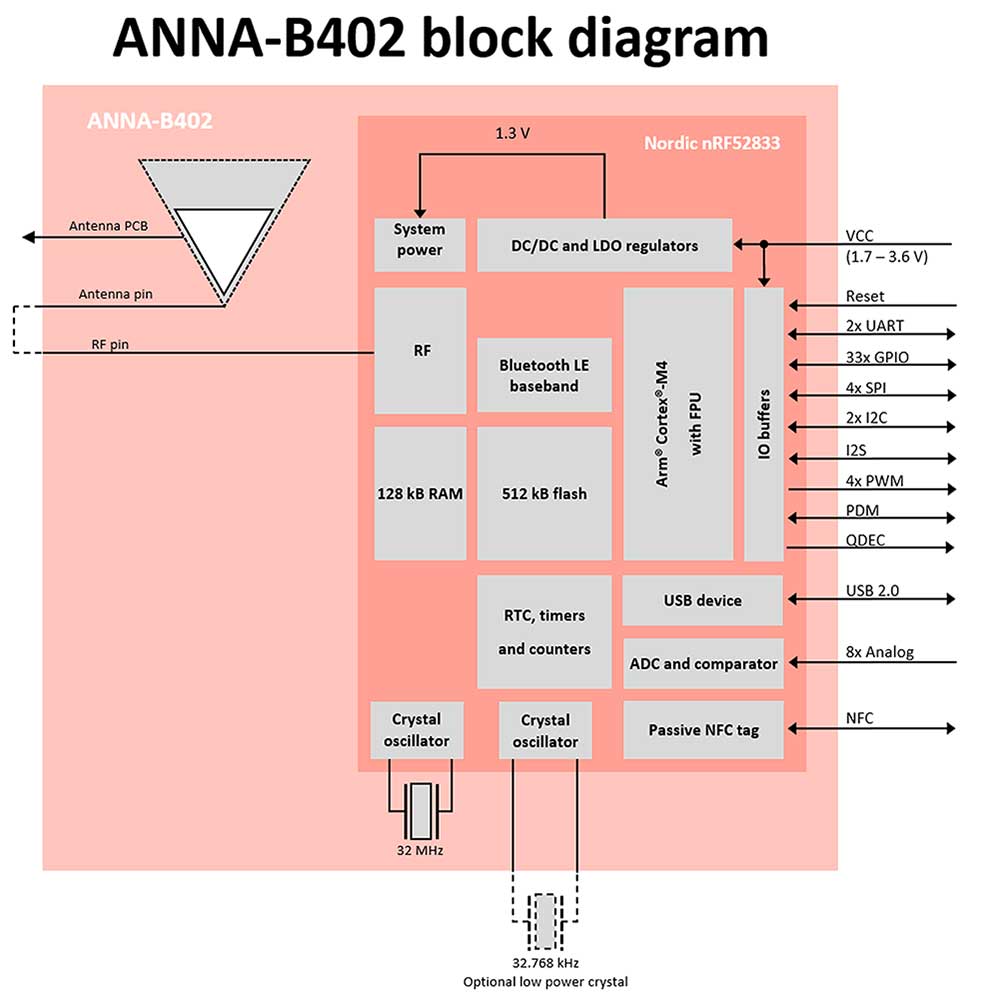

u-blox ANNA-B402 Bluetooth 5.1 模块图(点击放大)

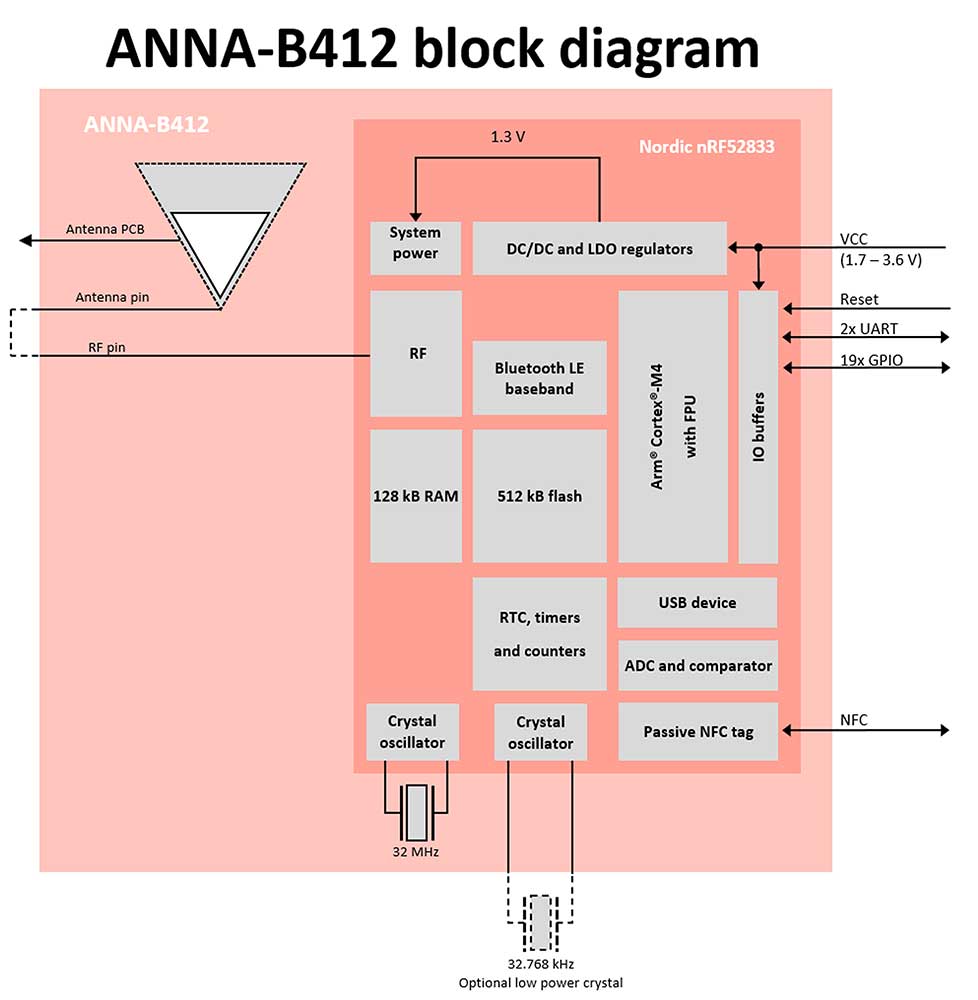

u-blox ANNA-B412 Bluetooth 5.1 模块图(点击放大)

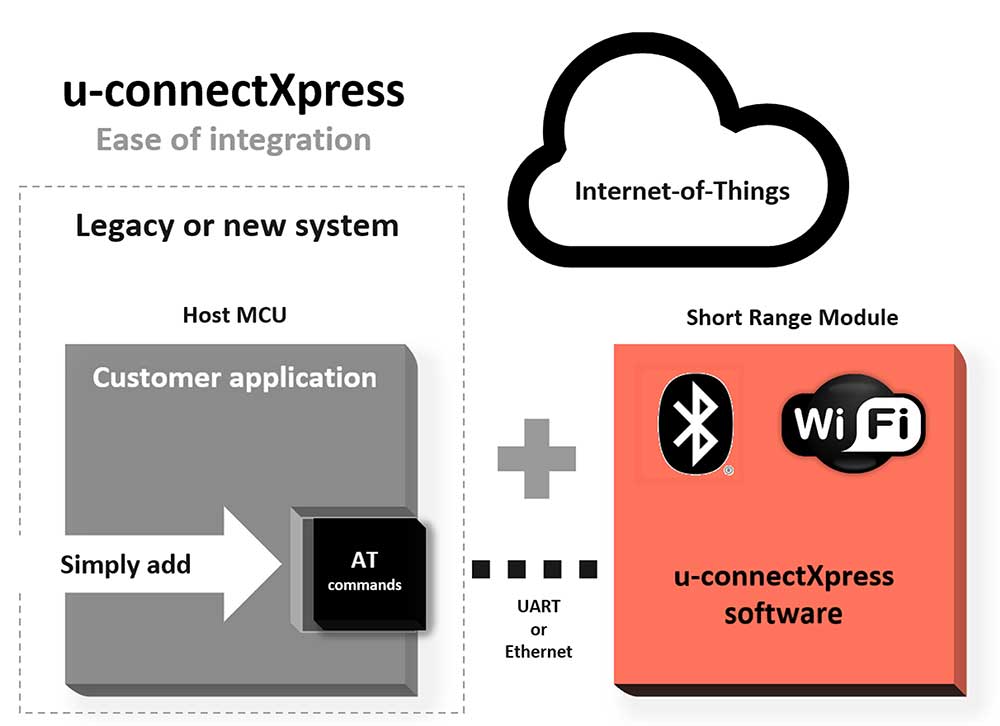

u-blox u-connectexpress 易于集成图(点击放大)

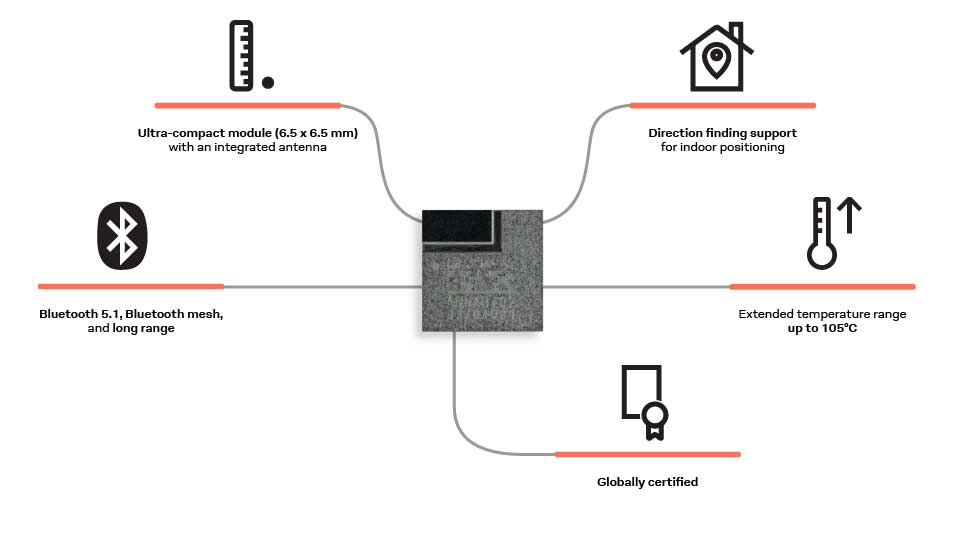

u-blox ANNA-B4 Bluetooth 5.1 模块特性图(点击放大)

ANNA-B4 Bluetooth® 5.1 Module

图片制造商零件编号描述射频系列/标准可供货数量价格查看详情
RF TXRX MOD 802.15.4 BT CHIP SMDANNA-B402-00BRF TXRX MOD 802.15.4 BT CHIP SMD802.15.4,蓝牙3966 - 立即发货$51.12查看详情
RF TXRX MOD BLUETOOTH CHIP SMDANNA-B412-00BRF TXRX MOD BLUETOOTH CHIP SMD蓝牙7593 - 立即发货$57.31查看详情

Evaluation Kits

图片制造商零件编号描述所含物品可供货数量价格查看详情
EVK FOR ANNA-B402, INTERNAL ANTEVK-ANNA-B402CEVK FOR ANNA-B402, INTERNAL ANT137 - 立即发货$805.87查看详情
USB ANNA-B402 EVAL BOARDUSB-ANNA-B402USB ANNA-B402 EVAL BOARD25 - 立即发货$284.90查看详情
EVK FOR ANNA-B402 BLE, U.FL CONNEVK-ANNA-B402UEVK FOR ANNA-B402 BLE, U.FL CONN92 - 立即发货$968.67查看详情
EVK FOR ANNA-B412, INTERNAL ANTEVK-ANNA-B412CEVK FOR ANNA-B412, INTERNAL ANT85 - 立即发货$805.87查看详情
USB ANNA-B412 EVAL BOARDUSB-ANNA-B412USB ANNA-B412 EVAL BOARD10 - 立即发货$284.90查看详情
EVK FOR ANNA-B412 BLE, U.FL CONNEVK-ANNA-B412UEVK FOR ANNA-B412 BLE, U.FL CONN92 - 立即发货$968.67查看详情
发布日期: 2022-11-10
