TDTTP4000W065AN 具有模拟控制的 4 kW PFC GaN 评估板

Transphorm 的模拟控制 4 kW 评估板以更简单的设计提供了超过 99% 的效率

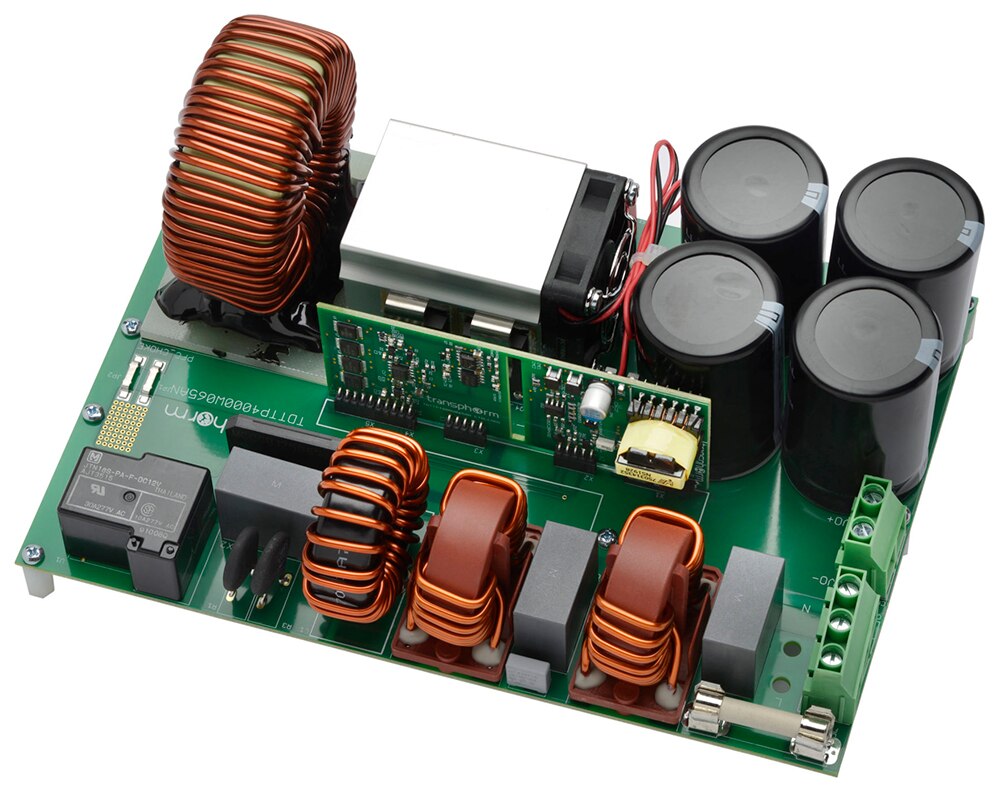

Transphorm 带模拟控制的 TDTTP4000W065AN 4 kW PFC GaN 评估板图片Transphorm 的高效率 4 kW TDTTP4000W065AN 评估板专为最高 4 kW 的单相 AC-DC 电源转换而设计。该评估板使用具有传统模拟控制功能的无桥图腾柱功率因数校正 (PFC) 拓扑。这种配对使 Transphorm 的 GaN FET 能够快速、轻松地访问高功率密度,而无需开发数字信号控制器所需的固件。

TDTTP4000W065AN 的额定值为 4 kW 高压线(180 V 至 260 V)和 2 kW 低压线(90 V 至 120 V),与数字控制解决方案相比,其维护成本更低,从而提高了整体系统效率。

TDTTP4000W065AN 在电路板的快速开关管脚中使用了 Transphorm 的 SuperGaN™ Gen IV TP65H035G4WS FET,在慢速开关管脚中使用了低电阻硅 MOSFET。该板所产生的性能类似于其数字控制的 TDTTP4000W066C,并提供了宝贵的开发工具,可帮助电源系统开发人员轻松地转换为高压 GaN(氮化镓)设计。

特性
  • 将无桥图腾柱 PFC 拓扑与传统模拟控制一起使用
  • 使用 35 mΩ Gen IV SuperGaN FET 构建
  • 易于使用的平台,用于开发 GaN
  • 功率:4000 瓦
  • 开关频率:65 kHz
  • 以更简单的设计提供大于 99% 的效率
  • 为工程师提供了一种更简单的方法来设计单相交流到 DC 源系统
应用
  • 广泛的工业应用
  • 电信设施
  • 数据中心
  • 汽车(电动汽车)

TDTTP4000W065AN 4 kW PFC GaN Evaluation Board with Analog Control

图片制造商零件编号描述可供货数量价格查看详情
4 KW ANALOG BRIDGELESS TOTEM-POLTDTTP4000W065AN-KIT4 KW ANALOG BRIDGELESS TOTEM-POL1 - 立即发货$9,377.37查看详情
发布日期: 2020-08-25
