Thermoflagger™ 过温检测 IC

Toshiba 的这种高能效、简单型 IC 可与 PTC 热敏电阻结合使用，构建有效的热保护解决方案

Toshiba 的 Thermoflagger 过温检测 IC 图片Toshiba Thermoflagger 过温检测 IC 提供了一种不同的方法来检测和防止异常发热。Thermoflagger 设计用于与放置在热源附近的 PTC 热敏电阻串联。

随着电子设备变得越来越复杂和功率密集，电子元件产生的热量增加，对用户安全和设备健康构成风险。这一挑战强调了监测过热以确保系统不会受到严重热问题的负面影响的重要性。

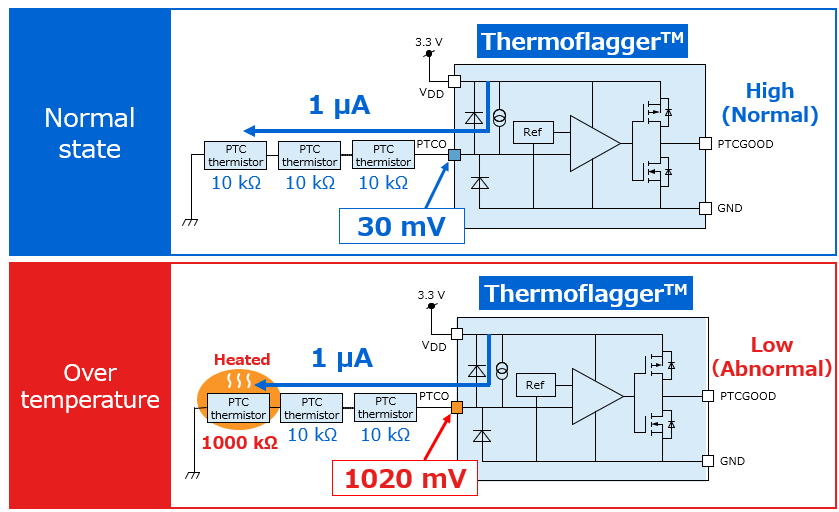

该 IC 通过监测连接的 PTC 热敏电阻的电阻值来工作，当观察到温度过高时，该电阻值呈指数增加。因此，Thermoflagger 将改变输出状态，并且可以被可以采取适当行动的外部系统读取。提供各种选项，例如 1 µA 或 10 µA PTC 电流、锁存类型、推挽和漏极开路。1.6 mm x 1.6 mm ESV 封装的 Thermoflagger IC 提供简单的过热保护和低电流消耗。

资源

Thermoflagger 目录

Toshiba 的 Thermoflagger 过温图

特性
  • 可选 PTCO 输出电流 IPTCO = 1 μA（TCTH01xxE，典型值）IPTCO = 10 μA（TCTH02xxE，典型值）
  • 低电流消耗：IDD = 1.8 μA（TCTH01xxE，典型值）IDD = 11.3 μA（TCTH02xxE，典型值）
  • 高 PTCO 输出电流精度 ±8%（VDD = 3.3 V，+25°C）
  • FLAG 信号锁存功能 (TCTH0x2xE)
  • FLAG 信号输出（PTCGOOD）：
    • TCTH0xxAE：推挽型
    • TCTH0xxBE：开漏型
  • 标准封装 ESV SOT-553：1.6 mm x 1.6 mm x 0.55 mm
应用
  • 笔记本电脑
  • 移动设备
  • 家电
  • 工业设备

Thermoflagger™ Overtemperature Detection IC

图片制造商零件编号描述可供货数量价格查看详情
OVER TEMP DETECTION IC IPTCO: 10TCTH021BE,LF(CTOVER TEMP DETECTION IC IPTCO: 107906 - 立即发货$3.17查看详情
OVER TEMP DETECTION IC IPTCO: 10TCTH022BE,LF(CTOVER TEMP DETECTION IC IPTCO: 107979 - 立即发货$3.17查看详情
OVER TEMP DETECTION IC IPTCO: 10TCTH021AE,LF(CTOVER TEMP DETECTION IC IPTCO: 107957 - 立即发货$3.17查看详情
发布日期： 2023-06-09
