TAS2781 扬声器保护 D 类放大器

Texas Instruments 的单声道数字输入放大器具有实时集成扬声器保护和音频处理功能

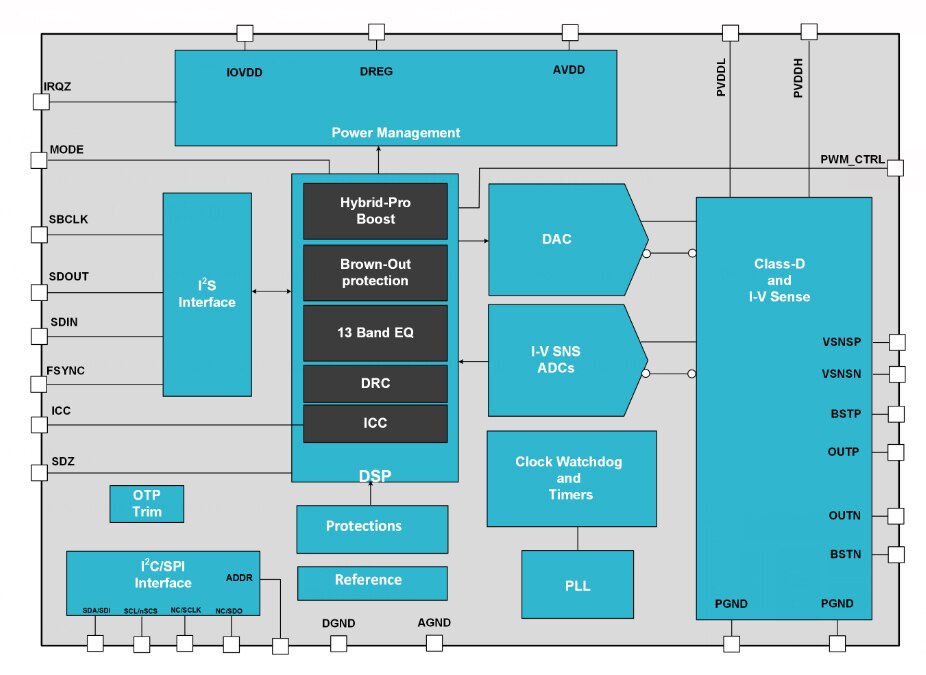

Texas Instruments 的 TAS2781 扬声器保护 D 类放大器图片(点击放大)Texas Instruments TAS2781 是单通道、数字输入 D 类音频放大器,经优化能高效地以高峰值功率驱动小型扬声器。在 18 V 的电源电压下,该 D 类放大器可以向 4 Ω 负载提供 25 W 的连续功率,THD+N 小于 1%。宽电压输入范围和高输出功率使该放大器适用于电池或线路供电系统。片上 DSP 支持 Texas Instruments 的智能放大器扬声器保护算法。

集成的扬声器电压和电流检测可实现对扬声器的实时监控。Y 桥电源架构通过内部选择最佳动态余量的电源来提高放大器效率。具有可调阈值的掉电预防方案允许在电源下降时降低信号路径中的增益。Hybrid-pro 算法允许用户通过控制外部电源来优化效率并提高电池寿命。多达八个 TAS2781 器件可以通过 I2S/TDM 和 I2C/SPI 接口共享一条公共总线。TAS2781 采用 30 引脚 HR-QFN 封装以实现紧凑的 PCB 占位面积。

特性
  • 用于音频处理的集成 DSP
  • 电源:D 类输出级为 23 V
  • Y 桥多电平供电架构
  • 超声波输出支持:高达 40 kHz
  • 输出功率:
    • 25 W 和 1% THD+N (4 Ω, 18 V)
    • 30 W(最大)和 10% THD+N
  • 效率 (1% THD+N) 和功耗:
    • 1 W、4 Ω、PVDDH = 12 V 和 PVDDL = 3.8 V 时为 82%
    • 1 W、8 Ω、PVDDH = 18 V 和 PVDDL = 5 V 时为 83%
    • 1 W、4 Ω、PVDDH = 18 V 和 PVDDL = 5 V 时为 84%
    • 15 W、4 Ω、PVDDH = 18 V 和 PVDDL = 5 V 时为 90%
    • 15 W、8 Ω、PVDDH = 18 V 和 PVDDL = 5 V 时为 93%
    • 在硬件关断模式下 <0.5 μA
  • 电源和管理:
    • AVDD:1.8 V
    • IOVDD:1.8 V 和 3.3 V
    • PVDDL:2.7 V 至 5.5 V
    • PVDDH:4.5 V 至 23 V
  • Hybrid-pro 外部升压控制算法
  • 接口和控制:
    • 用于回声消除的 SDOUT
    • I2S/TDM:8 通道 32 位至 192 KSPS
    • 具有 fast mode+ 或 SPI 接口的 I2C
    • 芯片间通信总线
    • 采样率范围:16 kHz 至 192 kHz
  • 高级 DSP 音频处理:
    • 用于扬声器保护的实时 IV 感测
    • 动态范围压缩器
    • 带功率限制器的掉电保护
    • 多渠道平衡通信
    • 保护和电磁干扰:
      • 超功率和低电量保护
      • PVDDH/PVDDL 电源跟踪限制器
      • 过热和过流保护
      • 温度折返
      • 滤波器后级反馈和压摆率控制
应用
  • 笔记本电脑和台式电脑
  • 智能扬声器
  • 平板电脑和手持设备
  • 无线扬声器

TAS2781 Speaker-Protection Class D Amp

图片制造商零件编号描述放大器类型电路数输出类型可供货数量价格查看详情
QUAD, 36-V, 1.2-MHZ, 3-MV OFFSETLM324BIPWRQUAD, 36-V, 1.2-MHZ, 3-MV OFFSET通用4推挽式8597 - 立即发货$1.55查看详情

Evaluation Board

图片制造商零件编号描述放大器类型输出类型不同负载时最大输出功率 x 通道数可供货数量价格查看详情
EVAL BOARD FOR TAS2781TAS2781EVMEVAL BOARD FOR TAS2781D 类1-通道(单声道)25W x 1 @ 4 欧姆4 - 立即发货$3,042.35查看详情
发布日期: 2023-05-02
