射频元件

性能超凡的密封式连接系统

复杂的机器和设备往往需要高性能的元器件。设计自动驾驶车辆、机器人、家用电器、发电机、电动自行车或数字标牌时,您必须认识到其中包含的每个元器件都必须应对今后日常工作中所需面临的环境挑战。元器件故障的诊断成本高,并且可能导致设备停止运行。使用劣质元器件可能会损害客户满意度,导致保修索赔和投诉堆积如山。选用优质元器件是防止故障的关键,机器或设备的电气元件尤其如此。对于需要承受污垢、潮湿、盐雾和崎岖地形的复杂电气系统,许多全球领先制造商都依赖 TE Connectivity’s (TE) 的 DEUTSCH 工业连接器。

DEUTSCH 工业环境密封式电气连接器是专为恶劣环境而设计的重型连接器。该连接器采用坚固材料制成,支持的线规从 4 AWG 至 22 AWG (25 mm2 - 0.35 mm2)。采用 1 到 128 针的模腔排列结构,提供直插式、法兰和 PCB 安装选项。这些连接器的触头可在多个 DEUTSCH 连接器产品线间互换。此外还提供护套、衬垫、底壳、布线器和安装夹等多种配件。

秉持“为每一处连接至臻至善”的宗旨,TE 为您提供所需的可靠连接产品。作为经久耐用型连接产品的全球领导厂商,TE 提供的创新型解决方案可确保应用安全无故障,值得您的信赖。

卡车
公共汽车
建筑
农业
叉车
休闲
海洋船舶
摩托化运动
发电
轻型军用车辆
工业应用
  • DT 系列
  • DTM 系列
  • DTP 系列
  • HD10 系列
  • HDP20 系列
  • HD30 系列
  • DRB 系列
  • DRC 系列
  • DTHD 系列

DT 系列

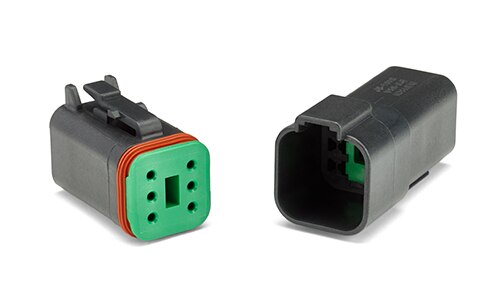

DT 系列

DEUTSCH DT 连接器具有经过现场验证的可靠性和坚固质量。DT 系列的设计优势包括可选法兰固定、多引脚排列结构和设计灵活性。热塑外壳可提供宽工作温度范围,采用硅胶背侧电线和接口密封,使连接器能够承受极端的温度和湿度条件。

  • 可适配 16 号触头 (13 A)
  • 14-20 AWG (2.50-0.50 mm2)
  • 2、3、4、6、8 和 12 针的模腔排列结构
  • 直插式、法兰或 PCB 安装
  • 矩形、热塑性外壳
  • 一体式配接闩锁
  • Wedgelocks 确认触头对准和保持
  • 可用配件:底壳、护套、防尘盖、衬垫、安装夹



查看详情



DTM 系列

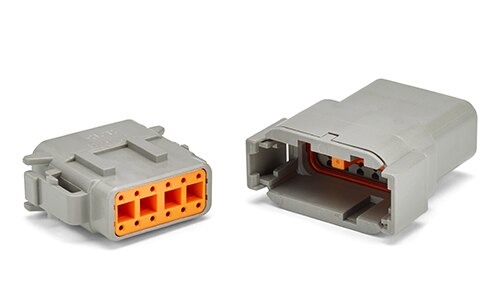

DTM 系列

DEUTSCH DTM 连接器为小电流、多引脚连接器。此类连接器属于环境密封式,可承受恶劣环境。DEUTSCH DTM 连接器可采用直插式和法兰安装,并可用于 PCB 安装应用。此类连接器采用坚固的热塑性材料、硅胶背侧电线和接口密封,因而能够承受极端温度和湿度条件。

  • 适配 20 号触头 (7.5 A)
  • 14-22 AWG (2.50-0.35 mm2)
  • 2、3、4、6、8 和 12 针的模腔排列结构
  • 直插式、法兰或 PCB 安装
  • 矩形、热塑性外壳
  • 一体式配接闩锁
  • Wedgelocks 确认触头对准和保持
  • 可用配件:护套、安装夹、防尘盖和底壳



查看详情



DTP 系列

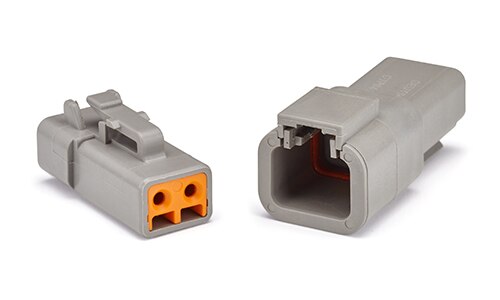

DTP 系列

DEUTSCH DTP 连接器专为大功率应用而设计。此类连接器采用坚固的热塑性和功能硅胶后线和接口密封,因而能在恶劣条件下提供可靠连接。借助 DEUTSCH DTP 连接器,设计人员即可在单一外壳中使用多个 12 号触头,每个触头的连续载流量为 25 A。

  • 可适配 12 号触头 (25 A)
  • 10-14 AWG (6.00-2.00 mm2)
  • 2 和 4 针的模腔排列结构
  • 直插式、法兰或 PCB 安装
  • 矩形、热塑性外壳
  • 一体式配接闩锁
  • Wedgelocks 确认触头对准和保持
  • 可用配件:护套、衬垫、安装夹



查看详情



HD10 系列

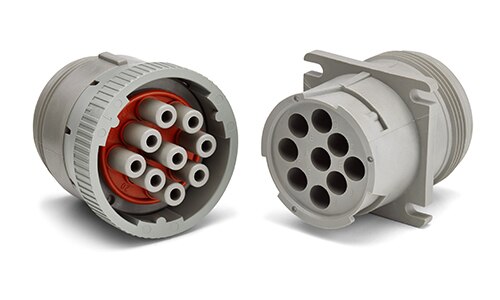

HD10 系列

DEUTSCH HD10 连接器属于环境密封式热塑性圆柱连接器系列。此类连接器坚固耐用,专为卡车、农业、船舶、采矿和建筑领域等恶劣环境而设计。DEUTSCH HD10 连接器广泛应用于诊断连接,提供直插式和法兰安装选项。

  • 适配 4 号 (100 A)、12 号 (25 A) 和 16 号 (13 A) 触头
  • 6-20 AWG (16.00-0.50 mm2)
  • 3、5、6 和 9 孔位的排列结构
  • 直插式、法兰或 PCB 安装
  • 圆形热塑性外壳
  • 配接耦合环
  • 可用配件:底壳、护套、防尘盖、衬垫、系索、安装夹、应力消除



查看详情



HDP20 系列

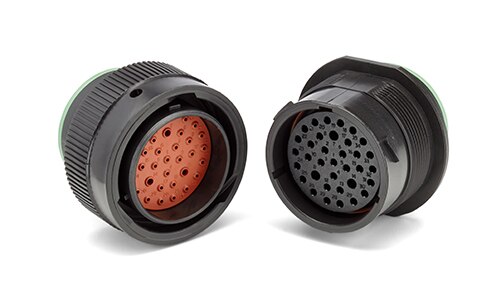

HDP20 系列

DEUTSCH HDP20 连接器属于重型多引脚连接器,采用环境密封式复合外壳结构。此类连接器以两种塑料外壳尺寸提供,并采用十九种不同的配置。此类连接器可配置为 2 至 47 针模腔,在单一外壳中可容纳多种触头规格和线径。

  • 可适配 4 号 (100 A)、8 号 (60 A)、12 号 (25 A)、16 号 (13 A) 和 20 号 (7.5 A) 触头
  • 4-22 AWG (25.00-0.35 mm2)
  • 2、6、7、8、9、14、16、18、19、20、21、23、29、31、33、35 和 47 针的模腔排列结构
  • 直插式或法兰安装
  • 圆形热塑性外壳
  • 配接耦合环
  • 可用配件:底壳、护套、防尘盖、衬垫、安装五金件、应力消除



查看详情



HD30 系列

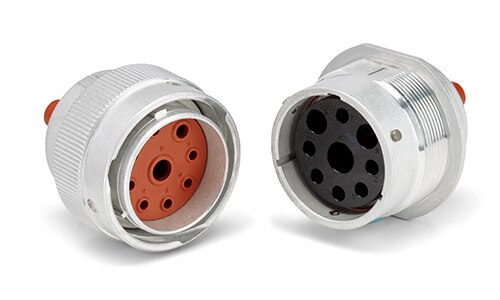

HD30 系列

DEUTSCH HD30 连接器采用金属外壳结构,以满足重型设备和运输行业的需求。DEUTSCH HD30 圆形连接器具备快速通断卡口接头、硅胶密封件和后端插入/后端拆卸的触头系统。此类连接器还包括适配器和电缆夹改良,以支撑电线并减小连接器应力。

  • 可适配 4 号 (100 A)、8 号 (60 A)、12 号 (25 A)、16 号 (13 A) 和 20 号 (7.5 A) 触头
  • 6-22 AWG (13.00-0.35 mm2)
  • 2、6、8、9、14、16、18、19、20、21、23、29、31、33、35 和 47 针的模腔排列结构
  • 直插式或法兰安装
  • 圆形、铝外壳
  • 配接耦合环
  • 可用配件:底壳、护套、防尘盖、衬垫、安装五金件、应力消除



查看详情



DRB 系列

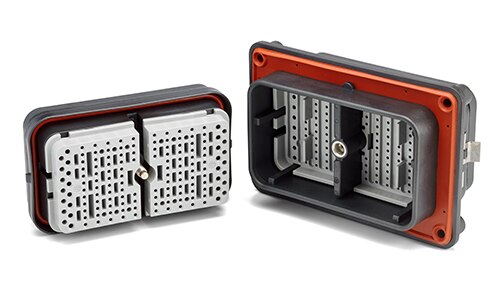

DRB 系列

DEUTSCH DRB 重型连接器专为穿板应用而设计,提供多种安装法兰选项和线路编排。DEUTSCH DRB 系列适用于公路和非公路应用、船舶、工业和农业市场。

  • 可适配 4 号 (100 A)、8 号 (60 A)、12 号 (25 A)、16 号 (13 A) 和 20 号 (7.5 A) 触头
  • 6-22 AWG (16.00-0.35 mm2)
  • 48、60、102 和 128 针的模腔排列结构
  • 法兰安装
  • 矩形、热塑性外壳
  • 配接顶丝
  • Wedgelocks 确认触头对准和保持



查看详情



DRC 系列

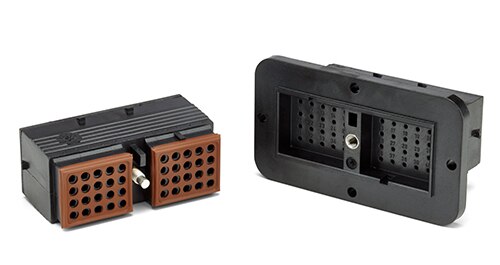

DRC 系列

DEUTSCH DRC 连接器专为多引脚的恶劣环境应用而设计。此类环境密封式矩形连接器采用 24、40、50、60、64 和 70 针的模腔排列结构,可接受 16 号和 20 号 DEUTSCH 触头。提供直插式、法兰固定和 PCB 安装等多种安装选项

  • 可适配 16 号 (13 A) 和 20 号 (7.5 A) 触头
  • 14-22 AWG (2.50-0.35 mm2)
  • 24、40、50、60、64 和 70 针的模腔排列结构
  • 直插式、法兰或 PCB 安装
  • 矩形、热塑性外壳
  • 配接顶丝



查看详情



DTHD 系列

DTHD 系列

DEUTSCH DTHD 连接器是适用于重型应用的单端子连接器。此类环境密封式连接器易于安装,体积小巧,可现场检修,可作为接头应用的简单替代方案。DEUTSCH DTHD 连接器共有三种尺寸,载流量从 25 至 100 A,支持安装或直插。此类连接器还提供端盖和法兰固定改良,可提高设计灵活性以便满足应用要求。

  • 可适配 4 号 (100 A)、8 号 (60 A) 和 12 号 (25 A) 触头
  • 6-14 AWG (16.00-2.00 mm2)
  • 1 针的模腔排列结构
  • 直插式或法兰安装
  • 圆形热塑性外壳
  • 一体式配接闩锁
  • 可用配件:安装夹



查看详情
